CR300
RONWIN

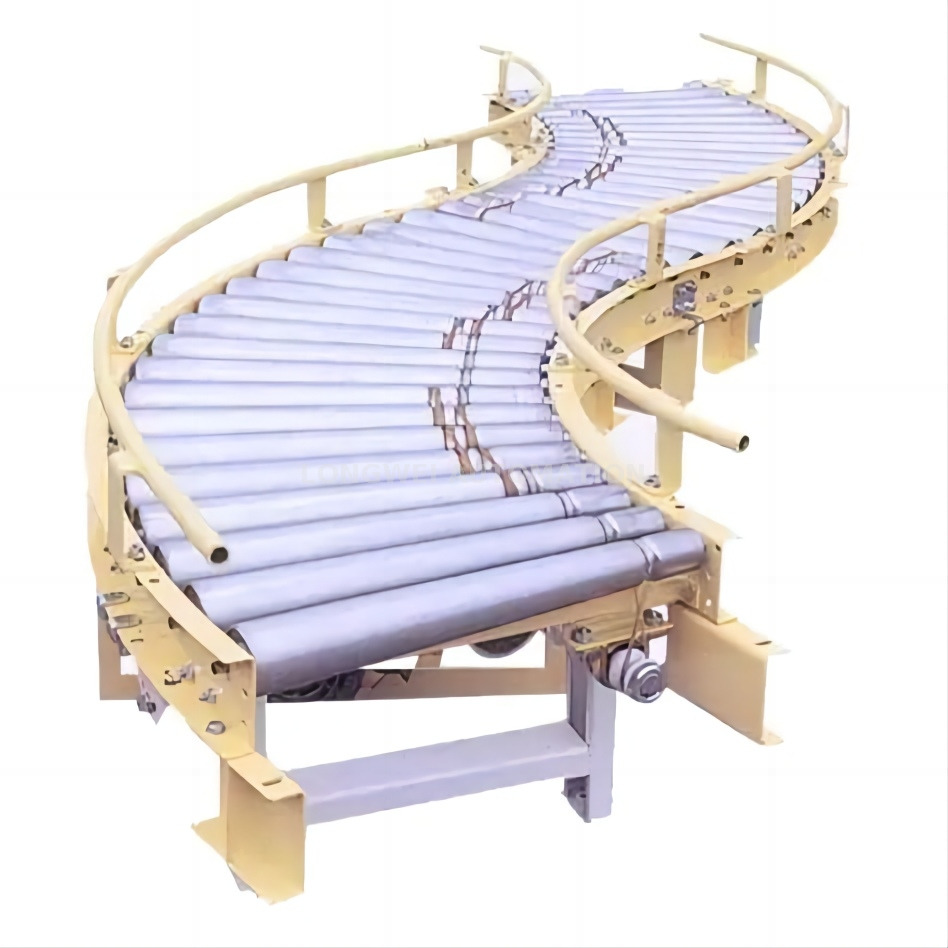

Transportador de rodillo curvo impulsado por CR300 O-Belt
Es una sección transportadora alimentada diseñada para navegar una curva, típicamente 30 °, 45 °, 90 ° o 180 °. La clasificación de "servicio medio " significa que está construido para manejar un rango específico de cargas, generalmente entre 50 kg y 450 kg (110 lbs a 1000 lbs) por metro, lo que lo hace adecuado para una amplia gama de productos industriales comunes.
El mecanismo "O-Belt impulsado " se refiere a cómo se transfiere la potencia. Un solo motor continuo impulsa un eje principal y las correas tóricas elásticas individuales (similares a las grandes bandas de goma) se rompen en las ranuras en los rodillos conducidos. Esto crea un sistema de accionamiento positivo que gira los rodillos, impulsando los elementos hacia adelante.
Este transportador se usa cada vez que un flujo de elementos controlado y controlado debe cambiar de dirección. Las aplicaciones comunes incluyen:
Sistemas de clasificación: crucial en centros de distribución, instalaciones postales y aeropuertos donde los paquetes deben enrutarse alrededor de las esquinas a diferentes carriles o espuelas.
Fusionar y desviar líneas: se usa para guiar los productos en una sola línea de archivo (fusionar) o para curvarse de una línea principal hacia una estación de embalaje, paletizador o área de inspección.
Líneas de ensamblaje y producción: en la fabricación, permite que la línea de producción siga el diseño del piso de fábrica, navegando alrededor de obstáculos o conectando dos secciones de transporte rectas que no están en línea recta.
Transiciones de proceso: se utiliza para reorientar productos entre procesos, como alimentar elementos de una máquina de llenado a una máquina de etiquetado que se coloca en un ángulo de 90 grados.
Manejo de paquetes: ideal para transportar artículos estables y de fondo plano como cartones, bolsas, casos y cargas paletizadas alrededor de las curvas sin intervención manual.
Las características de este transportador son un resultado directo de su diseño curvo y mecanismo de accionamiento O-Belt.
Cambio de dirección suave: la característica principal. Permite un flujo continuo y continuo de materiales alrededor de una esquina, eliminando la necesidad de empujar manual, transferir giradiscos o brazos robóticos complejos para cambios simples de dirección.
Control de potencia positiva ("Roller Live "): a diferencia de los transportadores de gravedad, los rodillos alimentados proporcionan un movimiento consistente y controlado. Esto permite una acumulación de presión cero (los rodillos pueden deslizarse debajo del cinturón cuando se detiene un producto, evitando la presión de retroceso y el daño del producto) y evita que los artículos se estancen en la curva.
Eficiencia del espacio: permite el uso óptimo del espacio en el piso de fábrica o almacén al permitir que las líneas transportadoras se diseñen alrededor del diseño del edificio, no solo en líneas rectas.
Gentle en los productos: el camino curvo y el agarre acolchado de los corbatas O proporcionan una transición más suave que un giro afilado y forzado. Esto es especialmente importante para evitar el derribo o el rasguño de los productos.
Capacidad de servicio medio: este es su "Sweet Spot. " Es lo suficientemente robusto para la mayoría de las aplicaciones industriales (cajas, tambores, paletas) sin la ingeniería excesiva y el alto costo de un sistema de servicio pesado.
Diseño relativamente simple: aunque es más complejo que un transportador de gravedad, la unidad O-Belt es más simple y más rentable que los sistemas de eje de línea o impulsados por cadena para aplicaciones de servicio mediano. El mantenimiento es sencillo, a menudo implica solo reemplazar un cinturón de junta tórica desgastada.
Requiere una fuente de energía: debe estar conectado a la electricidad, aumentando los costos operativos y la complejidad de la instalación en comparación con las opciones no potenciadas.
Mantenimiento en los componentes de la unidad: aunque es simple, el motor, los rodamientos y los corbatas O requieren inspección y mantenimiento periódicos. Los corbatas O pueden estirarse, desgastarse o romperse con el tiempo.
Radio fijo: la curva tiene un radio establecido. Es crucial seleccionar un radio apropiado para el tamaño y la longitud de sus productos para evitar la interferencia o la inestabilidad.
No para todos los tipos de carga: más adecuado para artículos con una base rígida y estable. Las bolsas sueltas, artículos muy pequeños o productos con un fondo irregular pueden no transmitir adecuadamente y podrían atascarse.
Mayor costo inicial: significativamente más costoso que un transportador de rodillos curvo no impulsado debido al motor, los componentes del accionamiento y el sistema de control.
En resumen, el transportador de rodillos curvos con cinturón O de servicio medio es el enlace esencial que aporta flexibilidad y automatización a un sistema de manejo de materiales. Es la solución de referencia para guiar de manera confiable y eficiente una amplia gama de productos de peso medio alrededor de las esquinas, formando la columna vertebral de las instalaciones modernas de distribución y producción.
| Característica | Descripción | Implicación |
|---|---|---|
| Fuente de energía | Motor eléctrico con tracción en el belt | Pro: movimiento controlado y alimentado. Con: requiere electricidad y una configuración más compleja. |
| Función principal | Para cambiar la dirección de una línea transportadora con alimentación. | Habilita un diseño de diseño eficiente y un flujo automatizado continuo. |
| Capacidad de carga | Servicio medio (aproximadamente 50-450 kg/m) | Ideal para la mayoría de las cajas, bolsas y productos paletizados en logística y fabricación. |
| Mecanismo de accionamiento | Corturas de junta tórica en rodillos ranurados | Pro: Transferencia de potencia simple y rentable. Con: las cintas son artículos de desgaste que necesitan reemplazo. |
| Control de productos | Alto. Permite la acumulación y el control de velocidad. | Evita la presión de retroceso y el daño del producto; Se integra con controles de automatización. |
| Cargas adecuadas | Artículos estables y de fondo plano (cajas de cartón, bolsas, paletas). | No es adecuado para artículos frágiles, inestables o muy pequeños sin protección especial. |
Modelo no. -Rack Ancho interno (W) -Calia (H)-Radio de rotación (R)-Ángulo de rotación (°)
Orden no. Ejemplo (Unidad MM): CR300-600-500-900-90
| Especificaciones (Unidad: MM) | |
|---|---|
| diámetro del rodillo | 50 (extremo pequeño) |
| girando dentro de radio | Sugerir 900 |
| ángulo de giro | 45 °, 60 °, 90 ° |
| Roller incluido ángulo | ≤5 ° |
| ancho interno de estante | 500, 600, 700, 800, 900, 1000, 1500 |
| altura del estante | 500-1500 |
| material de estante | placa plegada de acero |
| Material de la pierna de soporte | tubo de acero rectagular |
| Velocidad de transmisión | Max. 30m/min, la velocidad es ajustable |
| potencia del motor | 0.37kW, 0.55kW, 0.75kW |
