Material: | |
---|---|
Método de montaje: | |
Tratamiento de superficies: | |
Tipo de eje: | |
Estado de Disponibilidad: | |
Cantidad: | |

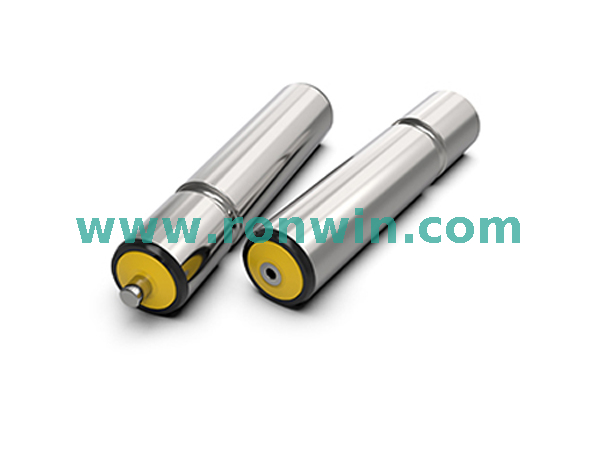

Serie R2230 Rodillo ranurado
Solicitud area
Los sistemas de transportador de conducción interna, los rodillos ranurados se utilizan en transportadores alimentados que utilizan correa de juntas tóricas o cinturones en V, alta velocidad de transmisión y baja ruidosa. Ampliamente aplicado en transportadores de carga medio de luz para transportar cajas, carbohidratos, contenedores, barriles o neumáticos.
Alta velocidad y baja ruidosa
La unidad de la correa de la junta tórica, el rodamiento de bolas de precisión y la carcasa de cojinetes de polímero, lo que hace que el rodillo tenga las ventajas de correr suaves, baja ruidosa y alta velocidad.
Buena protección contra la suciedad y el agua
El sello de la tapa del extremo de plástico protege el rodamiento al proporcionar una excelente resistencia al polvo y al agua salpicada.
LCarga ateral
Configuración estándar, la carcasa del rodamiento con tapa final y cojinete se presiona en el tubo y los extremos del tubo se redondean, lo que permite que los materiales se muevan fácilmente desde el costado.
Tdatos éticos
Datos técnicos generales | |
Max. capacidad de carga | 180 kgs |
Max. velocidad del transportador | 60 m/min |
Rango de temperatura | −5 a +40 ° C |
Material | |
Tubo | Acero al carbono, acero inoxidable |
Eje | Acero recubierto de aceite antirrustado, acero chapado en zinc, acero inoxidable |
Alojamiento de rodamiento | Poliamida, negro |
Tapa final | Polipropileno, amarillo/gris |
Cojinete | Rodamiento de bolas de precisión |
Dversiones de esign | |
Tratamiento de superficies | Chapado en zinc, cromado |
Mangas de tubo | Manga de PP, manga PU |
Rezagado | Caucho, PU |
Diagrama de R2230 Roller de ranura de ranura simple
Dimensión de la serie R2230 con instalación cargada de resorte
Tubo Material | D × t | Eje | E | L |
Acero, acero inoxidable | 38 × 1.2 | Φ12 | E = W+8 | L = W+30 |
Acero, acero inoxidable | 50 × 1.5 | Φ12/11 Hex | E = W+10 | L = W+32 |
Acero, acero inoxidable | 60 × 2.0 | Φ12/11 Hex | E = W+10 | L = W+32 |
Serie R2230 Rodillo ranurado
Solicitud area
Los sistemas de transportador de conducción interna, los rodillos ranurados se utilizan en transportadores alimentados que utilizan correa de juntas tóricas o cinturones en V, alta velocidad de transmisión y baja ruidosa. Ampliamente aplicado en transportadores de carga medio de luz para transportar cajas, carbohidratos, contenedores, barriles o neumáticos.
Alta velocidad y baja ruidosa
La unidad de la correa de la junta tórica, el rodamiento de bolas de precisión y la carcasa de cojinetes de polímero, lo que hace que el rodillo tenga las ventajas de correr suaves, baja ruidosa y alta velocidad.
Buena protección contra la suciedad y el agua
El sello de la tapa del extremo de plástico protege el rodamiento al proporcionar una excelente resistencia al polvo y al agua salpicada.
LCarga ateral
Configuración estándar, la carcasa del rodamiento con tapa final y cojinete se presiona en el tubo y los extremos del tubo se redondean, lo que permite que los materiales se muevan fácilmente desde el costado.
Tdatos éticos
Datos técnicos generales | |
Max. capacidad de carga | 180 kgs |
Max. velocidad del transportador | 60 m/min |
Rango de temperatura | −5 a +40 ° C |
Material | |
Tubo | Acero al carbono, acero inoxidable |
Eje | Acero recubierto de aceite antirrustado, acero chapado en zinc, acero inoxidable |
Alojamiento de rodamiento | Poliamida, negro |
Tapa final | Polipropileno, amarillo/gris |
Cojinete | Rodamiento de bolas de precisión |
Dversiones de esign | |
Tratamiento de superficies | Chapado en zinc, cromado |
Mangas de tubo | Manga de PP, manga PU |
Rezagado | Caucho, PU |
Diagrama de R2230 Roller de ranura de ranura simple
Dimensión de la serie R2230 con instalación cargada de resorte
Tubo Material | D × t | Eje | E | L |
Acero, acero inoxidable | 38 × 1.2 | Φ12 | E = W+8 | L = W+30 |
Acero, acero inoxidable | 50 × 1.5 | Φ12/11 Hex | E = W+10 | L = W+32 |
Acero, acero inoxidable | 60 × 2.0 | Φ12/11 Hex | E = W+10 | L = W+32 |

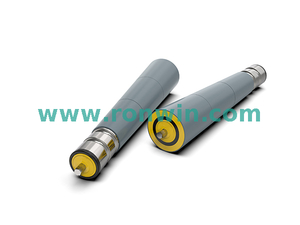

Diagram of Anticorrosive PVC Sleeve O-belt Groove Conveyor Roller
Diagram of Anticorrosive PVC Sleeve O-belt Groove Conveyor Roller
Dimensions & Alternative Material of Anticorrosive PVC Sleeve O-belt Groove Conveyor Roller
dia.×T | shaft dia. | female thread | spring loaded | flat milling | b×h | material |
Φ38×1.2 | Φ12/11hex | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel |
Φ50×1.5 | Φ12 | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel, |
Φ60×2 | Φ12 | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel, |
Dimensions & Alternative Material of Anticorrosive PVC Sleeve O-belt Groove Conveyor Roller
dia.×T | shaft dia. | female thread | spring loaded | flat milling | b×h | material |
Φ38×1.2 | Φ12/11hex | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel |
Φ50×1.5 | Φ12 | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel, |
Φ60×2 | Φ12 | L=W+11 | E=W+9 | E=W+9 | 10×10 | steel, stainless steel, |
