Material: | |
---|---|
Método de montaje: | |
Tratamiento de superficies: | |
Tipo de eje: | |
Estado de Disponibilidad: | |
R1100
RONWIN
HS Code: 8431390000

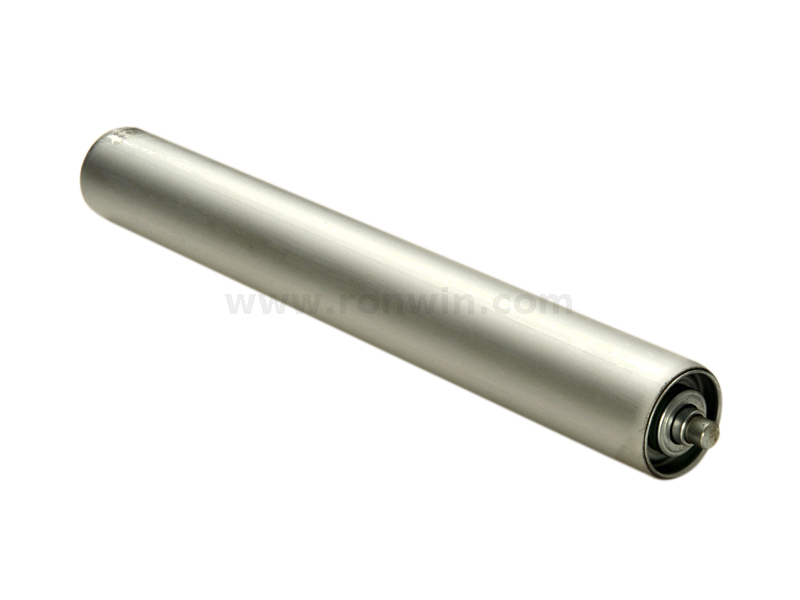

Serie R1100 Resistencia al impacto gravedad galvanizada de acero de acero de acero medio de servicio mediano rodillo
Carácter y ventajas
El cojinete especialmente diseñado, la rotación del rodillo es más portátil y flexible. El rodamiento tiene un espacio libre mayor que los rodamientos de bolas de precisión, lo que hace que el rodillo tenga una mejor capacidad de carga de impacto que otras series. Aunque el ruido de trabajo es un poco más fuerte que otros rodillos, pero podría cumplir completamente el requisito de transmisión de gravedad común. Es adecuado para la transferencia de velocidad baja/media, no sugiere ser el rodillo de soporte del transportador de cinta. Tiene un amplio rango de temperatura de trabajo de -10 ℃ a +80 ℃.
¿Cómo seleccionar el rodillo adecuado?
En primer lugar, confirme que ha obtenido la siguiente información:
Para garantizar la transmisión suave de los bienes, al menos tres rodillos deben estar en contacto con los productos transmitidos en cualquier momento. Se debe agregar paletas para transportar paquetes de bolsa blanda cuando sea necesario. | |
Según la capacidad de carga aprobada de cada rodillo, el peso del objeto transmitido se distribuye uniformemente a un número suficiente de rodillos. De acuerdo con los requisitos específicos del transportador general, seleccione el método de montaje apropiado del rodillo. | |
Los productos de diferentes ancho deben elegir la longitud adecuada del rodillo (longitud de la superficie del rodillo, indicado por w). Para transmitir de inmediato, normalmente debería Elija de acuerdo con la fórmula como se muestra a continuación. W = b+ΔB En la fórmula: B - ancho de bienes ΔB: asignación de ancho, normalmente tome ΔB = 50-150 mm. | |
Para el fondo muy duro de los bienes, en el caso de no influir en la transmisión y la seguridad normales, el ancho de los bienes podría exceder la longitud del rodillo, normalmente toma W≥0.8B. | |
Para la transmisión de la curva, la fórmula para la longitud del rodillo podría referirse a |
Cuatro tubo de material común de rodillo transportador
Tubo de acero suave/tubo de acero inoxidable/tubo de alumno/tubo de PVC
Tratamiento superficial de Tubo de acero suave
Lavado de la manga/goma de la manga del zinc/el retraso del cromo duro/retraso de PU
Métodos de montaje habituales
Hilo femenino/hilo masculino/resorte cargado/fresado plano
Otros métodos de montaje |
Serie R1100 Resistencia al impacto gravedad galvanizada de acero de acero de acero medio de servicio mediano rodillo
Carácter y ventajas
El cojinete especialmente diseñado, la rotación del rodillo es más portátil y flexible. El rodamiento tiene un espacio libre mayor que los rodamientos de bolas de precisión, lo que hace que el rodillo tenga una mejor capacidad de carga de impacto que otras series. Aunque el ruido de trabajo es un poco más fuerte que otros rodillos, pero podría cumplir completamente el requisito de transmisión de gravedad común. Es adecuado para la transferencia de velocidad baja/media, no sugiere ser el rodillo de soporte del transportador de cinta. Tiene un amplio rango de temperatura de trabajo de -10 ℃ a +80 ℃.
¿Cómo seleccionar el rodillo adecuado?
En primer lugar, confirme que ha obtenido la siguiente información:
Para garantizar la transmisión suave de los bienes, al menos tres rodillos deben estar en contacto con los productos transmitidos en cualquier momento. Se debe agregar paletas para transportar paquetes de bolsa blanda cuando sea necesario. | |
Según la capacidad de carga aprobada de cada rodillo, el peso del objeto transmitido se distribuye uniformemente a un número suficiente de rodillos. De acuerdo con los requisitos específicos del transportador general, seleccione el método de montaje apropiado del rodillo. | |
Los productos de diferentes ancho deben elegir la longitud adecuada del rodillo (longitud de la superficie del rodillo, indicado por w). Para transmitir de inmediato, normalmente debería Elija de acuerdo con la fórmula como se muestra a continuación. W = b+ΔB En la fórmula: B - ancho de bienes ΔB: asignación de ancho, normalmente tome ΔB = 50-150 mm. | |
Para el fondo muy duro de los bienes, en el caso de no influir en la transmisión y la seguridad normales, el ancho de los bienes podría exceder la longitud del rodillo, normalmente toma W≥0.8B. | |
Para la transmisión de la curva, la fórmula para la longitud del rodillo podría referirse a |
Cuatro tubo de material común de rodillo transportador
Tubo de acero suave/tubo de acero inoxidable/tubo de alumno/tubo de PVC
Tratamiento superficial de Tubo de acero suave
Lavado de la manga/goma de la manga del zinc/el retraso del cromo duro/retraso de PU
Métodos de montaje habituales
Hilo femenino/hilo masculino/resorte cargado/fresado plano
Otros métodos de montaje |
Diagrama de R1100 Rodillo transportador de servicio ligero/mediano
Diagrama de R1100 Rodillo transportador de servicio ligero/mediano
Dimensiones y material alternativo de R1100 Rodillo transportador de servicio ligero/mediano
Dia. × T | Dia del eje. | hilo femenino | cargado de resortes | fresa plana | B × H | material |
Φ18 × 1.2 | Φ6 | E = W+4 | acero | |||
Φ25 × 1.0 | Φ6/φ8 | L = W+12 | E = W+10 | acero, acero inoxidable, aluminio | ||
Φ38 × 1.2 | Φ10/φ12 | L = W+9 | E = W+7 | E = W+7 | 10 × 11 | acero, acero inoxidable |
Φ50 × 1.5 | Φ12 | L = W+11 | E = W+9 | E = W+9 | 10 × 11 | acero, acero inoxidable, aluminio |
Φ60 × 2 | Φ12/φ15 | L = W+11 | E = W+9 | E = W+9 | 10 × 11 | acero, acero inoxidable, aluminio |
Nota: El diámetro de 50 mm de rodillo puede proporcionar una manga de PVC (espesor de 2 mm)
Dimensiones y material alternativo de R1100 Rodillo transportador de servicio ligero/mediano
Dia. × T | Dia del eje. | hilo femenino | cargado de resortes | fresa plana | B × H | material |
Φ18 × 1.2 | Φ6 | E = W+4 | acero | |||
Φ25 × 1.0 | Φ6/φ8 | L = W+12 | E = W+10 | acero, acero inoxidable, aluminio | ||
Φ38 × 1.2 | Φ10/φ12 | L = W+9 | E = W+7 | E = W+7 | 10 × 11 | acero, acero inoxidable |
Φ50 × 1.5 | Φ12 | L = W+11 | E = W+9 | E = W+9 | 10 × 11 | acero, acero inoxidable, aluminio |
Φ60 × 2 | Φ12/φ15 | L = W+11 | E = W+9 | E = W+9 | 10 × 11 | acero, acero inoxidable, aluminio |
Nota: El diámetro de 50 mm de rodillo puede proporcionar una manga de PVC (espesor de 2 mm)
