Transportador flexible

Estructura central y principio de funcionamiento

Un transportador flexible típico consta de los siguientes componentes principales:

1. Marco base (sección fija): alberga el sistema de accionamiento, el gabinete de control y la interfaz de conexión para las secciones telescópicas.

2. Armazón telescópico: compuesto por múltiples secciones de armazón metálico que se deslizan y encajan entre sí, lo que permite un ajuste de longitud flexible.

3. Sistema de transporte (distinción principal):

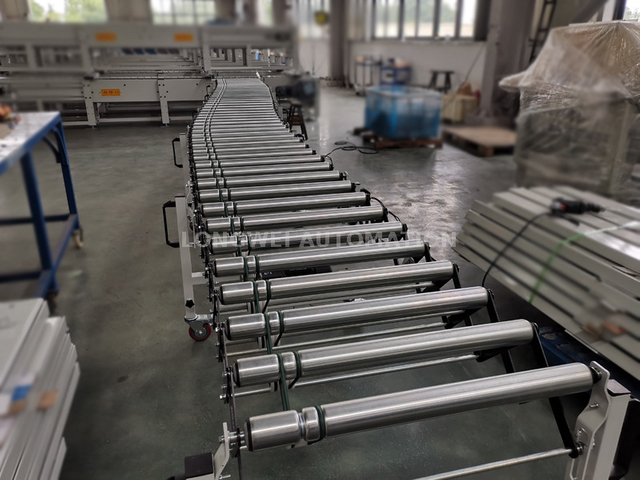

• Secciones de rodillos motorizados: las partes clave de la ruta de transporte (generalmente la entrada, la sección central o toda la longitud) están equipadas con rodillos motorizados. Cada rodillo o grupo de rodillos es accionado por un motor (normalmente rodillos motorizados o motores con juegos de engranajes) para proporcionar la fuerza de empuje de las mercancías.

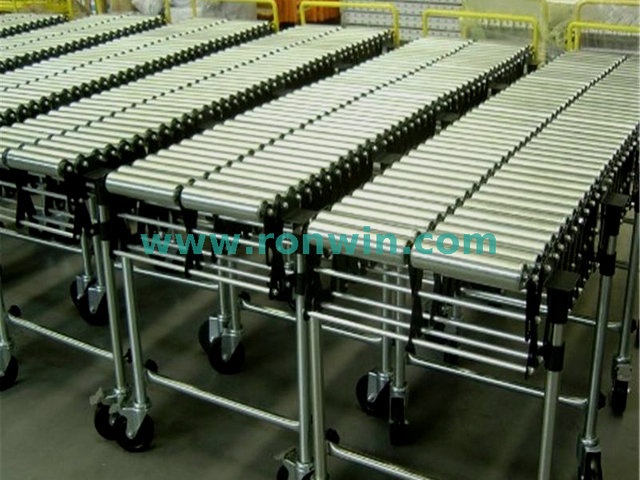

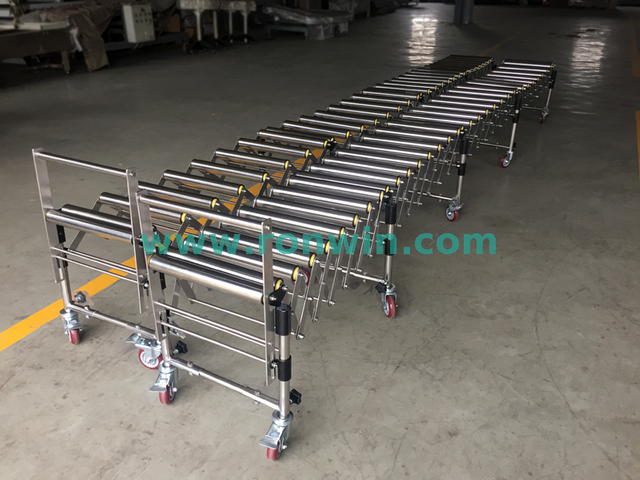

• Secciones de rodillos no motorizados (de gravedad): en ciertas áreas, especialmente en la sección extendida que llega al vehículo, se pueden instalar rodillos no motorizados. Estos dependen del propio peso o de la inercia de la mercancía para moverse sobre una armadura ligeramente inclinada. Una solución más común es utilizar rodillos motorizados en toda la máquina para garantizar un transporte confiable.

• Material del rodillo: normalmente rodillos de acero con un revestimiento de goma para aumentar la fricción, proporcionar amortiguación y proteger los productos.

4. Sistema de accionamiento y control:

• Accionamiento telescópico: un motor independiente acciona cadenas o cables metálicos para extender o retraer las secciones de la armadura.

• Transmisión de transporte: múltiples rodillos motorizados dispersos trabajan en coordinación y el sistema de control garantiza un funcionamiento sincronizado.

• Sistema de control: utiliza control PLC para una gestión precisa del telescopado, transporte, regulación de velocidad (p. ej., mediante inversor de frecuencia) y cuenta con transporte por acumulación (acumulación de presión cero): cuando los productos que se encuentran adelante están bloqueados, los rodillos en esa zona se detienen automáticamente para evitar el aplastamiento.

5. Dispositivo de elevación: la sección de la cabeza generalmente está equipada con un mecanismo de elevación (hidráulico o eléctrico) para ajustar el plano de la plataforma de rodillos para alinearlo con la altura del piso del vehículo.

6. Sistema de movilidad y estabilización: la base está equipada con ruedas y patas de apoyo ajustables para facilitar el movimiento y un posicionamiento seguro.

Flujo de trabajo:

1. Colocar y asegurar el equipo.

2. Opere las funciones telescópicas y de elevación para extender suavemente la plataforma con ruedas hacia el interior del vehículo y alinearla con el piso.

3. Inicie el sistema. Los productos (por ejemplo, paletas, contenedores metálicos, electrodomésticos grandes, productos agrupados) se colocan sobre los rodillos en el extremo de entrada.

4. Los rodillos motorizados giran, transportando constantemente la mercancía a la posición designada dentro del vehículo. Los trabajadores pueden alimentar continuamente mercancías en el punto de entrada.

5. Para la descarga el proceso es inverso, transportándose la mercancía desde el interior del vehículo hasta el muelle.

Características y ventajas principales (en comparación con las cintas transportadoras telescópicas)

• Capacidad de carga extremadamente alta: diseñadas específicamente para cargas unitarias pesadas, capaces de transportar fácilmente productos paletizados que pesan desde cientos de kilogramos hasta varias toneladas, mientras que las cintas transportadoras suelen ser adecuadas para cargas de cartón de medianas a livianas.

• Transporte estable, sin deslizamiento: los rodillos se mueven directamente contra el fondo de los productos, lo que los hace especialmente adecuados para productos con fondos duros y planos (por ejemplo, paletas, estantes de acero, equipos grandes), lo que elimina el riesgo de deslizamiento de la correa.

• Implementación más sencilla de acumulación y fusión/división: el control independiente de los rodillos motorizados facilita la integración en sistemas automatizados complejos, lo que permite poner en cola, fusionar y clasificar mercancías.

• Resistente al desgaste y duradera: la estructura del rodillo es más resistente a los rayones de objetos afilados y a los impactos de productos pesados ​​en comparación con las correas, lo que ofrece una vida útil más larga y un mantenimiento relativamente más simple.

• Diferentes idoneidades para tipos de mercancías: es la opción ideal para transportar mercancías unificadas como paletas, contenedores, electrodomésticos, losas de piedra y componentes industriales. Las cintas transportadoras son más adecuadas para cajas sueltas, paquetes, mercancías en bolsas, etc.

Escenarios de aplicación primaria

• Centros Logísticos de Paletizado: Para la carga y descarga de mercancías paletizadas completas en/desde camiones.

• Fabricación y logística de fábrica: Manejo de componentes grandes, moldes, equipos terminados.

• Industria de electrodomésticos y muebles: transporte de productos de gran tamaño como refrigeradores, lavadoras y gabinetes.

• Logística de Cadena de Frío: Carga/descarga de alimentos congelados paletizados.

• Puertos, Patios de Carga Ferroviarios: Como equipo auxiliar para la rápida carga/descarga de pequeñas mercancías unificadas dentro de contenedores.

• Interfaz del sistema automatizado de almacenamiento/recuperación (AS/RS): sirve como un puente de conexión flexible entre el sistema de almacén y los vehículos de transporte.
