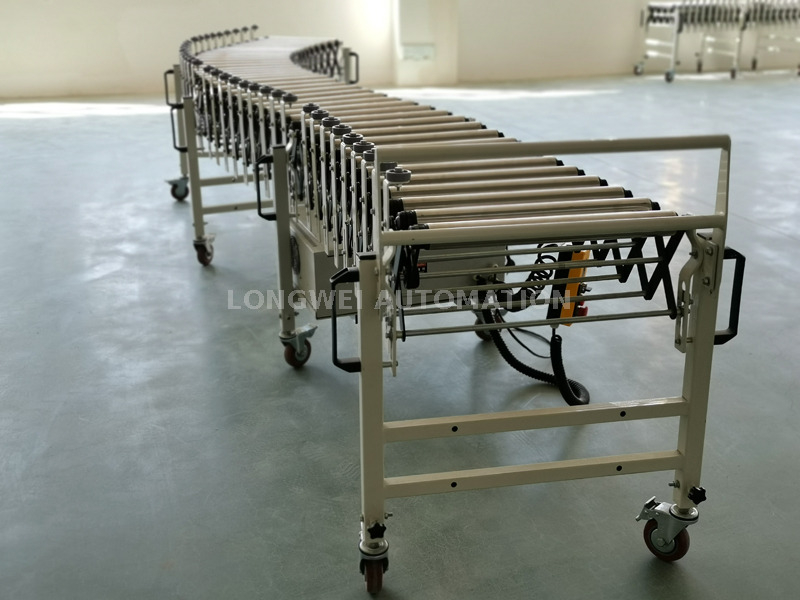

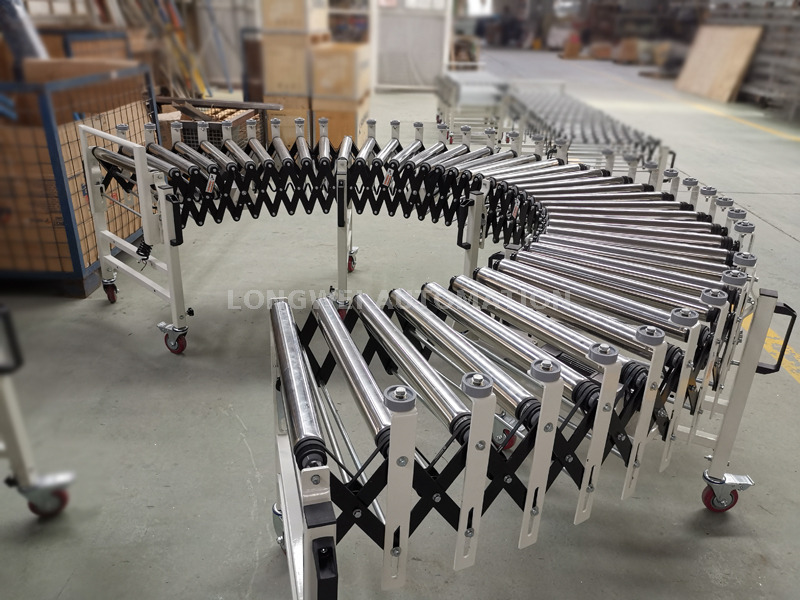

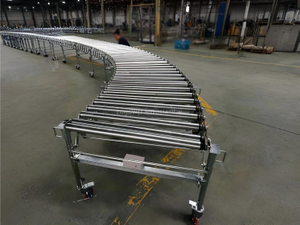

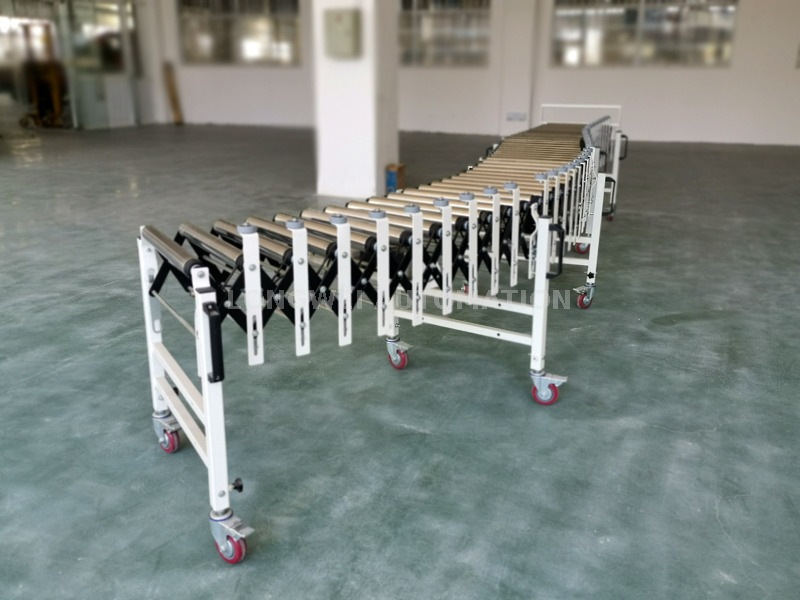

Serie FD Motorizado Transportador de rodillos expandible flexible
Es un tipo de transportador de rodillos motorizado que tiene la capacidad de expandirse y compacta libremente dentro de un cierto rango de longitud. Además de ser ajustable en altura, su superficie de transmisión puede expandirse, en ángulo o curvado cuando sea necesario. Por lo general, se utiliza en centros comerciales, almacenes y corrales para cargar y descargar. Además de recibir y entregar líneas de embalaje, líneas transportadoras de tránsito y distribución física, este dispositivo se puede usar de varias maneras. Particularmente, es adecuado para el transporte de paquetes de cartón de fondo plano. Como resultado, puede satisfacer de manera rápida y segura las necesidades de manejo entre dos interfaces, al tiempo que reducen la fuerza del trabajo.
Normalmente proporcionamos 3 tipo de rodillo estándar para la elección del cliente.

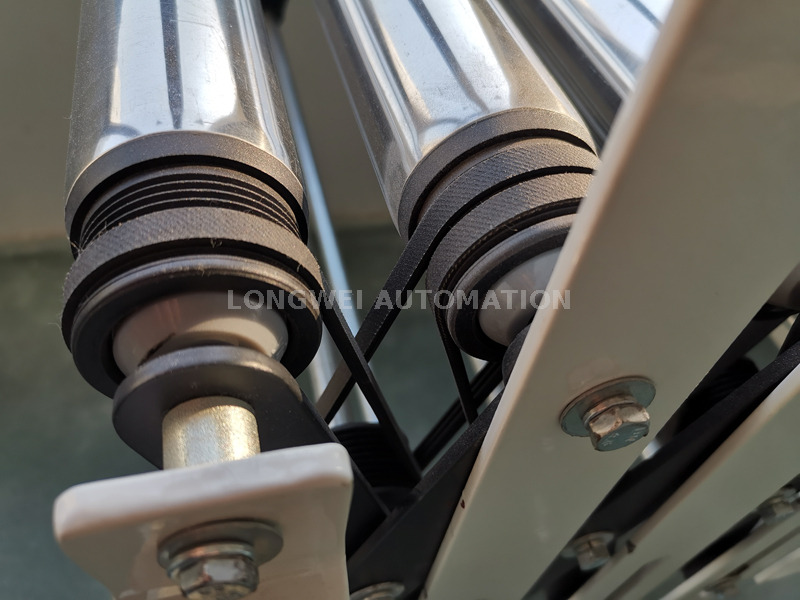

Roller impulsado por la polea de Poly-V
Rodillo de polea dentado
Rodillo impulsado por la correa
Los rodillos accionados por correa de poli-V ofrecen varias características y ventajas distintas en comparación con los rodillos síncronos (dientes) dirigidos por correa y rodillos impulsados por el cinturón O (correa redonda). Aquí hay una comparación detallada.
Características del rodillo impulsado por la correa de poli-V
Múltiples costillas (ranuras): las correas de poli-V tienen varias costillas en forma de V pequeñas que corren paralela a lo largo de la correa, lo que permite una mejor agarre y transmisión de energía.
Alta flexibilidad: el diseño delgado y múltiple permite que la correa se dobla fácilmente alrededor de poleas pequeñas, lo que permite diseños de rodillos compactos.
Contacto de alta fricción: las costillas múltiples aumentan el área de contacto con la polea, reduciendo el deslizamiento en comparación con las corbatas O.
Sin compromiso dentado: a diferencia de los cinturones sincrónicos, los cinturones de poli-V dependen de la fricción, eliminando la necesidad de una alineación de dientes precisa.
Ventaja del rodillo impulsado por la correa de poli-V
Sin salto de dientes: las correas sincrónicas pueden saltarse los dientes si se desalinean o sobrecargan, mientras que las correas de poli-V mantienen el agarre sin un sincronización precisa.
Operación más tranquila: las correas de poli-V funcionan más suavemente y con menos ruido que las correas dentadas.
Mejor para aplicaciones de alta velocidad: la falta de dientes reduce la vibración a altas velocidades.
Más tolerante a la desalineación: menos sensible a los errores de alineación de la polea en comparación con las correas sincrónicas.
Transmisión de potencia más alta: las costillas múltiples proporcionan más contacto superficial, lo que permite una mayor transferencia de torque que un solo cinturón O.
Deslizamiento reducido: el aumento de la fricción de múltiples costillas minimiza el deslizamiento de la correa bajo carga.
Life más larga de la correa: los cinturones de poli-V distribuyen el desgaste en múltiples costillas, mientras que los corbatas O se desgastan más rápido debido al estrés concentrado.
Mejor para cargas pesadas, más adecuadas para aplicaciones de alto torque que los corbatas O, que son mejores para sistemas de servicio ligero.
Los rodillos basados en la correa de Poly-V ofrecen un equilibrio entre la alta unidad de fricción de los corbatas O y la precisión de las correas sincrónicas, lo que los hace ideales para aplicaciones que requieren una transmisión de alta potencia, un deslizamiento bajo y un funcionamiento suave sin la necesidad de sincronización exacta. Son especialmente ventajosos en transportadores de alta velocidad, sistemas de embalaje y manejo automatizado de materiales.
Velocidad
Cada unidad es impulsada por un micro motor. Proporcionamos el tipo de velocidad fijo y el tipo de velocidad ajustable opcionalmente. Para ser fácil de operar, se montan un interruptor de arranque y un interruptor de parada electrónica en el extremo de este transportador.
Tipo de velocidad fijo: La velocidad lineal de la superficie de transmisión de rodillos es de 25 m/min. No se proporciona un gabinete de control eléctrico.
Tipo de velocidad ajustable: El rango de regulación de velocidad es de 10-35 m/min, con un gabinete de control eléctrico.
Especificaciones de FD Flexible Expandible Motorized Roller Conveyor (Dia.50, la velocidad es ajustable)
| Modelo No. | Unidades | Longitud | Ancho | Altura | Carga/unidad | Rodillos/unidad | Cantidad de piernas | Peso |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
Modelo No. FD-50-500 × 4 Ejemplo
Serie de fd
Diámetro de 50 rodillos
Ancho de superficie de 500 transportaciones
× 4 cuatro unidades
Capacidad de carga
El transportador de rodillos expandible flexible es adecuado para el transporte de la gran mayoría de los productos en forma de caja. Cuando se expande completa, la capacidad de carga por unidad (entre las patas de soporte) no es más de 100 kg en el estado de no carga de impacto.

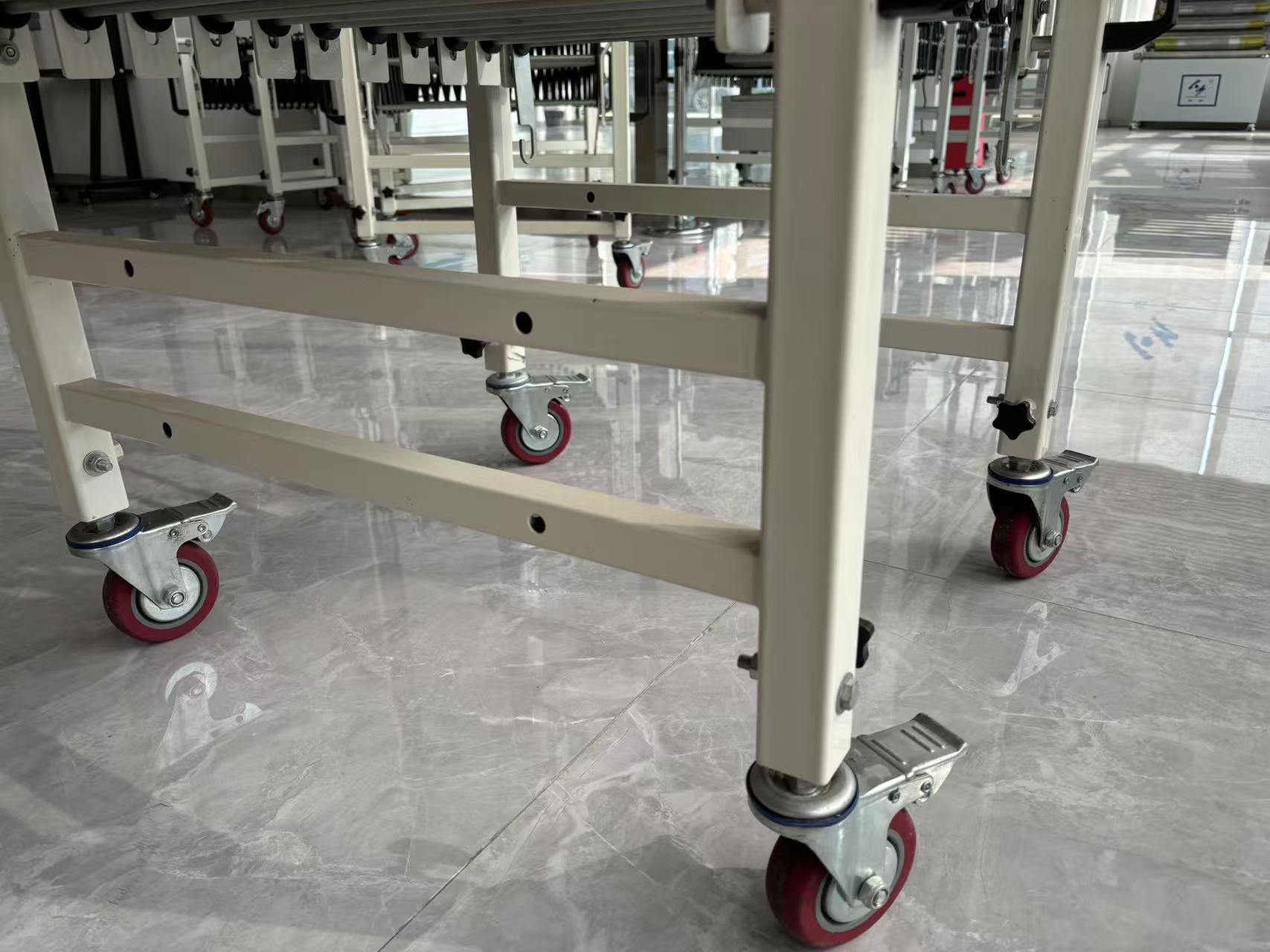

Lanzadores
Castas giratorias de alta resistencia con freno se usan para posicionamiento estable durante el manejo del paquete.
Ganchos de articulación
Para distancias de transmisión más largas, los ganchos de la junta se pueden usar para conectar múltiples transportadores expandibles flexibles de extremo a extremo.

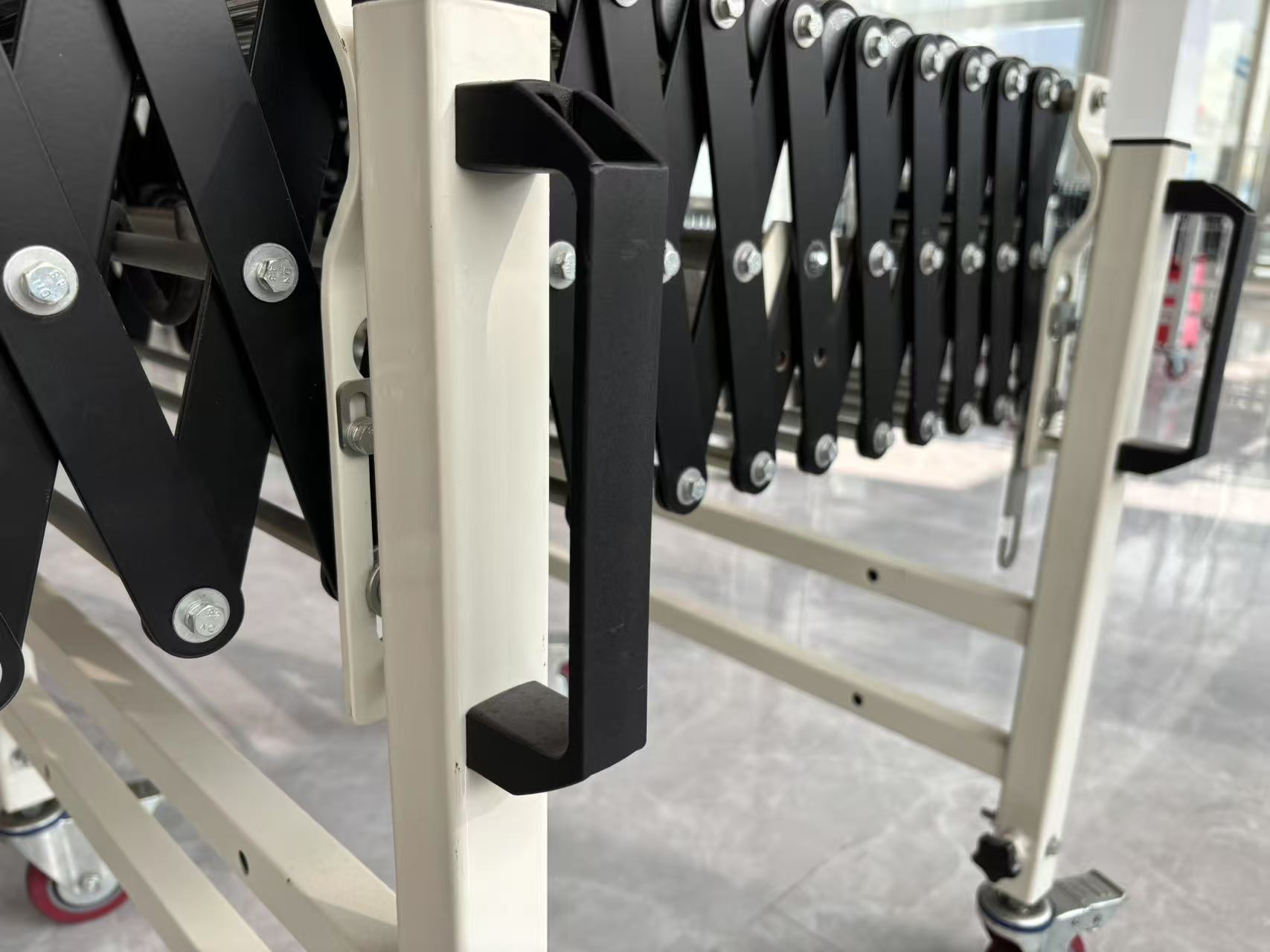

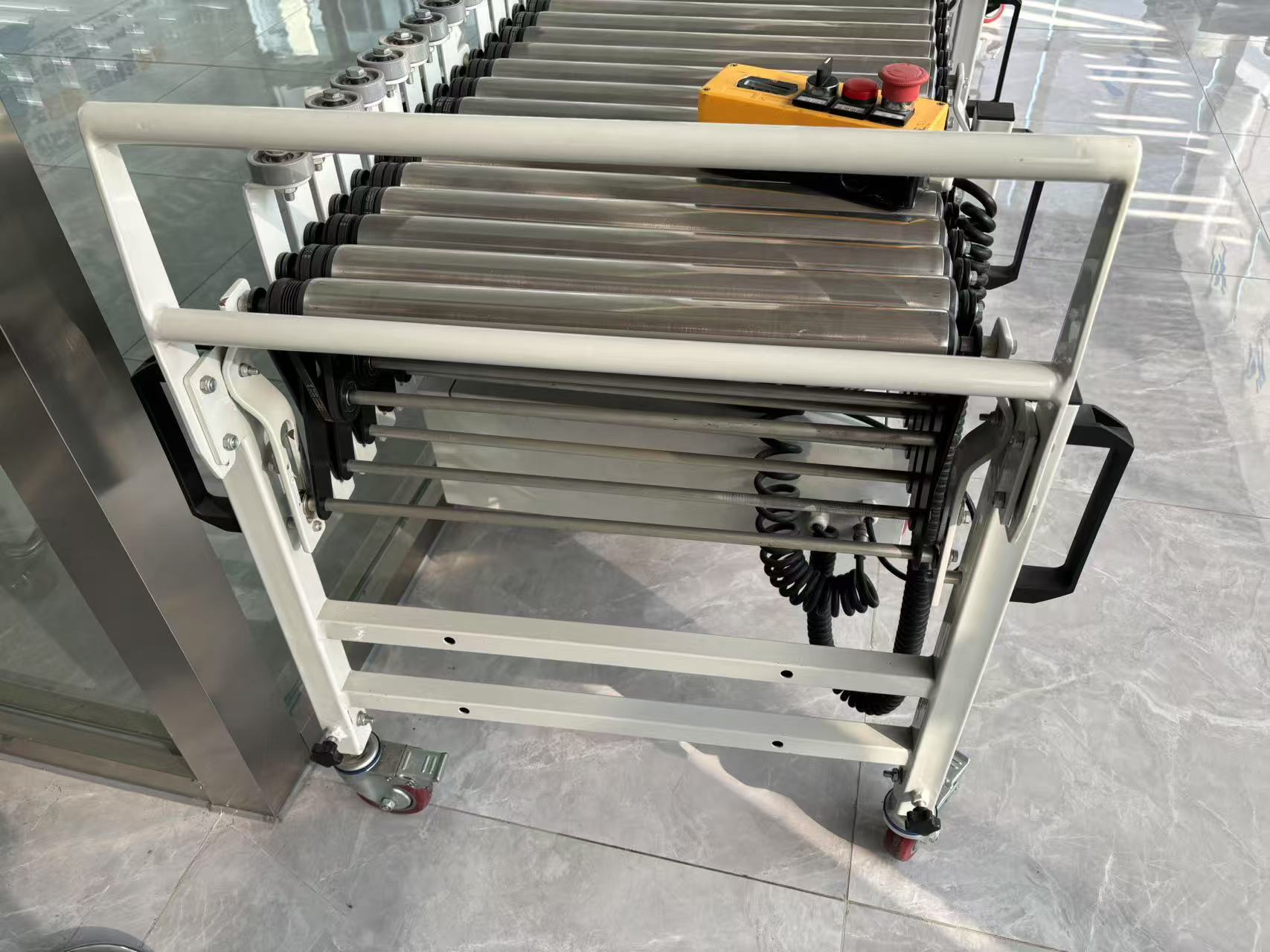

Fotografía de detalles del producto
