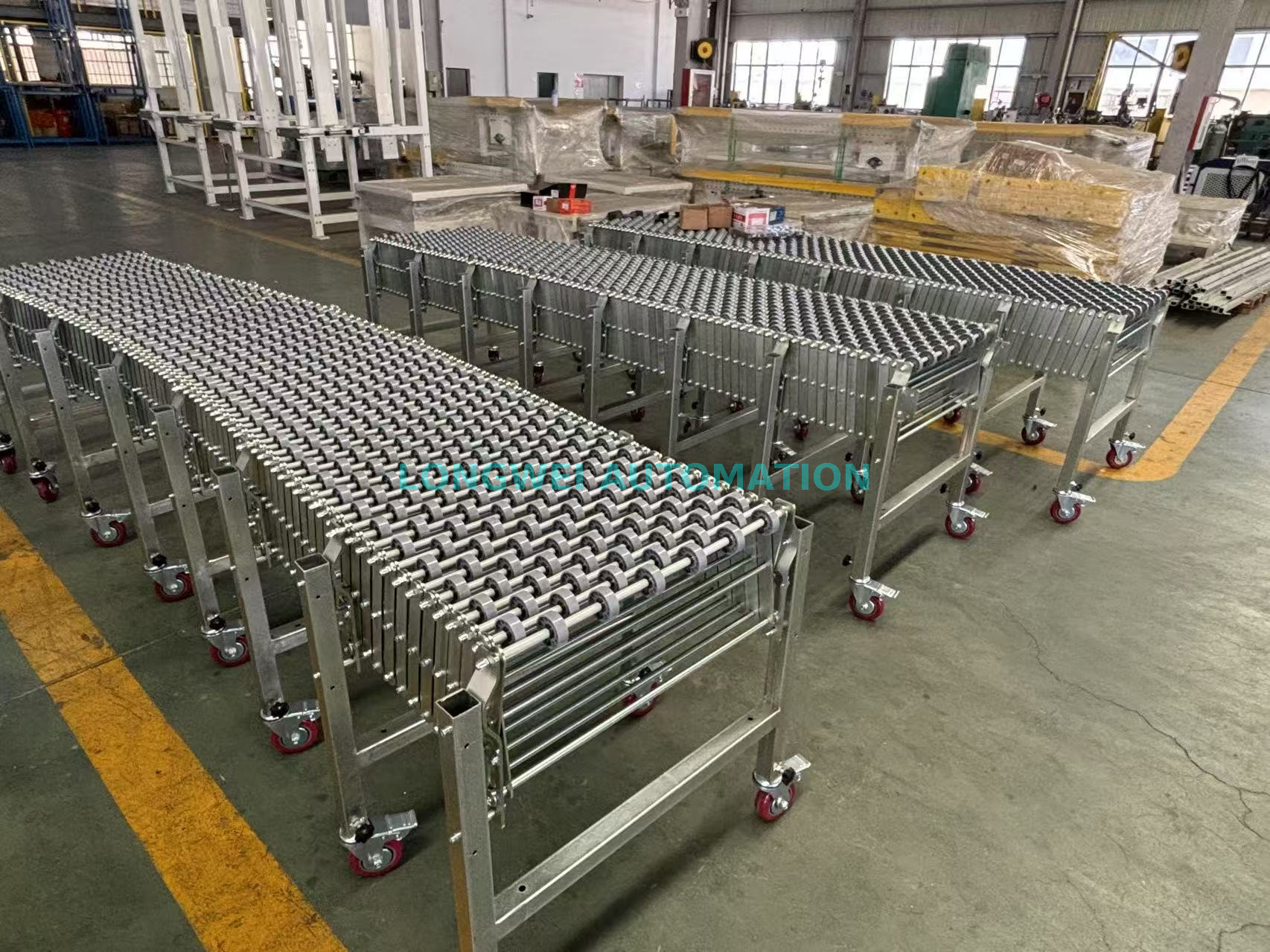

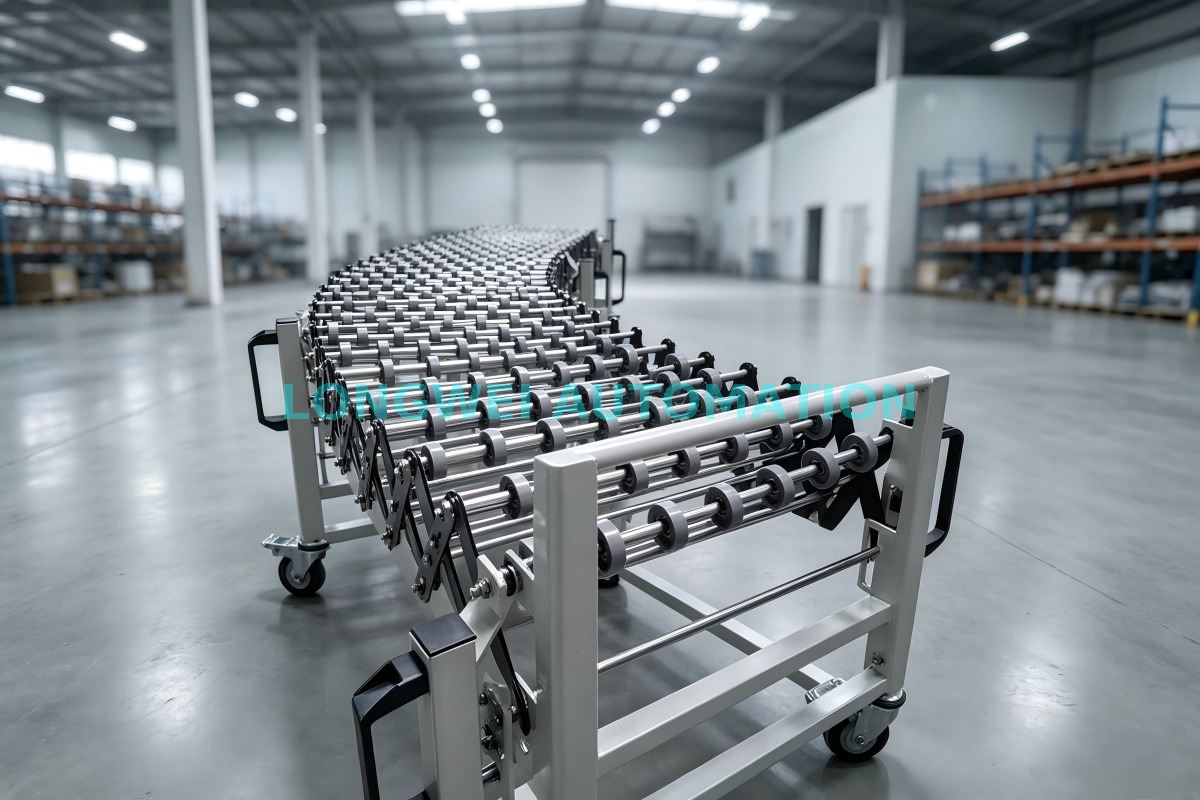

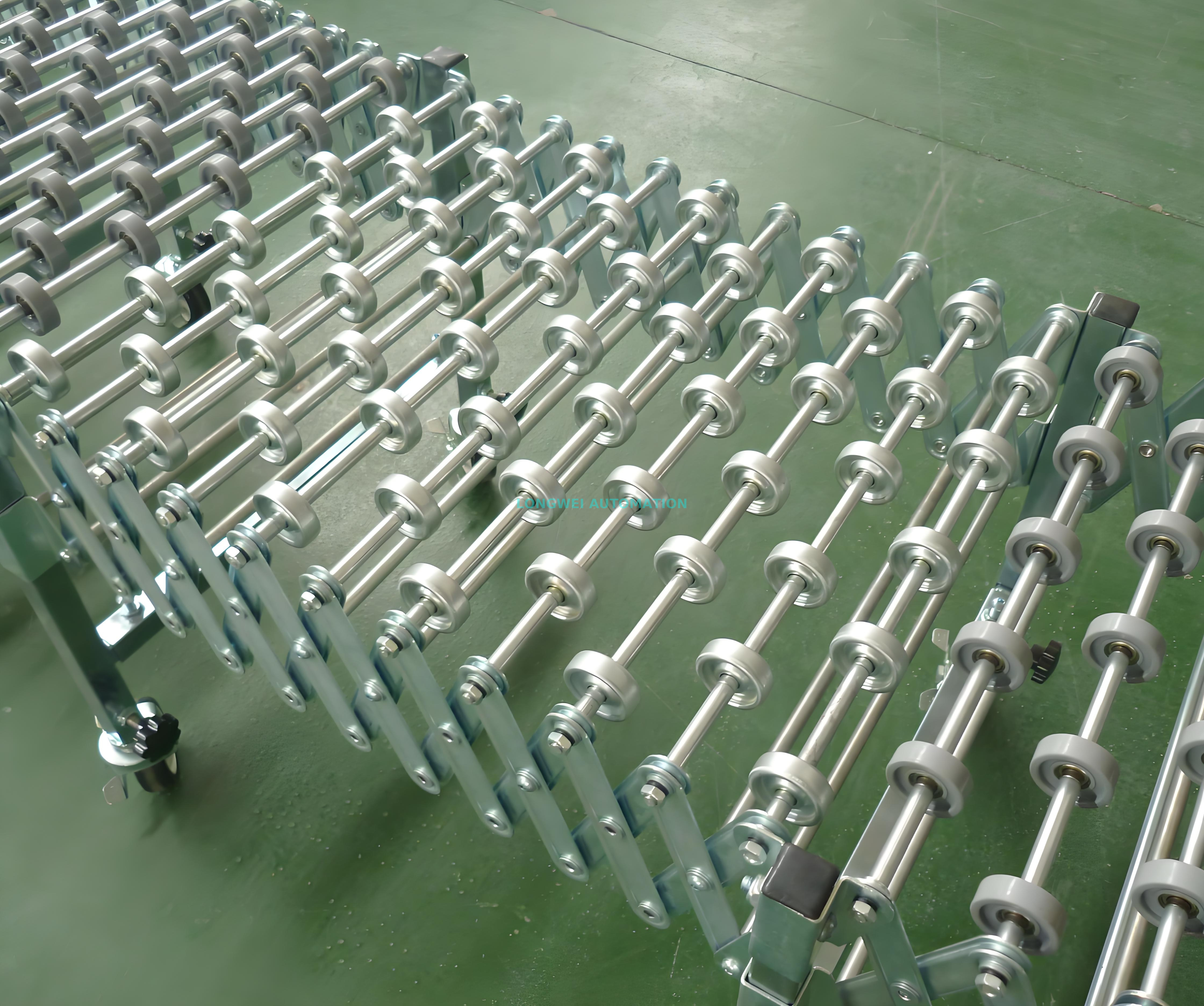

Un transportador expandible flexible con ruedas de patín sin motor es un dispositivo de manipulación de materiales que utiliza ruedas de patín como medio de transporte. Se basa en la gravedad de la carga o en el empuje manual para mover mercancías. El marco presenta una estructura de tijera flexible y expandible que se puede extender o retraer. La unidad se puede dirigir libremente para formar secciones rectas o arcos curvos según sea necesario. Las patas de apoyo son regulables en altura y la base está equipada con ruedas giratorias con freno para facilitar la movilidad.
La rueda patín es el componente central de este transportador. Por lo general, consta de un cuerpo de rueda, cojinetes y un orificio para el eje. El cuerpo de la rueda puede estar hecho de plástico o acero y los rodamientos suelen ser rodamientos rígidos de bolas que reducen la fricción y garantizan una rotación suave. Las ruedas de patín son compactas, livianas y particularmente adecuadas para transportar artículos con fondo plano.
La mayor ventaja de este transportador es su función extensible/retráctil. La relación de expansión de la unidad puede alcanzar 1:3; por ejemplo, una longitud extendida de 3 metros se puede retraer hasta aproximadamente 1 metro. Cuando está plegado, ocupa un espacio mínimo, lo que ahorra mucho espacio de almacenamiento y transporte.
Al utilizar transmisión deslizante con ruedas patines, no necesita accionamiento eléctrico. Las mercancías se mueven por su propio peso o empujándolas manualmente. Es especialmente adecuado para entornos sin electricidad o donde se desea conservar energía.

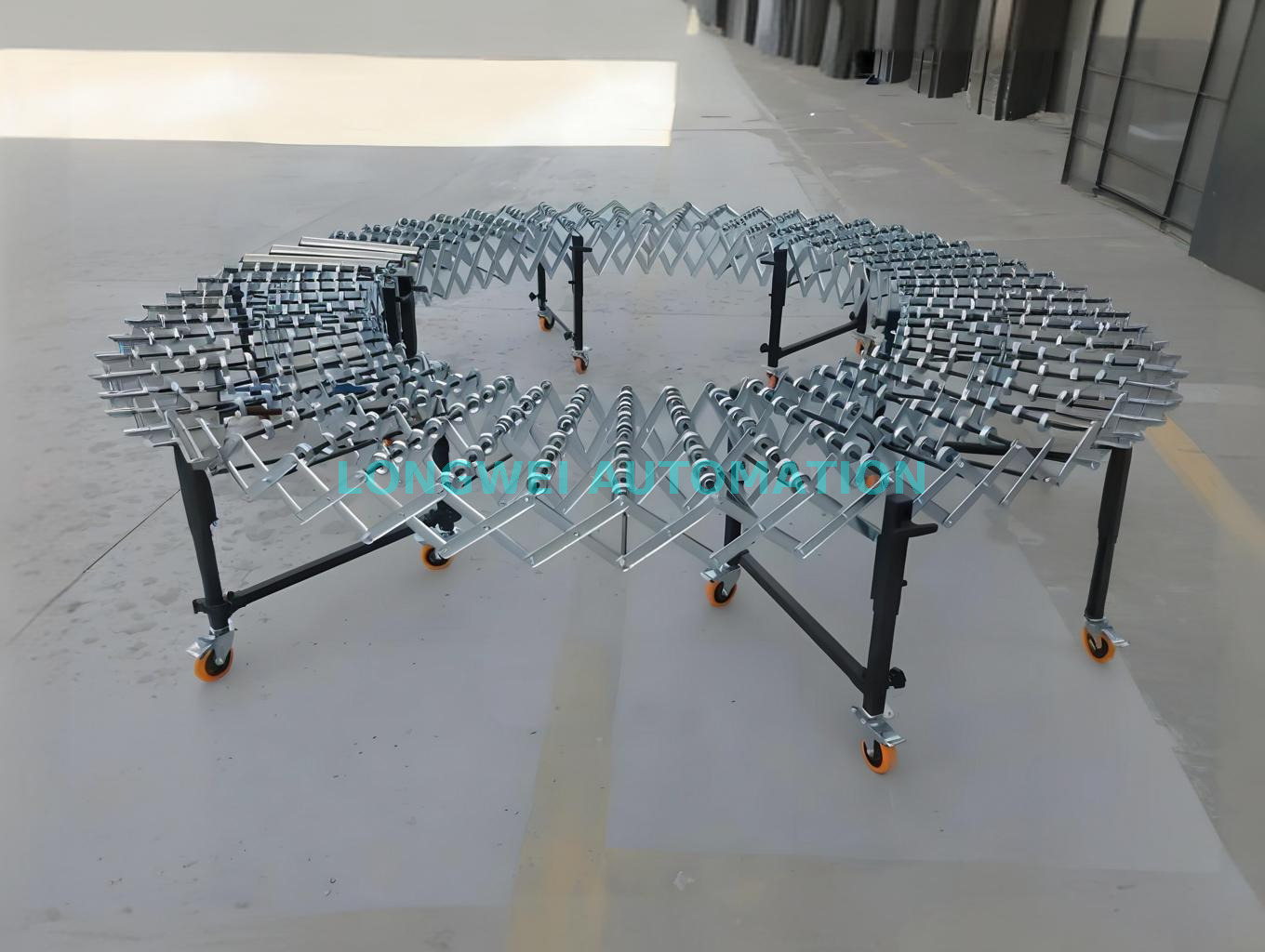

La unidad se puede doblar para cambiar de dirección y ángulo, adaptándose a diversas condiciones y terrenos del sitio. Se puede disponer arbitrariamente según los requisitos de transporte y se pueden conectar múltiples unidades en serie para extender la distancia de transporte indefinidamente.
Equipado con ruedas giratorias con frenos en la parte inferior, el transportador se puede mover fácilmente por almacenes, talleres y otros lugares de trabajo. La altura de las piernas es ajustable para adaptarse a diferentes alturas de trabajo.
En comparación con los transportadores telescópicos de rodillos, la versión con patines es más ligera. Presenta una estructura simple y liviana, menor costo, larga vida útil y resistencia a daños.
Las ruedas del patín están equipadas con rodamientos de precisión, lo que garantiza una rotación suave y poco ruido. Con una pendiente adecuada, las mercancías pueden deslizarse hacia abajo por gravedad sin ninguna fuerza externa.
Las especificaciones técnicas comunes del transportador expandible flexible de ruedas sin motor se enumeran a continuación:
Parámetro | Rango de especificaciones |
|---|---|
Diámetro de la rueda del patín | 38mm, 48mm |
Ancho de transporte | 450 milímetros, 500 milímetros, 600 milímetros |
Longitud de la unidad (retraída/extendida) | 350–450 mm / 1000–1250 mm (relación de extensión aprox. 1:3) |
Rango de ajuste de altura | 460–630 mm, 550–820 mm, 650–1020 mm, 750–1150 mm, etc. |
Capacidad de carga por unidad | 50–70 kg/unidad |
Peso propio de la unidad (para 500 mm de ancho) | Aprox. 35 kilos |
Material de las ruedas del patín | Rueda de patín de acero galvanizado, rueda de patín de plástico |
Modo de conducción | Sin motor (manual/gravedad) |
※ Nota sobre el diámetro de 48 mm: Los diámetros exteriores comunes de las ruedas de patín disponibles son 38 mm y 48 mm. El tamaño de 48 mm es la especificación más común para transportadores telescópicos.
El transportador suele estar equipado con ruedas patines de 48 mm de diámetro. La diferencia clave no sólo radica en el material de la rueda sino también en la estructura interna del soporte, que determina directamente el rendimiento.
Estructura interna: bolas de acero incorporadas (generalmente cojinetes lisos o estructuras simples de rodamientos de bolas, no de precisión).
Características de rendimiento:
Par de arranque: Mayor: debido a la fricción interna relativamente mayor, se necesita una fuerza inicial ligeramente mayor para mover la carga.
Capacidad de carga: Moderada: limitada por la estructura de soporte, su carga dinámica nominal es relativamente restringida.
Durabilidad: Excelente: el material metálico resiste impactos y desgaste, no se ve afectado por los rayos UV ni los cambios de temperatura, no envejece fácilmente y tiene una vida útil muy larga incluso en condiciones adversas.
Resistencia a la corrosión: la superficie galvanizada proporciona una buena protección contra la oxidación.

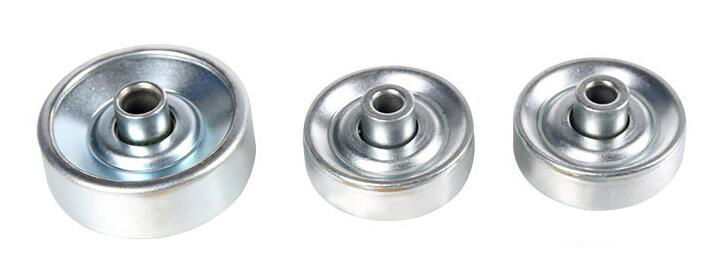

(figura 1: rueda de patín de acero galvanizado, diámetro 38 mm y 48 mm son opcionales)
Estructura interna: equipada con rodamientos rígidos de bolas de precisión de estándar nacional (por ejemplo, rodamientos de alta precisión de la serie 608).
Características de rendimiento:
Par de arranque: Menor: los rodamientos de precisión ofrecen una resistencia a la rodadura extremadamente baja, lo que hace que los productos arranquen y funcionen muy suavemente con un ligero esfuerzo de empuje.
Capacidad de carga: Mayor: las capacidades de carga radial y axial de los rodamientos de precisión son muy superiores a las estructuras simples de bolas de acero, lo que permite que la rueda de plástico soporte cargas más pesadas.
Durabilidad: Moderada: el cuerpo de la rueda está hecho de plásticos de ingeniería (ABS/nylon). Aunque es resistente, la exposición prolongada a la luz ultravioleta, las altas temperaturas o la corrosión química pueden provocar envejecimiento y fragilidad, lo que reduce la vida útil.
(figura 2: las ruedas de plástico amarillas/azules/grises son opcionales)
Aspecto de comparación | Rueda de patín de acero galvanizado | Rueda de patín de plástico |
|---|---|---|
Estructura interna | Bolas de acero (cojinete simple) | Rodamientos rígidos de bolas de precisión de estándar nacional |
Par de arranque | Mayor (más resistencia) | Inferior (extremadamente suave y ligero) |
Capacidad de carga | Moderado | Mayor (capacidad de carga superior) |
Suavidad de marcha | Bien | Excelente (coeficiente de fricción muy bajo) |
Durabilidad de las ruedas | Excelente (el metal resiste impactos, no envejece) | Moderado (el plástico tiende a envejecer y volverse quebradizo con el tiempo) |
Protección del fondo de la mercancía | Moderado (superficie metálica) | Excelente (la superficie del plástico es suave, no raya las cajas ni el embalaje) |
Peso propio de la unidad | mas pesado | Más ligero (aproximadamente 1/3 del tipo de acero) |
Resistencia a la corrosión/clima | Galvanizado para protección contra el óxido, buena resistencia a la intemperie. | Resistente a la corrosión pero vulnerable a los rayos UV y a temperaturas extremas |
Según las condiciones y prioridades de trabajo reales, siga estas pautas para una selección precisa:
Para máxima suavidad, operaciones frecuentes de arranque y parada y cargas pesadas → Elija la rueda de patín de plástico (con rodamientos rígidos de bolas de precisión). Aunque la propia rueda de plástico puede envejecer, el rendimiento de su rodamiento ofrece un par bajo y una alta capacidad de carga, lo que la convierte en la opción más eficiente para almacenes interiores, talleres y entornos similares.
Para entornos hostiles (exteriores, luz solar, temperaturas extremas), cargas de alto impacto y una vida útil ultralarga sin mantenimiento → Elija la rueda de patín de acero galvanizado. Aunque su resistencia de arranque es ligeramente mayor, la rueda metálica nunca envejece, es robusta y resistente a los impactos, y está especialmente indicada para zonas de carga/descarga con frecuentes manipulaciones y colisiones.
Para equipos que se mueven con frecuencia y los operadores prefieren empujar/tirar más suavemente → Prefiera el modelo de patines de plástico, ya que la unidad es más liviana y las mercancías se mueven con mayor suavidad.
Para especificar la configuración requerida, el número de modelo del transportador sigue la estructura que se muestra en el siguiente ejemplo:
Ejemplo de modelo No.: FC‑48‑500×4
Parte | Significado |
|---|---|
FC | Designación de serie (transportador expandible flexible con ruedas de patín serie FC) |
48 | Diámetro de la rueda del patín = 48 mm |
500 | Ancho de la superficie de transporte = 500 mm |
×4 | Número de unidades = 4 unidades (el transportador se ensambla conectando unidades individuales de extremo a extremo para lograr la longitud total deseada) |
Nota: La longitud extendida total se calcula multiplicando el número de unidades por la longitud extendida por unidad (p. ej., 4 unidades × ~1250 mm = ~5000 mm de longitud extendida). La longitud retraída se basa de manera similar en la longitud retraída de la unidad. Confirme siempre las especificaciones de longitud de la unidad con el fabricante.
Nuestro transportador flexible expandible es popular entre algunas de las principales empresas de mensajería a nivel mundial, como JD, SF, CAI NIAO y DHL.
