El transportador de rodillos por gravedad expandible y flexible es un dispositivo transportador de rodillos no motorizado cuyo marco se puede extender o retraer libremente. Utiliza un marco expandible tipo tijera como estructura de soporte y rodillos como medio de transporte. Las mercancías se mueven mediante empuje manual o por gravedad, y los rodillos giran libremente para permitir un transporte fluido. El equipo no tiene una fuente de accionamiento incorporada y pertenece a la categoría de equipos de transporte no motorizados y sirve como un enlace flexible importante y una herramienta auxiliar en los sistemas de logística y almacenamiento.
Su estructura central comprende: un conjunto de marco tipo tijera expandible, rodillos transportadores, patas de soporte ajustables en altura y ruedas giratorias con freno. La unidad se puede dirigir libremente, ajustar a cualquier ángulo y configurarse como secciones rectas o curvas según sea necesario, lo que la hace adaptable a diversos entornos de trabajo complejos.

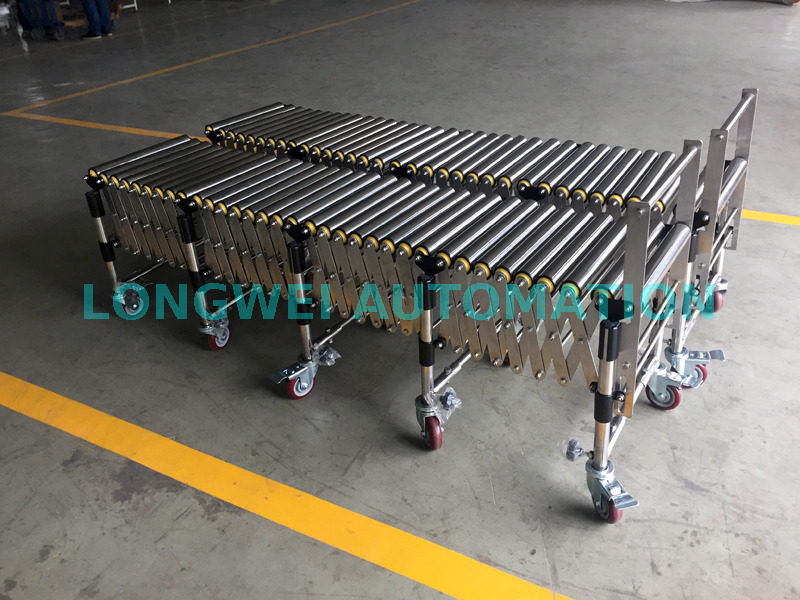

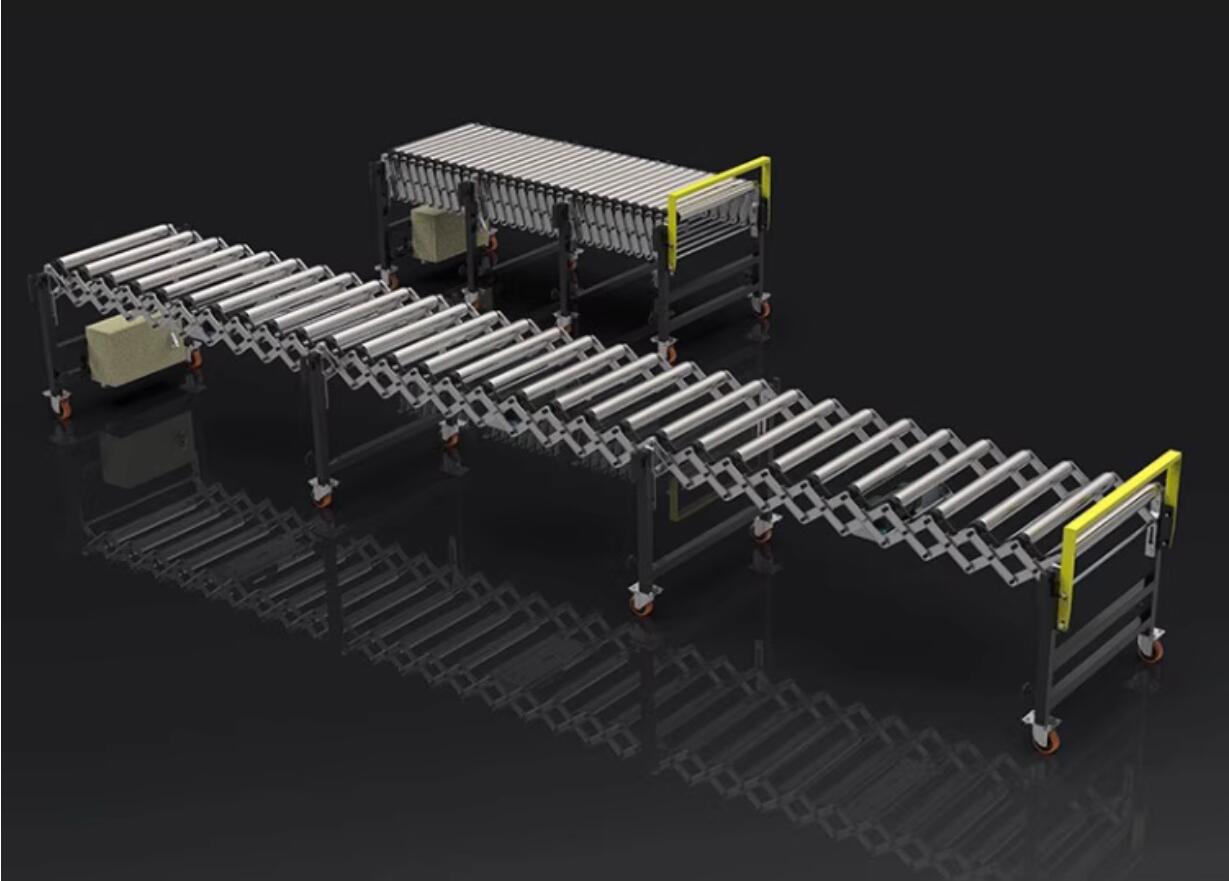

(Figura 1 Diagrama esquemático del transportador de rodillos por gravedad expandible flexible: comparación de los estados retraído y extendido)
El transportador de rodillos por gravedad flexible y expandible ofrece las siguientes ventajas significativas.
La relación de expansión de cada sección puede alcanzar 1:3, lo que significa que la relación entre la longitud completamente extendida y la longitud completamente retraída es 3:1. Durante el funcionamiento, se puede extender en toda su longitud para satisfacer las necesidades de transporte; cuando no está en uso, se puede retraer para reducir considerablemente el espacio en el piso, aumentando efectivamente el espacio utilizable aproximadamente el doble, particularmente adecuado para lugares de trabajo con área limitada.
La unidad se puede dirigir libremente y su ruta de transporte se puede cambiar de forma flexible, con un ángulo de dirección máximo de hasta 180°. Las patas de soporte son ajustables en altura, lo que permite colocar el transportador horizontalmente o inclinado para cumplir con los diferentes requisitos de altura de atraque.
Equipado con ruedas giratorias silenciosas con freno en la parte inferior, el transportador se puede mover rápidamente a cualquier posición deseada y fijarlo de forma segura. La longitud extendida se puede limitar según sea necesario. El equipo se puede reorganizar en cualquier momento según los requisitos operativos, lo que permite un modo de trabajo eficiente de 'implementar cuando sea necesario, almacenar cuando esté terminado'.
El equipo no posee motorización, dispositivos de transmisión ni sistemas de control eléctrico; consiste esencialmente en el marco y los rodillos. Ofrece las ventajas de bajo costo, estructura simple, fácil mantenimiento y operación confiable, con gastos de mantenimiento a largo plazo extremadamente bajos.
Dependiendo del tipo de mercancía a transportar, los elementos giratorios pueden estar configurados como rodillos de una o dos hileras. Los materiales de los rodillos incluyen acero al carbono galvanizado, acero inoxidable, aleación de aluminio, revestimiento de caucho, PVC y más, para adaptarse a diferentes requisitos de transporte.

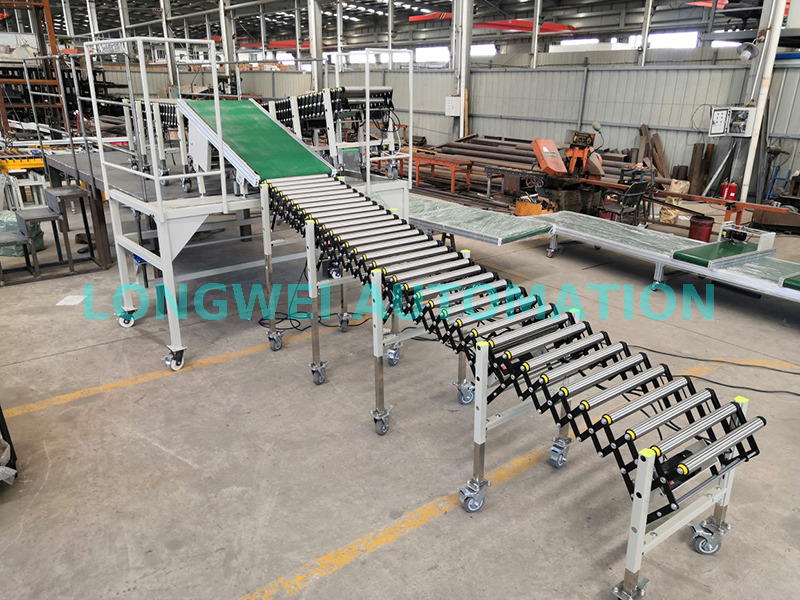

El transportador se puede combinar de manera flexible con múltiples líneas de rodillos y otros tipos de equipos de transporte, sirviendo como una interfaz flexible en sistemas logísticos para construir rápidamente una línea de transporte operativa completa.

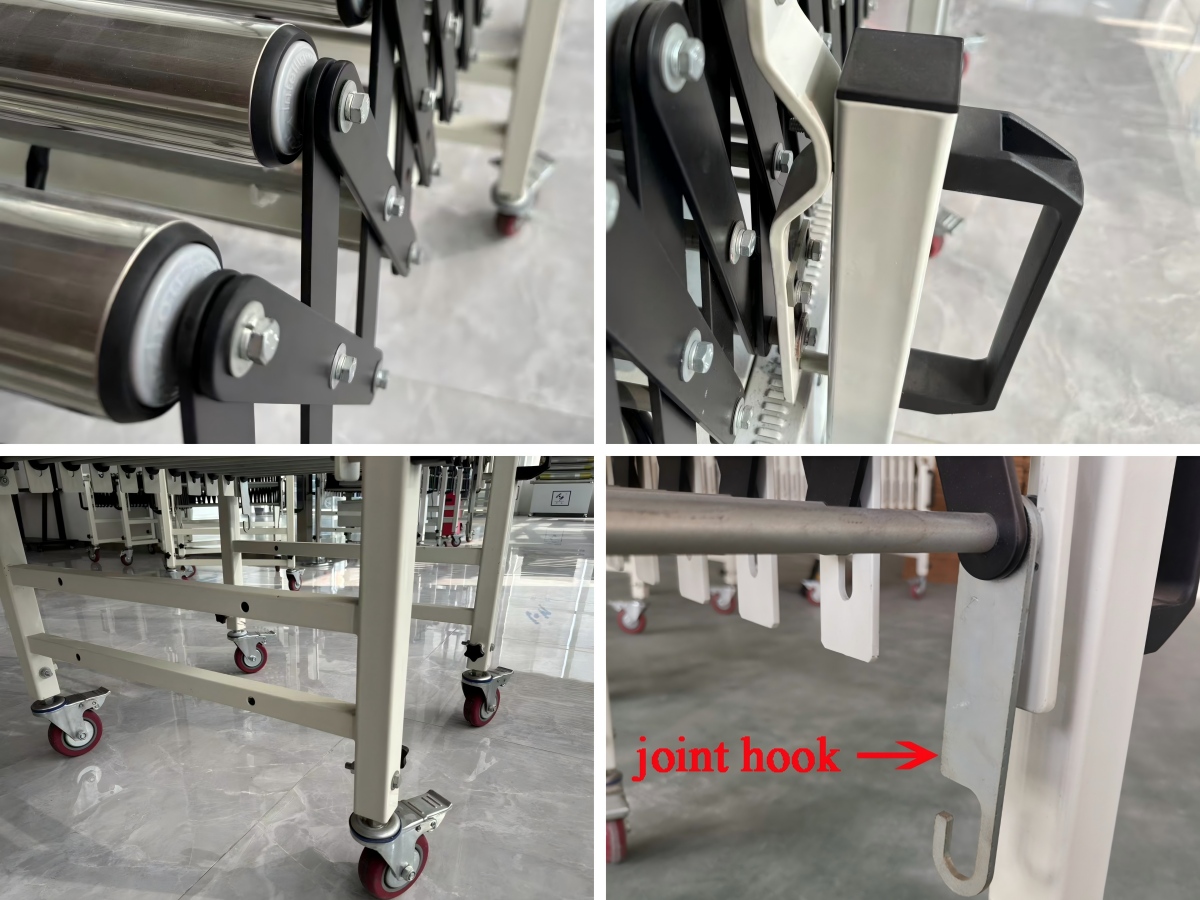

(Figura 2 Diagrama esquemático del transportador de rodillos por gravedad expandible flexible: rodillos, tijeras, perillas, patas, ruedas y ganchos)
Las especificaciones técnicas comunes del transportador de rodillos por gravedad expandible flexible son las siguientes.
| Rango de especificación | de parámetros |
|---|---|
| Relación de expansión | 1:3 (relación entre la longitud de la sección completamente extendida y completamente retraída) |
| Ángulo máximo de dirección | Hasta 180° |
| Medios de transporte | Rodillos de una hilera, rodillos de dos hileras |
| Diámetro del rodillo | 50 mm (de uso común); 60 mm opcional |
| Materiales de rodillos | Rodillos galvanizados de acero al carbono, rodillos de acero inoxidable, rodillos de PVC, rodillos de aleación de aluminio, rodillos recubiertos de goma, etc. |
| Ancho del transportador | 450 milímetros, 500 milímetros, 600 milímetros, etc. |
| Longitud de la sección | 400 mm – 1120 mm (para rodillos de 50 mm de diámetro) |
| Altura de la pierna de apoyo | Rango de ajuste convencional 650 mm – 950 mm |
| Capacidad de carga por sección | 70 kg (con rodillos de 50 mm de diámetro) |
| Capacidad de carga total cuando está completamente extendido | Aprox. 100 kg (en condiciones de carga sin impacto) |
| Radio de giro | Radios de giro interiores estándar: 600 mm, 900 mm, 1200 mm, etc. |
| Composición de la sección | Al menos dos secciones por unidad, con un juego de tijeras como sección |
| Transportador de rodillos por gravedad expandible flexible | de aspecto | Transportador de rodillos fijos |
|---|---|---|
| Instalación | Móvil, equipado con ruedas para libre movimiento. | Fijo, atornillado permanentemente al suelo. |
| Adaptabilidad espacial | Longitud ajustable con relación de expansión 1:3; Se retrae para ahorrar espacio cuando no está en uso. | Longitud fija, no ajustable, ocupa espacio permanente |
| Flexibilidad direccional | Libremente orientable, ángulo de giro de hasta 180° | Dirección fija; el giro requiere secciones curvas dedicadas |
| Ajuste de altura | Patas de apoyo regulables, permitiendo tramos inclinados o inclinados. | Altura fija, no ajustable |
| Eficiencia de implementación | Rápido de extender y retraer; operable por una sola persona; altamente maniobrable | Requiere instalación y puesta en servicio profesionales; inamovible |
| Fuente de energía | Sin motor; depende del empuje manual o de la gravedad | Puede ser sin motor o, opcionalmente, con motor |
| Aplicaciones típicas | Transporte temporal, carga/descarga, áreas con espacio limitado, cambios frecuentes de diseño | Líneas de producción fijas, rutas de transporte estables a largo plazo |
| Capacidad de carga | Capacidad de la sección 70 kg; capacidad total aprox. 100 kg cuando está completamente extendido | Mayor capacidad de carga; Puede diseñarse para cargas más pesadas según sea necesario. |
| Estructura de costos | Construcción sencilla; menores costos de compra y mantenimiento | Depende de la configuración; Las versiones motorizadas son más caras. |
Resumen de la comparación: El transportador de rodillos por gravedad expandible y flexible destaca por su flexibilidad, lo que lo hace ideal para lugares de trabajo que cambian con frecuencia, espacios limitados y escenarios de implementación rápida. El transportador de rodillos fijo, por otro lado, ofrece ventajas en cuanto a funcionamiento estable a largo plazo, transporte de cargas pesadas e integración con sistemas de automatización. Los dos tipos suelen complementarse entre sí en aplicaciones prácticas.
El transportador de rodillos por gravedad expandible y flexible se usa ampliamente para transportar cajas y contenedores terminados en diversas industrias. Las aplicaciones típicas incluyen:
Operaciones de carga y descarga: Carga/descarga rápida en talleres, almacenes y patios de carga; Se puede extender a remolques de camiones para reducir las distancias de transporte manual.
Logística y distribución: Manipulación y almacenamiento temporal en centros de clasificación exprés, estaciones de mercancías y zonas de carga de contenedores.
Líneas de producción y envasado: Como equipos de transporte temporales o auxiliares junto a las líneas de producción, uniendo diferentes puestos de trabajo.
Almacenamiento de comercio electrónico: responder de manera flexible a volúmenes de pedidos fluctuantes para permitir operaciones de almacenamiento ágiles.
Industrias atendidas: Electrónica, bebidas y alimentos, embalaje e impresión, fabricación de maquinaria, industria ligera y textil, tabaco, química y farmacéutica, productos de caucho y plástico, repuestos para automóviles y motocicletas, etc.
Serie FA de rodillos de una hilera
Diámetro de 50 rodillos.
Ancho de superficie de transporte 500
×4-cuatro secciones
Serie de rodillos de doble hilera FB
Diámetro de 50 rodillos.
Ancho de superficie de transporte 800
×5-cinco secciones
El transportador de rodillos por gravedad expandible y flexible es un dispositivo de transporte liviano y flexible que combina fácil movilidad, almacenamiento expandible, dirección libre y confiabilidad económica. Funciona sin energía eléctrica, tiene una estructura sencilla y es de fácil mantenimiento. Es una solución ideal para unir equipos fijos y operaciones de manipulación manual en sistemas de logística y almacenamiento. Particularmente adecuado para escenarios que requieren cambios frecuentes en los lugares de trabajo, rutas de transporte flexibles e inversiones sensibles a los costos, este equipo mejora efectivamente la eficiencia de carga/descarga y manipulación, reduce la intensidad del trabajo manual y sirve como una herramienta indispensable para las operaciones logísticas modernas y flexibles.
