Serie FD Motorizado Transportador de rodillos expandible flexible
Los transportadores de rodillos flexibles expandibles son transportadores de rodillos motorizados con la capacidad de expandir y compactar libremente dentro de un rango definido de longitud. Además de ser ajustable en altura, también puede expandir, ángulo o curva su superficie de transmisión.
Por lo general, se usan en almacenes y corrales para cargar y descargar. Puede manejar líneas de embalaje, líneas transportadoras de tránsito y distribución física, además de recibir y entregar. El cartón de fondo plano es especialmente adecuado para el transporte. Por lo tanto, puede manejar elementos entre dos interfaces de manera rápida y segura, reduciendo los requisitos laborales.
Transportador de rodillos expandible flexible vs transportador de rodillos fijos
Los transportadores de rodillos expandibles flexibles ofrecen varias ventajas sobre los transportadores de rodillos fijos, lo que los hace ideales para entornos de manejo de materiales dinámicos y adaptables. Aquí están los beneficios clave.
1. Longitud ajustable
- Diseño expandible: se puede extender o retraerse para adaptarse a diferentes diseños de espacio de trabajo o distancias de transporte.
- Eficiencia del espacio: ahorra espacio cuando no está en uso colapsando a una longitud más corta.
2. Portabilidad y movilidad
- Bases con ruedas: a menudo equipadas con ruedas para una fácil reubicación.
- Configuraciones temporales: ideal para cargar/descargar camiones, líneas de producción temporales o flujos de trabajo estacionales.
3. Versatilidad en aplicaciones

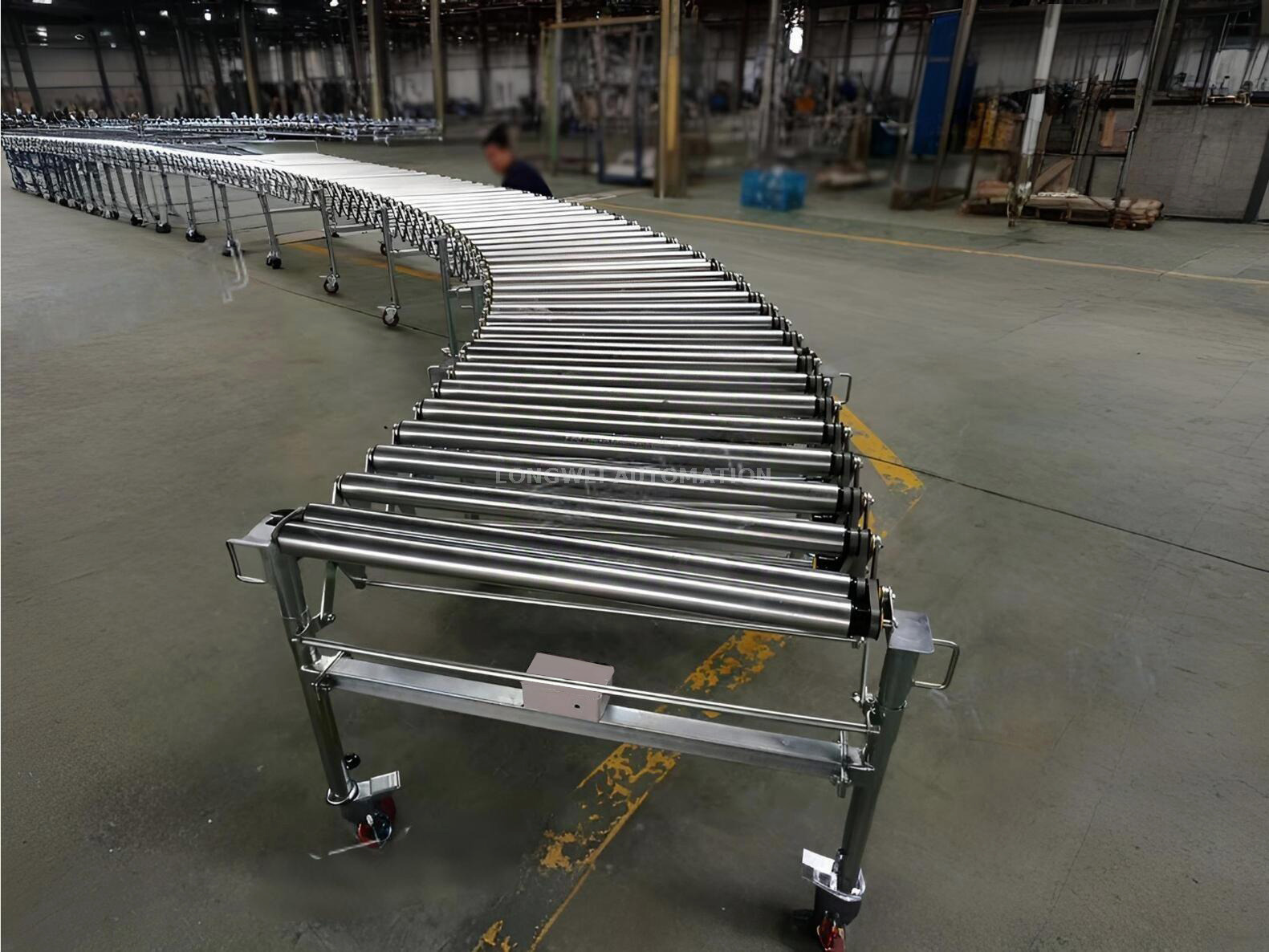

- Uso multidireccional: puede curvarse o ajustarse a la ruta alrededor de los obstáculos.
- Maneja varias cargas: adecuada para cajas, cartones y productos industriales ligeros a medianos.
4. Manejo manual reducido
- Minimiza el trabajo: los trabajadores pueden ajustar el posicionamiento del transportador en lugar de mover bienes manualmente.
- Beneficios ergonómicos: reduce la tensión de levantar o transportar elementos a través de distancias.
5. Rentecible para las necesidades variables
- Sin instalación permanente: costos de infraestructura más bajos en comparación con los sistemas fijos.
- escalable: se puede reconfigurar a medida que cambian el flujo de trabajo.
6. Configuración rápida y reconfiguración
- No hay una instalación pesada: a diferencia de los transportadores fijos, no requieren cambios estructurales o de atornillado.
-Ajustes sobre la marcha: fácilmente adaptado a diferentes diseños de producción o envío.
| Característica | Transportador expandible flexible | Transportador de rodillos fijo |
|---|---|---|
| Capacidad de ajuste de longitud | Sí (expandible/plegable) | No (longitud fija) |
| Movilidad | Portátil con ruedas | Estacionario |
| Instalación | Plug-and-play, no se necesita configuración | Requiere montaje permanente |
| Eficiencia del espacio | Alto (huella ajustable) | Bajo (uso de espacio fijo) |
| Mejor para | Flujos de trabajo temporales dinámicos | Diseños fijos de alto volumen |
Casos de uso ideales para transportadores expandibles flexibles*
✔ Carga/descarga del almacén: se ajusta a las longitudes de la cama del camión.
✔ Centros de comercio electrónico y distribución: maneja volúmenes de orden fluctuantes.
✔ Flexibilidad de la línea de producción: fácilmente reposicionada para diferentes etapas de ensamblaje.
✔ Servicios minoristas y de paquetes: configuración rápida para la demanda estacional.
Rodillos
Por lo general, hay tres tipos de rodillos estándar que puede elegir.
Roller impulsado por la polea de Poly-V

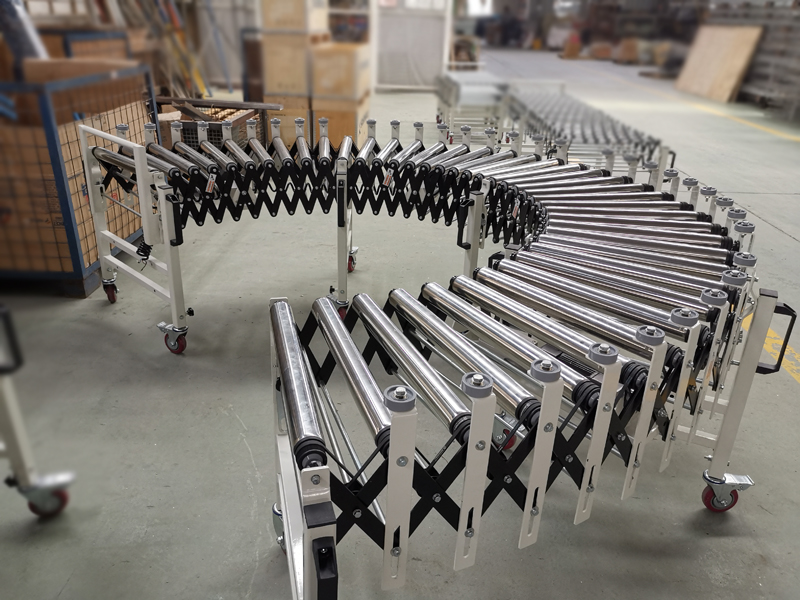

Rodillo de polea dentado

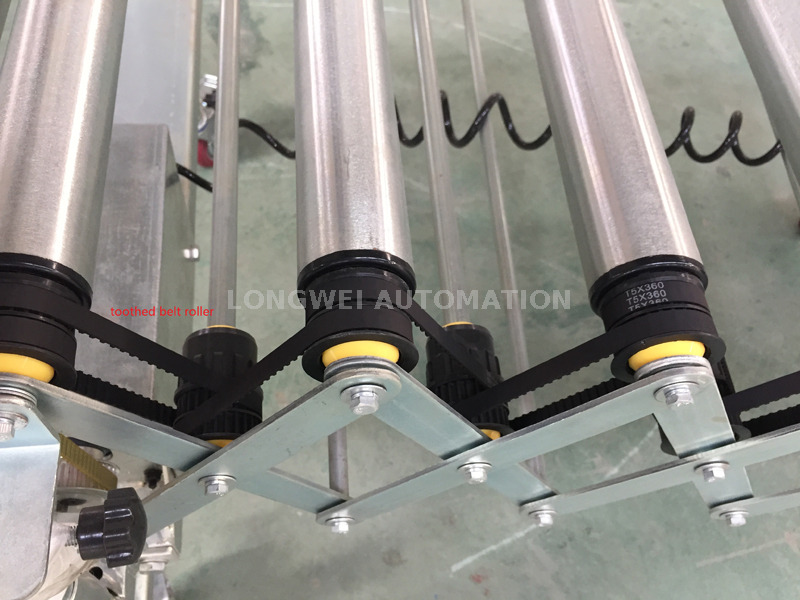

Rodillo impulsado por la correa
Los rodillos síncronos conducidos por la correa ofrecen varias características y ventajas distintas en comparación con los rodillos impulsados por la correa de Poly-V y los rodillos impulsados por el cinturón O (correa redonda). A continuación se muestra una comparación detallada.
Características de rodillos síncronos conducidos por correa
1. Mecanismo de accionamiento positivo
- Utiliza correas dentadas (correas de distribución) que se combinan con las poleas coincidentes, eliminan el deslizamiento y garantizan la sincronización de velocidad precisa.
-A diferencia de los cinturones de Poly-V (que dependen de la fricción) y los corbatas O (que pueden deslizarse bajo carga), los cinturones sincrónicos mantienen relaciones de velocidad consistentes.
2. Alta eficiencia y transmisión de energía
Pérdida de energía mínima (eficiencia ~ 98%) Debido a que no hay deslizamiento, mientras que ** los cinturones de poli-V ** pierden cierta eficiencia (~ 95%) debido a la fricción, y ** O-Belts ** son menos eficientes (~ 90-93%) y son propensos al estiramiento.
3. Precisión y repetibilidad
Ideal para aplicaciones que requieren posicionamiento exacto (por ejemplo, indexación de transportador, robótica), mientras que Poly-V y O-Belts son menos precisos debido a la posible fluencia/deslizamiento.
4. Bajo mantenimiento y larga vida útil
No se necesitan ajustes de tensión con frecuencia (a diferencia de los cinturones O, que se extienden y requieren retension).
Las resistes usan mejor que los cinturones de poli-V, que pueden desarrollar surcos con el tiempo.
5. Capacidad de carga compacta y alta
Puede transmitir un par más alto en un espacio más pequeño en comparación con las correas O e incluso las correas de poli-V (que requieren poleas más grandes para una potencia equivalente).
6. Operación tranquila y suave
Menos vibración que las cinturones de poli-V (que pueden producir ruido debido a múltiples costillas) y más estables que las corbatas O (que pueden batir a altas velocidades).
Ventajas sobre los rodillos impulsados por el cinturón de poli-V y el cinturón O
| Característica | Cinturón sincrónico | Cinturón de poli-v | Belt O (cinturón redondo) |
|---|---|---|---|
| Resistencia de deslizamiento | ✅ Sin deslizamiento (impulso positivo) | ❌ Propenso a deslizarse bajo sobrecarga | ❌ Alta tendencia de deslizamiento |
| Precisión | ✅ Alto (posicionamiento exacto) | ❌ Moderado (algo de fluencia) | ❌ bajo (estiramientos/resbalones) |
| Eficiencia | ✅ ~ 98% | ~ 95% | ~ 90-93% |
| Mantenimiento | ✅ bajo (sin retension) | ⚠ Moderado (desgaste en las costillas) | ❌ Alto (retensionamiento frecuente) |
| Capacidad de carga | ✅ Capacidad de alto par | ⚠ bueno, pero limitado por la fricción | ❌ bajo (adecuado para cargas de luz) |
| Durabilidad | ✅ Larga vida útil (sin estiramiento) | ⚠ Las costillas se desgastan con el tiempo | ❌ Propenso a usar/estirarse |
| Ruido/vibración | ✅ Bajo ruido y suave | ⚠ puede ser ruidoso a altas velocidades | ❌ Ruido posible |
Velocidad
Cada unidad está alimentada por un micro motor y está disponible en dos configuraciones de velocidad.
- Velocidad fija: funciona a una velocidad lineal constante de 25 m/min. No se incluye ningún gabinete de control eléctrico.
- Velocidad ajustable: ofrece control de velocidad variable dentro de un rango de 10–35 m/min, completo con un gabinete de control eléctrico.

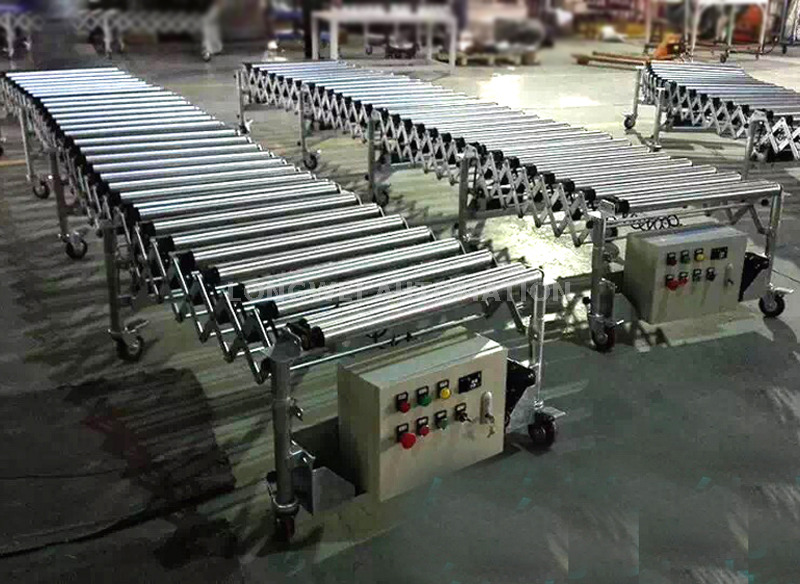

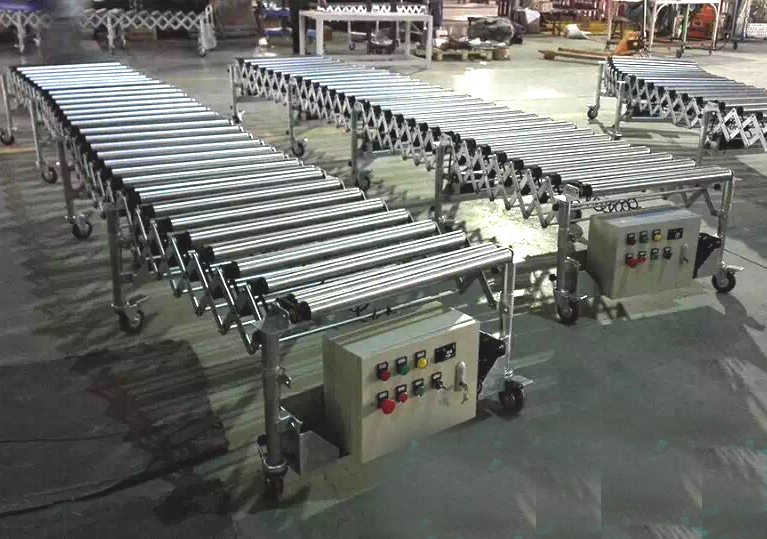

Para facilitar la operación, se instalan un interruptor de inicio y un interruptor de parada de emergencia (E-Stop) al final del transportador.
Especificaciones de FD Flexible Expandible Motorized Roller Conveyor (Dia.50, la velocidad es ajustable)
| Modelo No. | Unidades | Longitud | Ancho | Altura | Carga/unidad | Rodillos/unidad | Cantidad de piernas | Peso |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
Modelo No. FD-50-500 × 4 Ejemplo
Serie de fd
Diámetro de 50 rodillos
Ancho de superficie de 500 transportaciones
× 4 cuatro unidades
Capacidad de carga
El transportador de rodillos expandible flexible está diseñado para manejar una amplia gama de artículos en forma de caja. Cuando se extiende por completo, la capacidad de carga máxima por unidad (medida entre las patas de soporte) no debe exceder los 100 kg, suponiendo que no se apliquen cargas de impacto.
Lanzadores
Castas giratorias de alta resistencia con freno se usan para posicionamiento estable durante el manejo del paquete.
Ganchos de articulación
Para distancias de transmisión más largas, los ganchos de la junta se pueden usar para conectar múltiples transportadores expandibles flexibles de extremo a extremo.

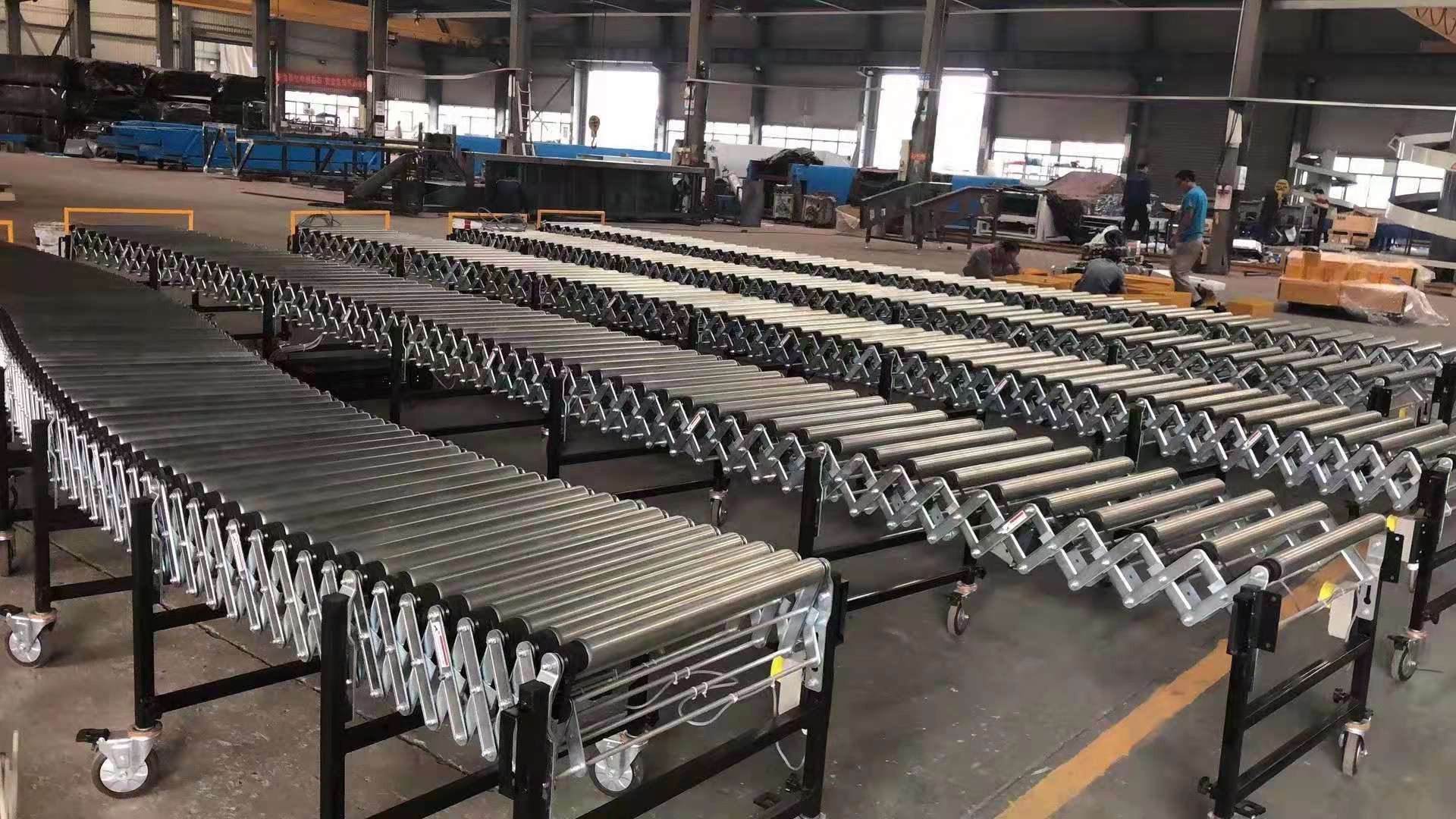

Fotografía de productos
