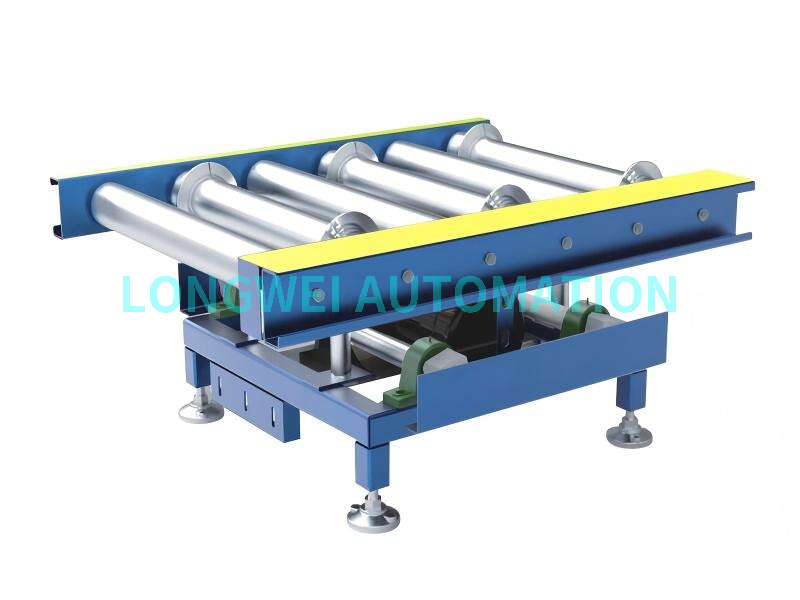

La elevación y transferencia es un módulo funcional crítico en las líneas de producción y logística automatizadas. Su función principal es levantar verticalmente productos desde la línea transportadora, luego cambiar su dirección de transporte (generalmente a 90°) a través de mecanismos de transferencia (como correas, rodillos, cadenas, etc.) y finalmente bajar y restablecer para lograr la redirección, fusión, división o posicionamiento preciso del producto.
Según diferentes criterios de clasificación, las máquinas de elevación y transferencia se pueden dividir en varios tipos. Según la fuente de energía para la elevación, se clasifican en elevación neumática, elevación eléctrica y elevación hidráulica. Según el mecanismo de accionamiento de elevación, se clasifican en elevación de tipo tijera, elevación de tipo tornillo/husillo de avance, elevación de tipo correa/cadena síncrona, elevación de mecanismo de varillaje/cuatro barras y elevación de tipo leva.

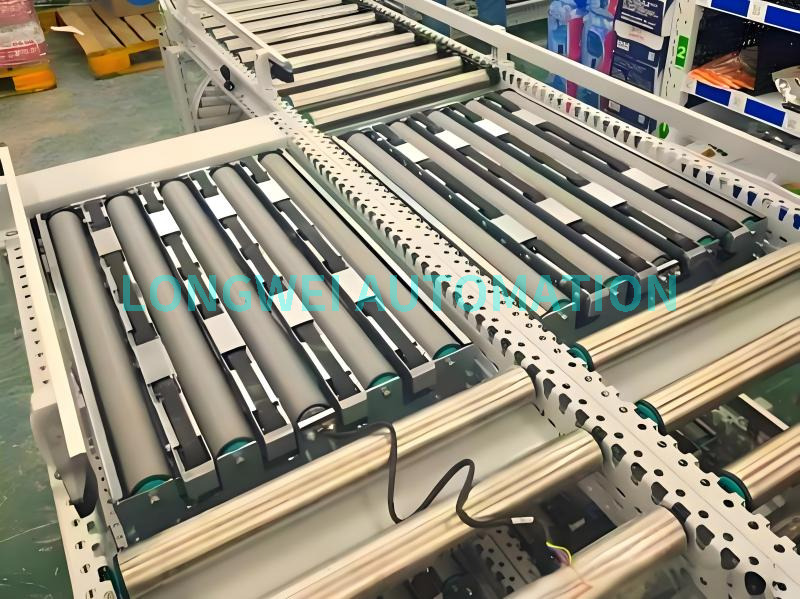

El mecanismo de elevación de leva es un sistema mecánico que convierte el movimiento giratorio en un movimiento de elevación lineal preciso, ampliamente utilizado en equipos modernos de automatización de alta velocidad.
El componente central es una leva cilíndrica (o leva final) especialmente diseñada.

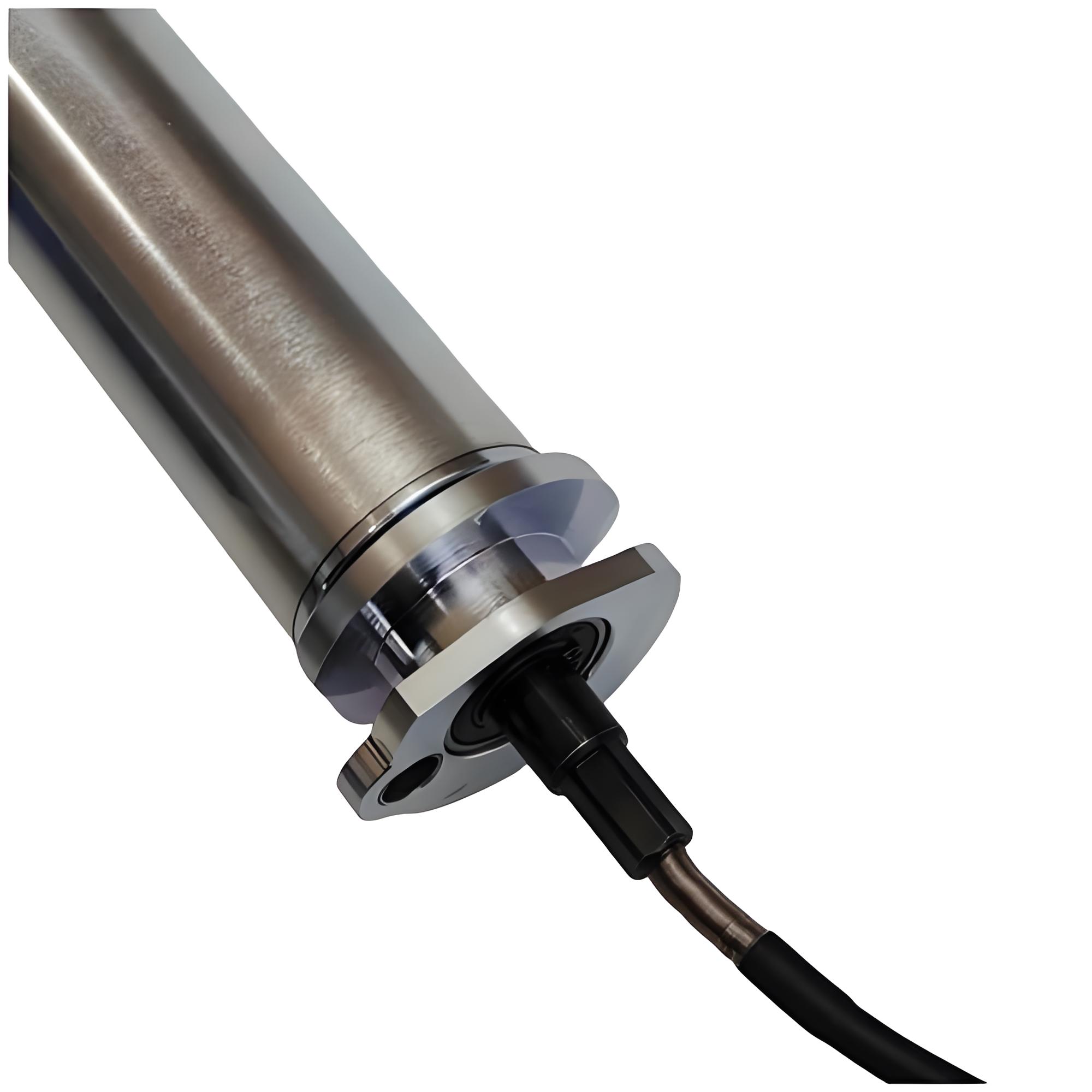

Un servomotor (o un rodillo impulsor del motor) hace que la leva gire a una velocidad constante.
Los rodillos de apoyo (seguidores) dentro de la ranura de la leva se mueven a lo largo de la curva del perfil de la leva.
Los rodillos impulsan la plataforma elevadora conectada o la varilla elevadora para completar un ciclo completo de "levantar – permanecer (transferir) – bajar – restablecer".
La velocidad, la aceleración y el tiempo de permanencia durante el proceso de elevación están determinados enteramente por la forma de la curva del perfil de la leva.
Alta velocidad y alta tasa de ciclos: las transmisiones de levas son transmisiones rígidas sin demoras de elementos flexibles, lo que permite velocidades de elevación y ciclos operativos extremadamente altos (hasta cientos de ciclos por minuto).
Perfil de movimiento diseñado con precisión: Al optimizar la curva de la leva (por ejemplo, curvas sinusoidales modificadas, curvas trapezoidales modificadas), se pueden lograr arranques y paradas muy suaves, lo que reduce significativamente el impacto, la vibración y el ruido para proteger los productos.
Posicionamiento preciso y autobloqueo: durante la fase de "permanencia (transferencia)", el perfil de la leva presenta un arco concéntrico (segmento de permanencia), donde la plataforma elevadora permanece estable en el punto más alto. El motor puede mantener la posición sin frenar, lo que garantiza acciones de transferencia confiables.
Alta confiabilidad y larga vida útil: estructura mecánica pura con mantenimiento simple, que ofrece una larga vida útil con una lubricación adecuada.
Excelente sincronización: un solo motor puede sincronizar fácilmente múltiples puntos de elevación a través de un árbol de levas, lo que garantiza la estabilidad de la plataforma.
Elevación de leva única: Adecuado para aplicaciones con cargas de elevación pequeñas y tamaños de plataforma compactos.

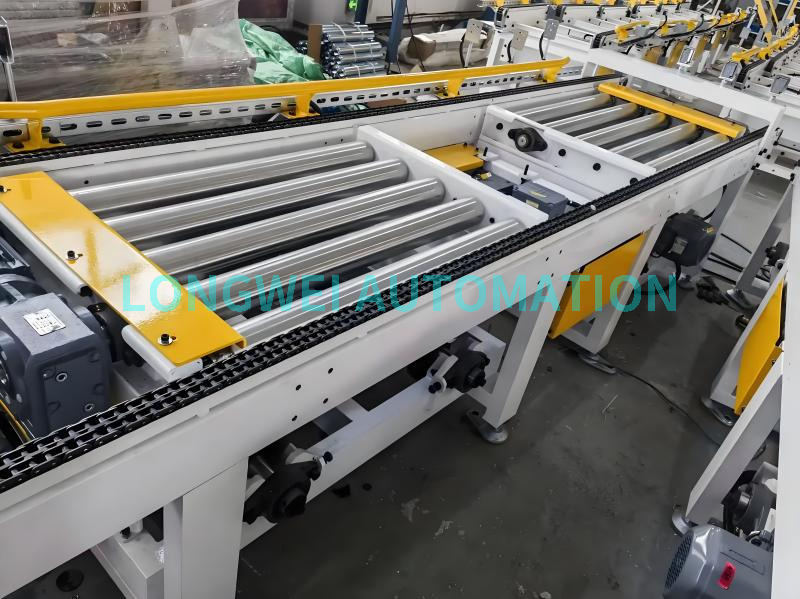

Elevación simétrica de doble leva (o más): esta es la configuración más común. Un eje largo pasante impulsa dos o más levas idénticas para que giren sincrónicamente, elevando la plataforma desde ambos lados (o desde múltiples puntos) simultáneamente. Esto garantiza una elevación suave y sin atascos, lo que lo hace ideal para líneas transportadoras más anchas.
Combinaciones de leva y varillaje: a veces se emplean principios de palanca para amplificar el recorrido pequeño de la leva y convertirlo en un movimiento más grande de la plataforma o para alterar la dirección de la fuerza.
Entornos de producción de alta eficiencia (ciclo alto), como líneas de producción de automóviles, electrónica 3C y baterías de nueva energía.
Aplicaciones con requisitos estrictos de funcionamiento suave y bajo nivel de ruido, como las industrias alimentaria, farmacéutica y de montaje de precisión.
Estaciones de trabajo que requieren posicionamiento de alta precisión y sujeción estable durante períodos prolongados.
Transferencia de material con cargas ligeras a medianas (normalmente hasta varios cientos de kilogramos).
| Característica | Leva de elevación | Elevación neumática | Elevación eléctrica |
|---|---|---|---|
| Velocidad | Extremadamente alto, con movimiento controlable. | Rápido, pero con un importante impacto start-stop | Moderado, requiere control de aceleración. |
| Suavidad | Excelente, mínimo impacto y vibración. | Impacto pobre y notable | Bueno, depende del sistema de control. |
| Precisión/Sostenimiento | Alto, con autobloqueo mecánico | Bajo, requiere mantenimiento de presión de aire. | Alto, requiere frenado del motor |
| Nivel de ruido | Bajo | Alto (debido al ruido del escape) | relativamente bajo |
| Costo | Alto (diseño y mecanizado complejos) | Bajo | moderado |
| Mantenimiento | Simple (lubricación regular) | Simple (reemplazo de sello) | Moderado (eléctrico y mecánico) |
| Adaptabilidad del ciclo | Fijo, determinado por el diseño de la leva. | Ajustable, pero la optimización es compleja | Flexibles y ajustables |
La máquina de transferencia de elevación accionada por levas representa una solución de alta gama, alta velocidad y altamente confiable para aplicaciones de elevación y transferencia. Aunque implica mayores costos iniciales y complejidad de diseño, su rendimiento de movimiento incomparable y su funcionamiento suave la convierten en la tecnología preferida en los campos de automatización con estrictas demandas de eficiencia de producción y calidad operativa.
Al seleccionar un tipo de transferencia de elevación, se deben evaluar exhaustivamente factores como la capacidad de carga, la velocidad, el tiempo del ciclo, los requisitos de suavidad, la precisión del control y las restricciones presupuestarias. El mecanismo de elevación accionado por levas logra el equilibrio óptimo entre velocidad y estabilidad, lo que lo convierte en un mecanismo de "estrella" en líneas de producción automatizadas de alto rendimiento.
