16
RONWIN
HS Code: 8431390000
Una unidad de transferencia de bolas retráctil con resorte es un componente de transferencia de bolas especializado que integra funciones de amortiguación y reinicio. Su característica principal es un mecanismo de resorte interno que permite que la cabeza de bola se comprima hacia abajo ("retraiga") bajo presión vertical y regrese automáticamente a su posición original una vez que se elimina la presión. Conserva las características de rodadura de baja fricción de una unidad de transferencia de bolas estándar al tiempo que agrega una función de amortiguación retráctil, lo que la hace comúnmente utilizada en aplicaciones de precisión que requieren manejar variaciones de altura, proporcionar amortiguación o aplicar presión controlada.
Este producto normalmente consta de los siguientes componentes clave:
Cabeza de bola: una esfera de metal o cerámica de alta precisión (como acero inoxidable 440C) con una superficie lisa, alta dureza y resistencia al desgaste, que garantiza un rodamiento omnidireccional suave.
Casquillo esférico: asiento en forma de cuenco que alberga la cabeza esférica, generalmente hecho de materiales de baja fricción y resistentes al desgaste (como plástico de ingeniería, bronce o acero endurecido). Su pared interior coincide exactamente con la rótula, lo que le permite girar libremente.
Mecanismo de resorte: este es el núcleo que permite la función de "retracción". Debajo de la rótula se instala un resorte.
Tipo: Puede ser un resorte de compresión helicoidal, un resorte de disco o un elastómero (como el poliuretano).
Función: Proporciona una fuerza elástica vertical controlable.
Carcasa/manguito de montaje: una carcasa metálica cilíndrica que contiene todo el mecanismo interno. Por lo general, cuenta con roscas externas (por ejemplo, roscas métricas de la serie M) o una brida de montaje para una instalación segura en placas base o marcos de equipos.
Sello (opcional): en algunos modelos con requisitos más altos, se incluye un anillo de sellado para evitar que entre polvo y residuos en el mecanismo interno, lo que garantiza un funcionamiento confiable a largo plazo.
Amortiguación y absorción de impactos: el resorte absorbe eficazmente la energía del impacto de las piezas de trabajo o del equipo, protegiendo tanto la pieza de trabajo como el equipo en sí y reduciendo el ruido.
Adaptación a las variaciones de altura: cuando las piezas de trabajo en una línea transportadora tienen alturas desiguales, la compresión del resorte puede compensar automáticamente esta diferencia de altura, asegurando que todas las piezas de trabajo se soporten de manera efectiva y se transporten sin problemas.
Suministro de presión constante: la fuerza del resorte se puede convertir en una presión hacia abajo o lateral estable y controlable sobre la pieza de trabajo, a menudo utilizada para aplicaciones de posicionamiento, sujeción o sujeción.
Protección contra sobrecarga: en caso de sobrecarga accidental, la rótula puede retraerse completamente, proporcionando una función de protección de seguridad mecánica.
Reinicio automático: una vez que se elimina la presión desde arriba, el resorte empuja inmediatamente el conjunto de la cabeza esférica a su posición original, listo para el siguiente ciclo.
Función de rodamiento mantenida: la rótula mantiene su rango completo de capacidad de rodamiento de baja fricción, ya sea comprimida, extendida o en cualquier posición intermedia.
Estado inicial: Sin carga, el resorte se extiende, empujando la rótula a su posición más alta.
Compresión y retracción: cuando una pieza de trabajo presiona la cabeza esférica con una fuerza que excede la precarga del resorte, el conjunto de la cabeza esférica supera la fuerza del resorte y se mueve hacia abajo como un todo ("se retrae").
Rodamiento y amortiguación: durante la retracción y cuando se estabiliza en cualquier posición, la rótula aún puede girar libremente, moviendo la pieza de trabajo, mientras que el resorte proporciona amortiguación y soporte continuamente.
Restablecer: cuando se retira la pieza de trabajo y la presión desaparece, la fuerza del resorte empuja todo el conjunto del cabezal esférico hacia su posición inicial más alta.
Este componente se utiliza ampliamente en entornos de automatización que requieren un manejo flexible y adaptativo:
Posicionamiento y sujeción de piezas de trabajo: Se utiliza en mecanizado CNC o accesorios de inspección para sujetar piezas de trabajo desde la parte superior o lateral, al tiempo que permite el movimiento debido a la expansión/contracción térmica o ajustes posicionales menores.
Mecanismos de clasificación y desvío: utiliza sus características de retracción y rodadura en los puntos de clasificación para guiar las piezas de trabajo y cambiar su dirección.
Plataformas de transporte ajustables del eje Z: Se utilizan para soportar piezas de trabajo de diferentes alturas, asegurando que todas las superficies inferiores de la pieza de trabajo entren en contacto con una superficie de accionamiento unificada (por ejemplo, correa o placa superior).
Dispositivos de protección contra sobrecargas: instalados en áreas propensas a atascos; la rótula se retrae cuando la resistencia es excesiva, evitando daños al equipo.
Líneas de ensamblaje de precisión: brindan soporte compatible durante el proceso de ensamblaje para evitar rayar las superficies de los componentes de precisión.
Fuerza del resorte/presión inicial: la fuerza mínima (N o kgf) requerida para iniciar la retracción de la cabeza esférica.
Distancia de carrera/retracción: la distancia máxima compresible (mm) que la rótula puede recorrer desde su punto más alto hasta su punto más bajo.
Altura total y dimensiones de montaje: Incluye las dimensiones generales después de la instalación y las especificaciones de rosca/orificio de montaje.
Diámetro y material de la cabeza esférica: Determina la capacidad de carga y la idoneidad para el medio ambiente.
Capacidad de carga: La carga máxima (estática y dinámica) que puede soportar.
Precisión de repetibilidad: consistencia en el retorno a la posición inicial después de múltiples ciclos de compresión y reinicio.

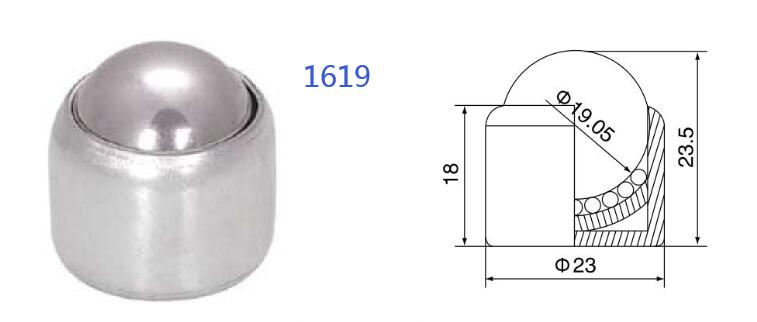

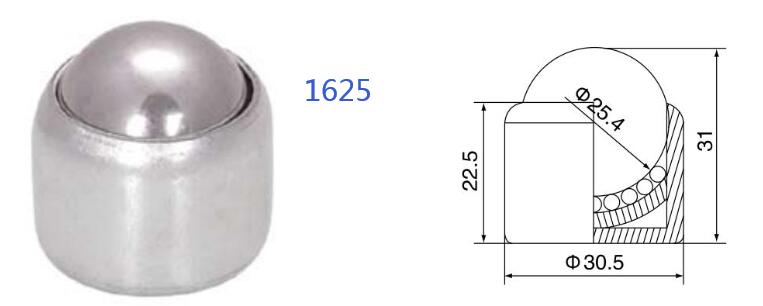

1619, 1625
Características: La serie 16 de unidades de transferencia de bolas es liviana, tiene dos diámetros de bola de carga (19 mm y 25 mm). cilíndrico Cuerpo liso, accesorio empotrado sin brida, el resorte interno puede reducir la fuerza del impacto.
Especificaciones:
| número de referencia. | materiales | capacidad de carga (kg) | peso (g) | |
| sugerir | máx. | |||
| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| número de referencia. | materiales | capacidad de carga (kg) | peso (g) | |
| sugerir | máx. | |||
| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
La unidad de transferencia de bolas retráctil con resorte es un componente inteligente y altamente integrado. Combina ingeniosamente el rodamiento omnidireccional con la amortiguación de resorte, resolviendo desafíos comunes en los sistemas de automatización, como el impacto rígido, las inconsistencias de altura y la necesidad de una sujeción flexible. Dota a los equipos mecánicos de mayor adaptabilidad y confiabilidad, sirviendo como una solución crucial en los campos del ensamblaje de precisión, manipulación de materiales y accesorios de herramientas.
