62
RONWIN
HS Code: 8431390000
Una junta esférica en miniatura de precisión de acero inoxidable, a menudo denominada "junta esférica de precisión" o "rodamiento de bolas en miniatura", es un componente mecánico extremadamente pequeño y de alta precisión. Su función principal es permitir una rotación flexible multidireccional y un ajuste angular preciso dentro de una carcasa fija. Esto se logra mediante una bola de acero inoxidable de alta precisión que gira libremente dentro de un casquillo adaptado con precisión.
6204, 6205, 6206, 6208, 6210, 6215, 6219

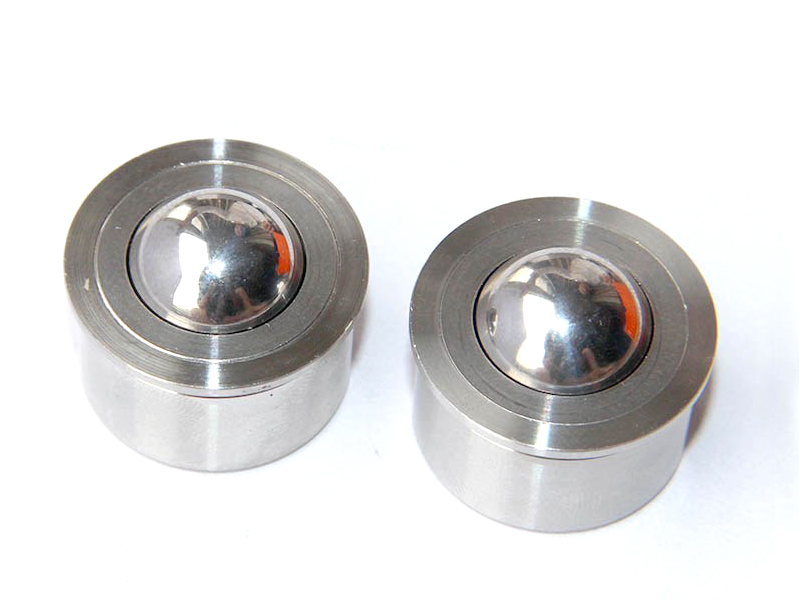

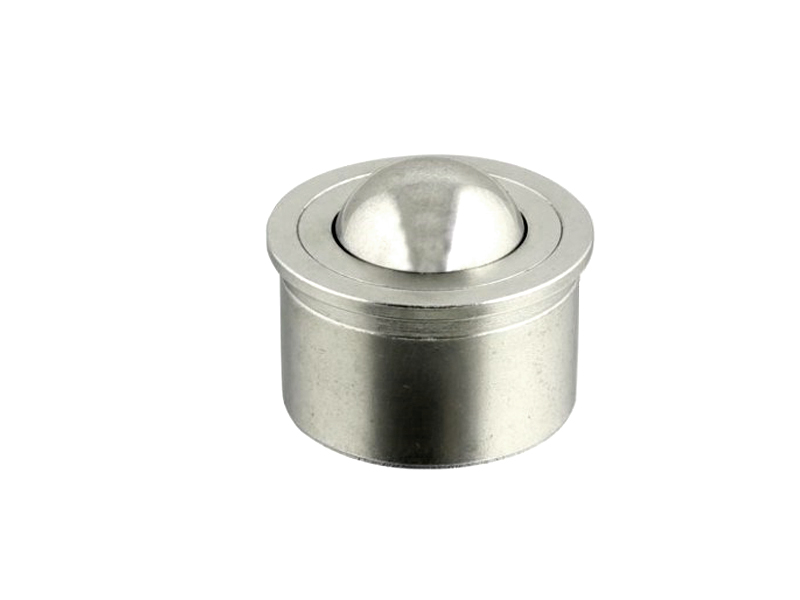

En la amplia gama de Longwei Automation, la mini unidad de transferencia de bolas es la unidad de transferencia de bolas más pequeña. Con garantía de calidad, las miniunidades se utilizan en una amplia gama de industrias y se pueden utilizar para transferir y posicionar piezas pequeñas en entornos exigentes de manipulación de materiales, incluidas salas blancas con espacio y condiciones operativas limitadas. Las mini unidades de transferencia de bolas ofrecen movimiento y posicionamiento exactos y se pueden utilizar con la bola hacia arriba o hacia abajo. Se utiliza una máquina CNC para fabricar un cuerpo sólido de acero inoxidable con bolas de acero inoxidable y fijación de cuerpo liso.

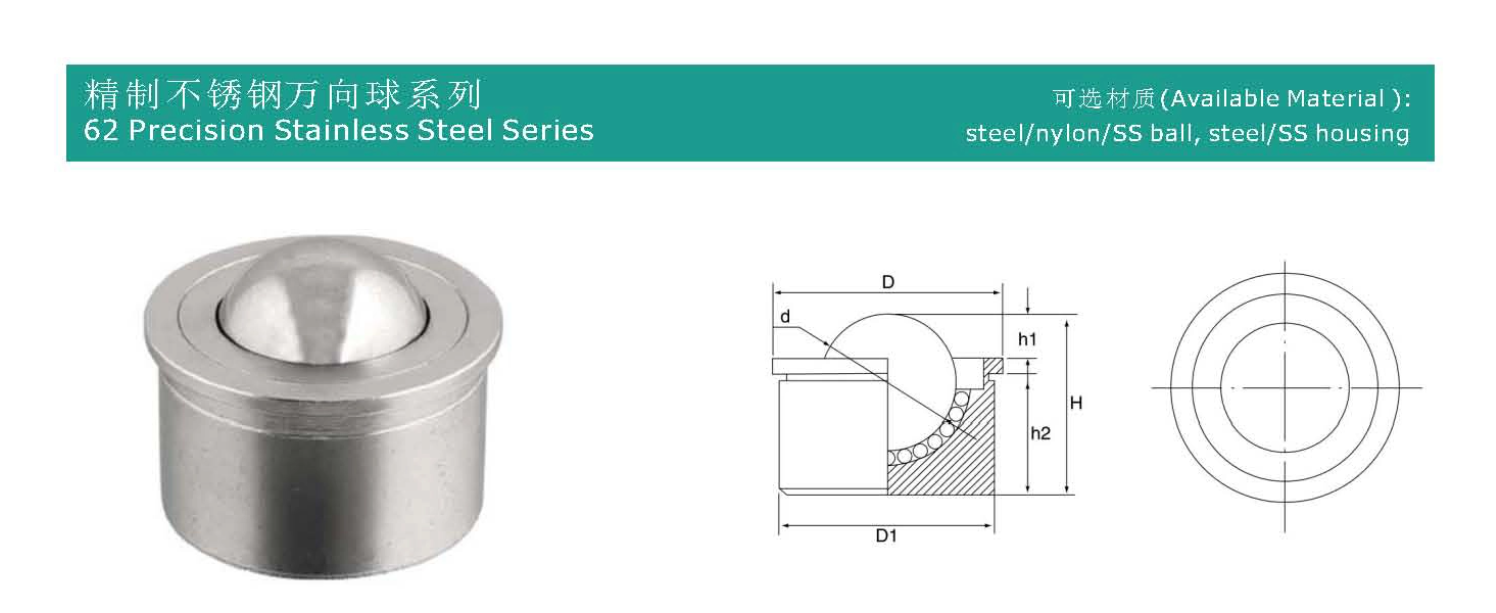

Dependiendo del tipo, las unidades de transferencia de bolas "miniatura" están diseñadas con tamaños de bolas que van desde 4 mm hasta 19 mm. Las unidades pesan de 5 ga 185 gy se ofrecen con capacidades de carga de 2 kg a 20 kg (hasta 44 lbs). Las dimensiones y la capacidad de carga se refieren a la siguiente tabla.
| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | Peso (gramos) | |||||||
| Materiales | Sugerir | Máx. | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
Tamaño extremadamente pequeño, normalmente con diámetros de bola que oscilan entre 1 mm y 10 mm, o incluso menos. La estructura compacta es ideal para instrumentos y equipos de precisión con espacio limitado.
La bola y el casquillo están rectificados y pulidos con precisión para lograr una esfericidad, un acabado superficial y unas tolerancias dimensionales excepcionales.
La fricción rotacional y el par de arranque muy bajos garantizan un movimiento suave, sensible y antiadherente.
440C: Un acero inoxidable martensítico con alto contenido de carbono, es la opción más común. Después del tratamiento térmico, ofrece una dureza muy alta (HRC 58-62), excelente resistencia al desgaste y buena resistencia a la corrosión.
304/316: prioriza una resistencia superior a la corrosión, lo que lo hace adecuado para entornos hostiles como las industrias química, médica y alimentaria, aunque con una dureza relativamente menor.
Materiales: Comúnmente fabricados con acero inoxidable 440C, 420C o 304/316.
Ventajas: resistencia a la corrosión, resistencia al desgaste, alta resistencia, no magnético (o débilmente magnético) y larga vida útil.
Como articulación "universal", puede pivotar y girar en cualquier dirección dentro de un cierto ángulo cónico (normalmente menos de ±30°), lo que permite un movimiento complejo con múltiples grados de libertad.
A pesar de su pequeño tamaño, el uso de acero inoxidable de alta resistencia y un diseño de precisión le permiten soportar cargas radiales y axiales relativamente importantes para sus dimensiones.
Generalmente prelubricados con grasa de fábrica, lo que permite un funcionamiento sin mantenimiento en la mayoría de los entornos. Se puede volver a lubricar si es necesario para prolongar la vida útil.
Debido a sus características excepcionales, es indispensable en muchos campos de alta tecnología y precisión:
Instrumentos de precisión y equipos ópticos: se utilizan en sistemas de alineación láser, mecanismos de enfoque de microscopios y dispositivos de ajuste angular para lentes ópticas.
Automatización y Robótica: Sirve como elemento de compensación menor en articulaciones de robots, punto de conexión en mecanismos de transmisión de precisión y mecanismo de nivelación en impresoras 3D.
Dispositivos Médicos: Aplicado en robots quirúrgicos, endoscopios, equipos dentales y bombas de infusión de precisión, donde se requiere alta limpieza y confiabilidad.
Aeroespacial y defensa: se utiliza en giroscopios, cabezales buscadores, sistemas de navegación inercial y otras aplicaciones que exigen precisión y confiabilidad extremas.
Electrónica y semiconductores: se utiliza para un posicionamiento preciso y como elemento amortiguador en dispositivos de prueba de chips y equipos de manipulación de obleas.
Bienes de consumo de alta gama: como cardanes para cámaras de alta gama y mecanismos de relojes de precisión.
Al seleccionar este producto, preste atención a los siguientes parámetros:
Diámetro de la bola: la dimensión del núcleo que determina el tamaño total del producto.
Diámetro del vástago y longitud total: dimensiones de la pieza de montaje.
Especificación de rosca: Roscas métricas comunes como M3, M4, M5 o roscas imperiales, utilizadas para instalación y fijación.
Capacidad de carga: Incluye capacidades de carga axial y radial.
Ángulo de giro: el ángulo de desviación máximo permitido.
Material y dureza: elegidos según los requisitos de resistencia al desgaste y la corrosión.
Grado de precisión: como la tolerancia esférica de la bola y la rugosidad de la superficie (valor Ra).
En conclusión, la rótula miniatura de precisión de acero inoxidable es una joya de la ingeniería de precisión moderna. Integra materiales de alta resistencia, procesos de fabricación miniaturizados y estándares de alta precisión, lo que proporciona una solución perfecta para aplicaciones que requieren un movimiento multidireccional flexible, suave, preciso y confiable en un espacio mínimo. Es un componente fundamental clave para mejorar el rendimiento del equipo y lograr un control preciso.
