64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419

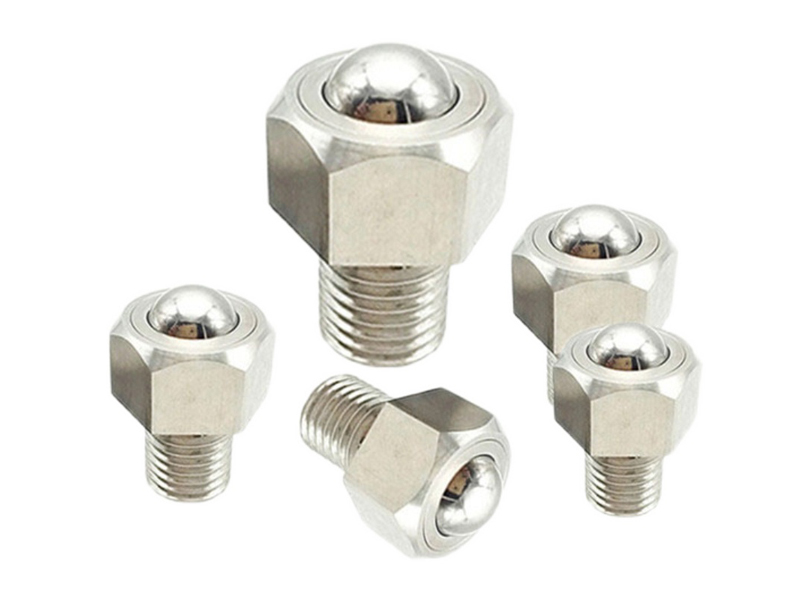

La unidad Mini Ball Transer de Longwei tiene la unidad de bola más pequeña de su amplia gama de productos. Con calidad garantizada, las miniunidades se utilizan en una amplia gama de industrias. Las mini unidades de transferencia de bolas ofrecen movimiento y posicionamiento exactos y se pueden fijar con un tornillo hacia arriba o hacia abajo. Utilizando una máquina CNC y una bola de acero inoxidable, se fabrica un cuerpo sólido de acero inoxidable.

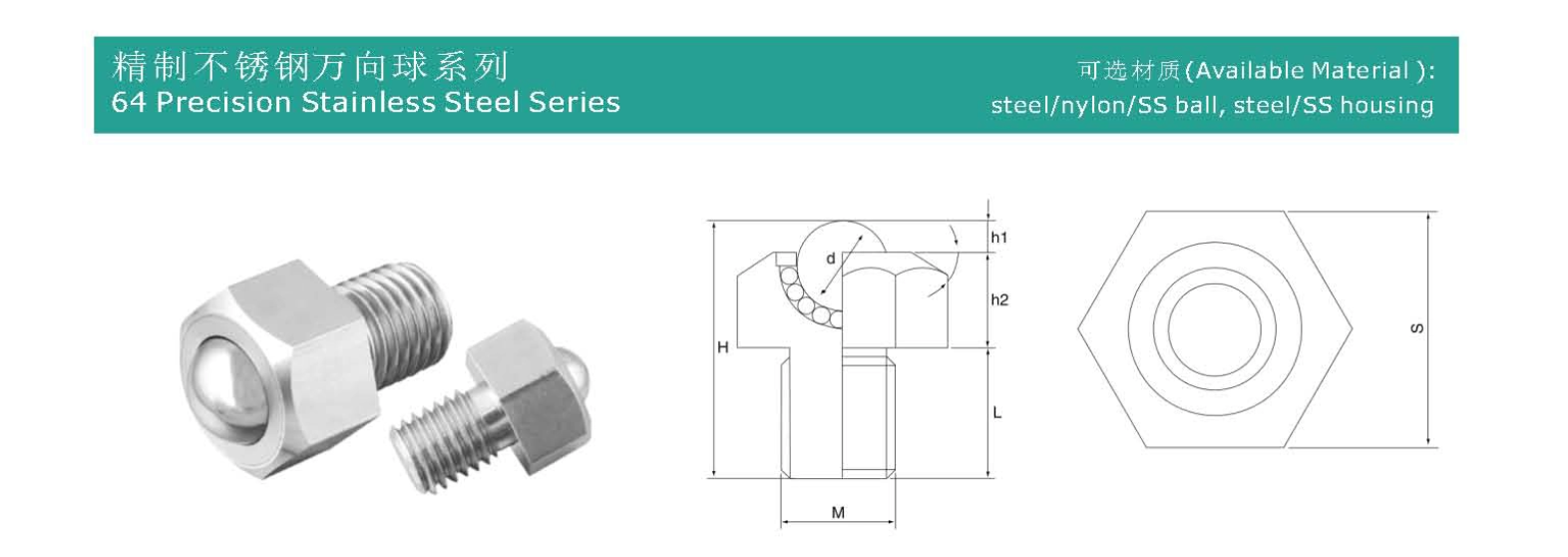

| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | ||||||||
| Materiales | Sugerir | Máx. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |
Una miniunidad de transferencia de bolas de precisión con montaje de rosca hexagonal, también conocida como rueda de bolas o émbolo de bola, es un componente compacto y de precisión para soporte de gravedad y cambio de dirección. Utiliza una bola de precisión en la parte superior para un rodamiento y deslizamiento multidireccional de baja fricción, y cuenta con una base de rosca hexagonal para una instalación fácil y segura en el equipo. Sus características principales son el diseño compacto, la fácil instalación, la rotación flexible y la capacidad de carga estable.
Fácil instalación, fijación segura: el diseño de rosca hexagonal permite una instalación y extracción sencillas con solo una llave. La conexión roscada proporciona una fuerte capacidad antirotación y un soporte estable.
Baja fricción, alta flexibilidad: la bola de precisión y la pista de rodadura permiten que la unidad gire con flexibilidad incluso bajo carga, lo que reduce eficazmente el desgaste del equipo y el consumo de energía.
Estructura compacta, ahorra espacio: el diseño mini lo hace ideal para usar en equipos con espacio limitado o dispositivos de precisión.
Alta capacidad de carga: A pesar de su pequeño tamaño, puede soportar cargas relativamente elevadas para sus dimensiones, gracias a la carcasa robusta y a los materiales de calidad.
Resistente al desgaste y duradero: fabricado con materiales de alta resistencia al desgaste para una larga vida útil, adecuado para operaciones de alta frecuencia.
Múltiples opciones de materiales: Hay varias combinaciones de materiales disponibles para adaptarse a diferentes entornos (por ejemplo, industria general, alimentos, corrosivos, salas limpias).
Esta mini unidad de transferencia de bolas se usa ampliamente en aplicaciones que requieren un posicionamiento preciso, transporte sin esfuerzo y cambio de dirección:
Instrumentos de precisión y equipos de prueba: se utilizan en accesorios de PCB, mesas ópticas y etapas de instrumentos de medición para un movimiento suave y un posicionamiento preciso de las muestras.
Equipos de automatización y líneas de producción:
Mecanismos de cambio de dirección: En líneas de montaje y transportadoras para alterar la trayectoria de las piezas de trabajo.
Mecanismos de soporte y deslizamiento: como pies para gabinetes pesados, aparamenta y mesas de máquinas herramienta para facilitar el movimiento.
Moldes y plantillas: instalados debajo de moldes o plantillas grandes para un ajuste y posicionamiento precisos.
Sistemas de logística y transporte: se utilizan en clasificadores y mesas de transferencia de bolas como complemento de los rodillos tradicionales, lo que permite el flujo libre multidireccional de artículos.
Muebles y equipos de exhibición de alta gama: como puertas corredizas, vitrinas móviles y soportes para TV, que brindan una experiencia de movimiento suave.
Considere los siguientes parámetros al seleccionar este producto:
Especificación de rosca: por ejemplo, M6x1, M8x1,25, M10x1,5, etc. (Diámetro de rosca x Paso).
Tamaño hexagonal (entre caras): por ejemplo, 8 mm, 10 mm, 13 mm, etc., debe coincidir con la llave.
Diámetro de la bola: por ejemplo, φ6 mm, φ8 mm, φ10 mm, etc. Un parámetro clave que determina la capacidad de carga y la flexibilidad.
Altura total: La altura total después de la instalación, que afecta la disposición del equipo.
Capacidad de carga estática: la carga estacionaria segura máxima que puede soportar una sola unidad.
Material de la bola y la carcasa: seleccionado según la carga y los requisitos ambientales (humedad, productos químicos, limpieza).
Método de montaje: Confirme si atornilla en un orificio roscado o pasa a través de un orificio libre y asegura con una tuerca.
La unidad de transferencia de bolas de precisión mini con montaje de rosca hexagonal es un componente funcional que combina una estructura inteligente, una instalación conveniente y un rendimiento excelente. Al convertir la fricción por deslizamiento en fricción por rodadura, mejora significativamente el rendimiento del movimiento del equipo, lo que lo convierte en un componente clave esencial en maquinaria de precisión, equipos de automatización y diversas soluciones de transmisión que ahorran mano de obra.
