| Material: | |
|---|---|
| Número de modelo: | |
| Cantidad: | |
31
RONWIN
HS Code: 8431390000
3112, 3125, 3138,3151, 3176
Varios diámetros de bolas de carga de 12 mm, 25 mm, 38 mm, 51 mm y 76 mm para diferentes requisitos de carga. Tiene un robusto cuerpo de acero mecanizado con una bola de acero con cojinete, un tratamiento superficial galvanizado, una fijación de brida de base y es apropiado para usar con una bola que se aplica hacia arriba o hacia abajo.

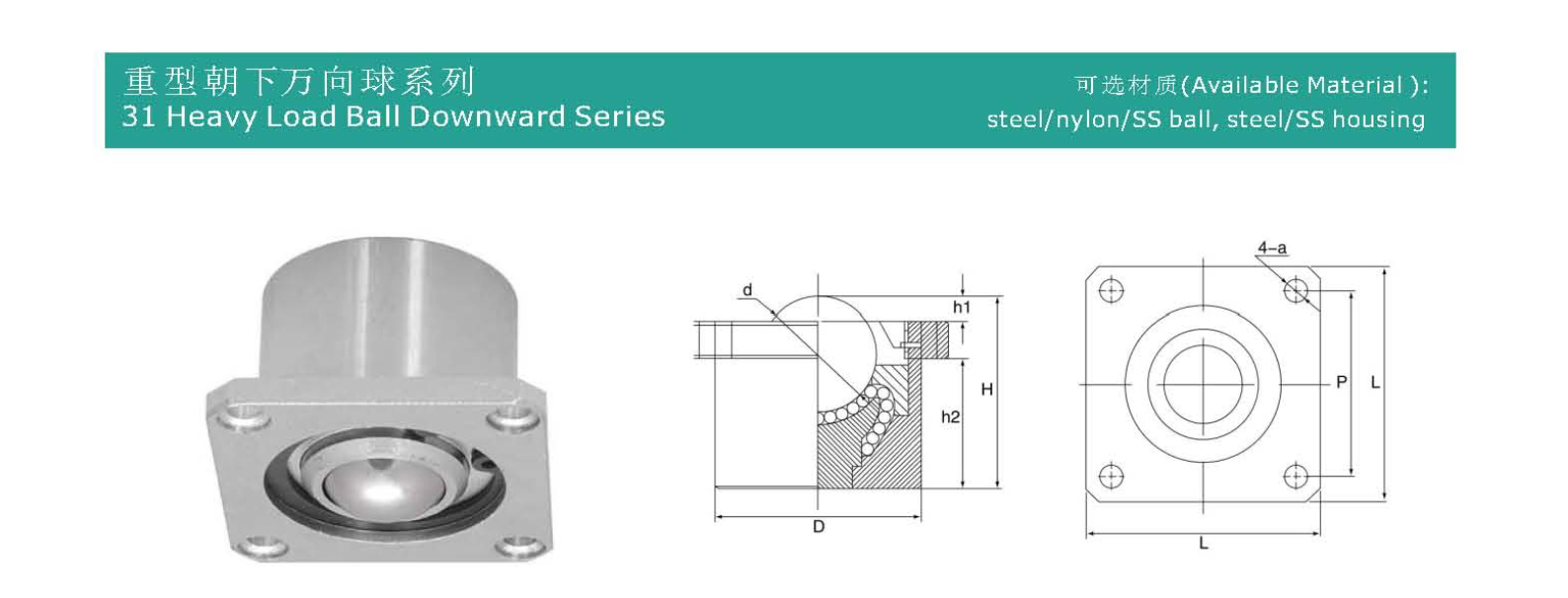

| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | Peso (g) | |||||||||
| Materiales | Sugerir | Máx. | d | D | h1 | h2 | H | L | P | a | ||
| 3112 | Licenciatura/CS | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | Licenciatura/CS | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | Licenciatura/CS | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | Licenciatura/CS | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | Licenciatura/CS | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
A menudo denominado "rodamiento de transferencia de bolas de alta resistencia montado en brida" o "unidad de transferencia de bolas de alta resistencia tipo brida", este es un componente mecánico diseñado para soportar cargas verticales sustanciales y al mismo tiempo permitir un movimiento multidireccional suave y de baja fricción.
Su función principal es convertir la fricción por deslizamiento en fricción por rodadura, permitiendo que equipos o cargas pesadas se muevan con facilidad y precisión en cualquier dirección en un plano horizontal.
El nombre se puede dividir con precisión en tres características clave:
Montaje de brida
La unidad cuenta con una brida de montaje circular con orificios para pernos distribuidos uniformemente.
Este diseño garantiza una instalación extremadamente segura y estable, resiste mejor cargas pesadas y fuerzas de impacto y evita que se mueva o se afloje bajo carga.
Servicio pesado
Se refiere a la capacidad del producto para soportar una presión vertical descendente extremadamente alta (carga dinámica/estática nominal).
Utiliza bolas de alta capacidad de carga, diseños especiales de asientos de bolas y materiales de alta resistencia (por ejemplo, acero endurecido, acero inoxidable y, a veces, bolas cromadas).
Apuntando hacia abajo
Indica claramente la dirección principal de carga.
La unidad de transferencia de bolas se instala con la bola hacia abajo, lo que significa que la plataforma de carga está encima de la bola y el peso presiona verticalmente sobre la bola. La bola hace contacto y rueda contra la pista o la superficie de apoyo que se encuentra debajo.
Unidad de transferencia de bolas
El núcleo es una bola de alta precisión que gira libremente dentro de un alojamiento de bola (zócalo). Una sola bola puede crear múltiples puntos de contacto rodantes en varias direcciones.
Imagine una "canica" colocada en el suelo; puede empujar un objeto sobre ella en cualquier dirección horizontal. La unidad de transferencia de bolas de alta resistencia montada en brida industrializa y amplía este principio:
Soporte de carga: Las cargas pesadas presionan la brida de la unidad a través de la plataforma de montaje, transfiriendo fuerza a la bola.
Guía y rodamiento: cuando la plataforma de carga necesita moverse horizontalmente, la bola gira dentro de su alojamiento mientras rueda contra la pista fija o la superficie debajo, lo que permite un movimiento suave y multidireccional.
Reinicio: Las unidades de transferencia de bolas de alta calidad cuentan con estructuras de carcasa precisas y resortes de reinicio, lo que garantiza que la bola permanezca centrada y sobresalga ligeramente cuando la carga se retira o se descarga parcialmente, lista para el siguiente ciclo de carga.
Capacidad de carga extremadamente alta: una sola unidad de transferencia de bolas de alta resistencia puede soportar desde varias toneladas hasta decenas de toneladas (según el modelo), con una capacidad aún mayor cuando se usa en combinación.
Coeficiente de fricción muy bajo: la fricción de rodadura es significativamente menor que la fricción de deslizamiento, lo que reduce la fuerza necesaria para mover cargas pesadas entre un 80% y un 95%, lo que ahorra energía y reduce el desgaste del equipo.
Movimiento preciso y flexible: permite un posicionamiento preciso y un movimiento direccional sin restricciones, adecuado para equipos pesados de precisión que requieren ajuste.
Instalación segura y alta estabilidad: la brida se fija con múltiples pernos, lo que ofrece una fuerte resistencia al impacto y las fuerzas laterales, lo que garantiza una larga vida útil.
Resistencia al desgaste y sin mantenimiento: normalmente fabricado con acero de aleación de alta resistencia con superficie endurecida y grasa de alto rendimiento precargada, lo que permite un funcionamiento a largo plazo sin mantenimiento incluso en entornos industriales hostiles.
Este componente es una "junta" crítica en la industria pesada, equipos de gran escala y sistemas logísticos.
Movimiento y Montaje de Maquinaria Pesada:
Moldes de gran tamaño (moldes de inyección, moldes de fundición a presión) para movimiento, posicionamiento y alineación.
Instalación y posicionamiento de máquinas herramienta, prensas de estampación, motores marinos, etc.
Plataformas de mantenimiento para rodamientos de aerogeneradores.
Sistemas de manipulación de materiales pesados:
Plataformas giratorias y platos giratorios: Para rotar, inspeccionar y procesar productos pesados.
Sistemas de carga por patines: Deslizar equipos grandes (por ejemplo, transformadores, reactores) a su posición sin equipo de elevación pesado.
Construcción naval y aeroespacial: Para mover grandes secciones o componentes del fuselaje.
Campos Industriales Especializados:
Maquinaria escénica: Para mover grandes escenarios giratorios, levantar orquestas, etc.
Militar y defensa: Para mover sistemas de radar pesados, dispositivos de lanzamiento, etc.
Equipos de prueba: Como bases móviles para mesas vibratorias de alta resistencia o probadores de fatiga.
Parámetros clave:
Carga nominal dinámica/estática: debe seleccionarse en función de la carga máxima, teniendo en cuenta un factor de seguridad.
Dimensiones de brida y patrón de orificios para pernos: Deben coincidir con la plataforma de montaje.
Diámetro y material de la bola: Los diámetros más grandes generalmente ofrecen una mayor capacidad de carga; La selección del material debe considerar factores ambientales (resistencia al óxido, resistencia a la corrosión).
Altura de instalación: Determina el espacio entre la plataforma de carga y la superficie de la pista.
Puntos de instalación:
La superficie de montaje debe ser plana y resistente para soportar la precarga del perno y la transmisión de carga.
Cuando se utilizan varias unidades de transferencia de bolas en combinación, asegúrese de que todas las partes superiores de las bolas estén en el mismo plano nivelado. De lo contrario, la carga recaerá en las unidades más altas, provocando daños por sobrecarga. A menudo se utilizan modelos de altura ajustable o cuñas de precisión.
La pista o superficie de apoyo debe tener suficiente dureza y suavidad (normalmente placas de acero endurecido o acero inoxidable) para proporcionar una superficie de rodadura suave y reducir el desgaste.
Los pernos deben apretarse al par especificado e inspeccionarse periódicamente.
Las bolas universales descendentes de alta resistencia montadas con bridas son componentes centrales de la moderna tecnología de traducción de alta resistencia. Hacen que movimientos aparentemente engorrosos sean flexibles, precisos y eficientes, proporcionando una solución clásica al desafío de ingeniería de "cómo mover fácilmente objetos masivos". Su valor no radica solo en el rendimiento de los componentes individuales, sino también en ofrecer una solución de movilidad modular, de baja fricción y altamente confiable para ingeniería de servicio pesado.
