RONWIN
HS Code: 8431390000
Una unidad de transferencia de bolas de alta resistencia con rosca de perno es un componente de transferencia de bolas robusto diseñado específicamente para soportar cargas extremadamente altas y condiciones de funcionamiento duras. Integra una bola de gran tamaño y alta dureza y una carcasa resistente con una rosca de perno de alta resistencia. Su objetivo principal de diseño es proporcionar un movimiento omnidireccional y de baja fricción al tiempo que garantiza la integridad estructural y una larga vida útil bajo alta presión, alto impacto y operación continua. Básicamente, sirve como una "articulación poderosa" en aplicaciones industriales para mover cargas extremadamente pesadas.
Este producto normalmente consta de los siguientes componentes clave:
Bola de servicio pesado:
Material: normalmente utiliza materiales con capacidad de carga ultra alta, como acero para cojinetes de cromo con alto contenido de carbono (GCr15), acero inoxidable endurecido a HRC 60 o superior (por ejemplo, 440 C) o acero de aleación endurecido en la superficie. Algunas versiones pueden someterse a fosfatado o cincado para mejorar la resistencia a la oxidación.
Tamaño: El diámetro de la bola es grande, normalmente oscila entre 25 mm y 100 mm o incluso más, para proporcionar un área de contacto más grande y una mayor capacidad de carga.
Casquillo/pista de bola de alta resistencia:
Hecho de acero endurecido o bronce de alta resistencia, rectificado con precisión para formar un par de alta precisión y baja fricción con la bola, capaz de distribuir uniformemente una inmensa presión.
Carcasa reforzada y rosca de perno:
Carcasa: Fabricada en acero de alta resistencia mediante forjado o fundición de precisión, presenta una estructura gruesa y robusta para soportar importantes cargas radiales y axiales.
Rosca de perno: este es el componente clave de montaje. Normalmente consta de roscas gruesas métricas (p. ej., M12, M16, M20, M30) o roscas UNC imperiales. La sección roscada es corta y resistente, lo que garantiza que pueda soportar altas fuerzas de corte y momentos de flexión, y que pueda atornillarse de forma segura en los orificios roscados de la base del equipo.
Sistema de sellado y lubricación:
Sellos de servicio pesado: generalmente equipados con múltiples anillos de sellado (por ejemplo, sellos de NBR o poliuretano) para prevenir eficazmente la entrada de polvo, virutas de metal y humedad, adaptándose a los entornos hostiles del taller.
Engrasador: Se incluyen engrasadores estándar (por ejemplo, racores Zerk) para facilitar el reabastecimiento regular de grasa para altas temperaturas o presiones extremas, lo que garantiza un funcionamiento suave y un desgaste reducido bajo cargas pesadas.
Capacidad de carga extremadamente alta: Diseñado específicamente para aplicaciones de servicio pesado, con capacidades de carga estática que alcanzan varias toneladas y altos índices de carga dinámica.
Durabilidad excepcional y resistencia al impacto: la construcción robusta y los materiales de alta calidad le permiten soportar impactos y vibraciones severos, resistiendo deformaciones o daños.
Rodamiento flexible omnidireccional: Mantiene un rodamiento omnidireccional de baja fricción incluso bajo alta presión, lo que hace que el movimiento de piezas de trabajo pesadas se realice sin esfuerzo.
Fácil instalación y mantenimiento: el diseño de rosca del perno permite una instalación muy sencilla: simplemente atorníllelo en un orificio preroscado y apriételo. Las interfaces de lubricación estándar facilitan el mantenimiento.
Sellado robusto: El excelente diseño de sellado garantiza una larga vida útil y confiabilidad en ambientes hostiles como aquellos con polvo y humedad.
Resistencia a altas temperaturas: muchos modelos utilizan grasas y materiales para altas temperaturas, lo que los hace adecuados para aplicaciones de altas temperaturas, como plataformas de soldadura.
Su principio básico es el mismo que el de los transfers de bolas estándar, pero reforzado para cargas pesadas:
Fijación: toda la unidad de transferencia de bolas se instala de forma segura en bancos de trabajo, toboganes o bases de equipos a través de la rosca de perno de alta resistencia en su parte inferior.
Soporte de carga: Las piezas de trabajo pesadas (por ejemplo, palanquillas de acero, moldes, componentes de maquinaria grandes) presionan la bola. El peso se transfiere a través de la bola al casquillo tratado térmicamente y a la carcasa reforzada.
Rodamiento: cuando es necesario mover la pieza de trabajo, se aplica una fuerza lateral. La bola rueda dentro de su casquillo, convirtiendo la fricción por deslizamiento entre la pieza de trabajo y la base en fricción por rodadura, lo que permite mover objetos muy pesados con una fuerza mínima.
Este componente es una parte fundamental de la industria pesada y se utiliza ampliamente en:
Cambio y ajuste de moldes: Se utiliza en prensas grandes y máquinas de moldeo por inyección para soportar y mover moldes que pesan decenas de toneladas.
Manipulación de materiales y placas de acero: facilita la alimentación, descarga y posicionamiento de placas de acero en bastidores de almacenamiento de materiales, máquinas cizallas y mesas de trabajo de máquinas cortadoras por láser.
Montaje y mantenimiento de maquinaria pesada: Se utiliza para mover engranajes grandes, carcasas de cojinetes y otros componentes, facilitando la alineación y la instalación.
Posicionadores de soldadura y plataformas de fijación: Soporta estructuras soldadas pesadas y permite girarlas fácilmente hasta la posición óptima para soldar.
Construcción naval y fabricación de vehículos pesados: se utiliza para mover grandes secciones de barcos o estructuras de vehículos.
Capacidad de carga estática: la carga máxima segura (en toneladas o kN) que puede soportar en estado estacionario.
Capacidad de carga dinámica: La carga recomendada (en toneladas o kN) que puede soportar mientras rueda.
Especificación de rosca de perno: por ejemplo, M20x2.5, M30x3.5, 1"-8UNF, etc.
Diámetro de la bola: Se relaciona directamente con la capacidad de carga y la suavidad de rodadura.
Altura de montaje: La altura total después de la instalación, que afecta el diseño de la mesa de trabajo.
Material y tratamiento térmico: El material y la dureza de la rótula.
Rango de temperatura de funcionamiento: determinado por la grasa y los materiales de sellado utilizados.
3419, 3422, 3425, 3438, 3451
Características: Diámetro opcional de la bola de carga para diferentes requisitos de carga. Se fabrica un cuerpo de acero sólido a partir de una sola pieza de acero utilizando máquinas CNC. Tiene un tratamiento superficial galvanizado y capacidad de carga de bolas de acero pesadas con carga de impacto. La fijación de la brida de la base permite insertar la bola hacia arriba o hacia abajo. La capacidad de carga oscila entre 60 kg y 550 kg.

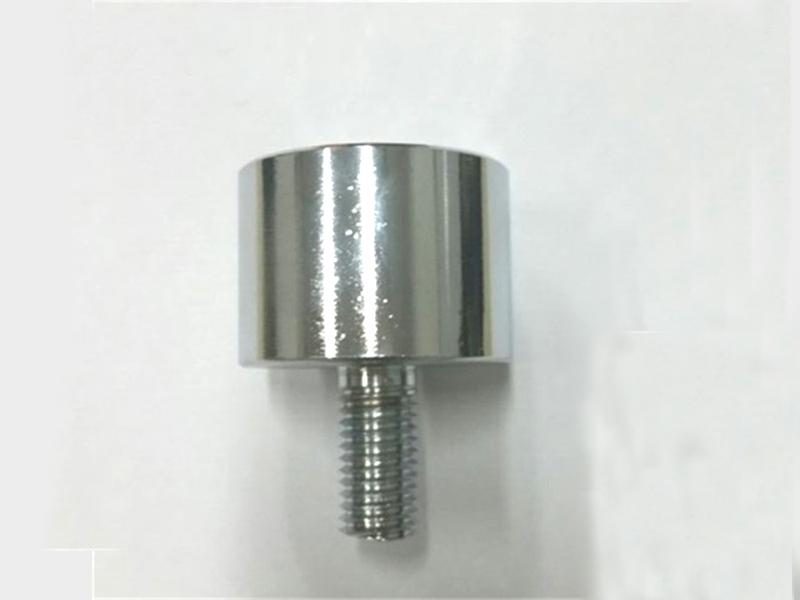

Fotografía del producto

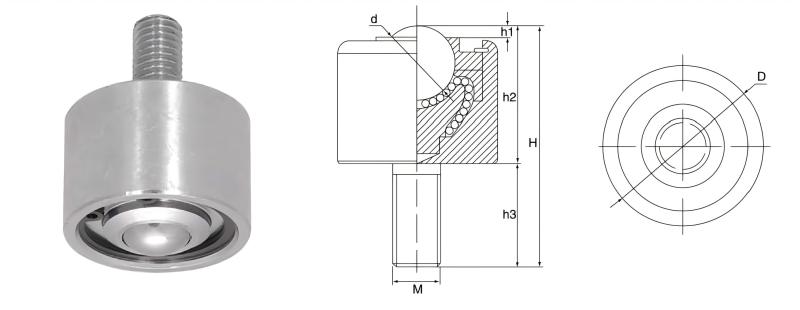

Especificaciones del producto
La unidad de transferencia de bolas de alta resistencia con rosca de perno es una poderosa herramienta para resolver el desafío de mover materiales pesados. A través de su estructura reforzada, su bola endurecida de gran tamaño y su conveniente método de montaje con pernos, convierte una fricción de deslizamiento significativa en una fricción de rodadura controlable. Esto reduce en gran medida la intensidad de mano de obra que implica mover objetos pesados, mejora la eficiencia del trabajo y la seguridad del equipo, lo que lo convierte en un componente clave indispensable para el ahorro de mano de obra y la automatización en la industria pesada.
