RONWIN
HS Code: 8431390000
Una unidad de transferencia de bolas de alta resistencia con perno, también conocida como rueda de bolas de alta resistencia o transferencia de bolas, es un componente especializado para el manejo de materiales y soporte de carga. Consiste principalmente en una bola de metal de alta resistencia y dureza (normalmente acero o acero inoxidable) y una carcasa robusta (normalmente con un perno roscado).
Su concepto de diseño principal es soportar y mover cargas pesadas utilizando una bola que puede girar libremente en todas las direcciones, transformando la fricción de deslizamiento en fricción de rodadura, reduciendo así drásticamente la resistencia al movimiento.
"Heavy-Duty" es su característica clave, lo que significa que está diseñado específicamente para soportar cargas elevadas y soportar duras condiciones de funcionamiento.
1. Pelota: Hecho de acero con alto contenido de cromo en carbono (p. ej., GCr15) o acero inoxidable (p. ej., 440C). Se somete a un rectificado de precisión y a un tratamiento térmico (enfriamiento) para lograr una dureza extremadamente alta (por encima de HRC 60), resistencia al desgaste y resistencia al impacto.
2. Carcasa/Toma: Normalmente están hechos del mismo acero al carbono o acero inoxidable de alta resistencia. El interior es un asiento de rodamiento esférico que coincide con precisión con la bola, lo que garantiza una rotación omnidireccional suave y al mismo tiempo soporta la carga de manera efectiva.
3. Perno roscado: Este es el núcleo de la característica "con montante". Generalmente es una varilla de metal resistente, fijada en un extremo a la parte inferior de la carcasa, con roscas externas (por ejemplo, métricas, imperiales o trapezoidales) mecanizadas en el otro extremo. Este diseño permite que la unidad de transferencia de bolas se instale y asegure fácilmente mediante tuercas o atornillándola directamente en los orificios roscados del equipo.
4. Principio de funcionamiento: Cuando una carga presiona la bola, la bola gira multidireccionalmente dentro de su alojamiento. El contacto entre la carga y la parte superior de la bola es relativamente estático, mientras que la fricción entre la parte inferior de la bola y la superficie de apoyo (por ejemplo, plataforma, riel) se convierte en la rotación de la bola misma. Esto hace que empujar la carga pesada sea muy sencillo.
1. Alta capacidad de carga: Ésta es la ventaja más destacada. La capacidad de carga de una sola unidad de transferencia de bolas de alta resistencia puede variar desde varios cientos de kilogramos hasta varias toneladas, satisfaciendo las necesidades de manipulación de equipos y moldes de gran tamaño.
2. Resistencia al movimiento reducida:Transforma la fricción de deslizamiento en fricción de rodadura, reduciendo la resistencia al movimiento a 1/10 ~ 1/50 del original, ahorrando significativamente mano de obra y energía.
3. Movimiento multidireccional flexible: La bola puede girar libremente en cualquier dirección horizontal (360°), lo que permite mover las cargas fácilmente en líneas rectas, curvas o incluso rotarlas en el lugar, lo que ofrece una gran maniobrabilidad.
4. Fácil instalación: El diseño de perno permite una instalación rápida y segura en diversos equipos, plataformas o accesorios especializados mediante una conexión roscada. El mantenimiento y el reemplazo también son muy convenientes.
5. Alta durabilidad: Gracias a los materiales de alta calidad y a los procesos de tratamiento térmico, tienen una vida útil extremadamente larga y pueden resistir el desgaste, la corrosión (especialmente los modelos de acero inoxidable) y los impactos.
6. Protege las superficies de los cojinetes: Al reducir el arrastre y el raspado, previenen eficazmente rayones y daños en pisos o mesas de equipos.
Las unidades de transferencia de bolas de servicio pesado con pernos son las "potencias" y los "pesos pesados ágiles" del campo industrial y se encuentran comúnmente en los siguientes escenarios.
Manejo y posicionamiento de moldes: Además de máquinas de moldeo por inyección, máquinas de fundición a presión y prensas de estampado, para el cambio, alineación y movimiento rápidos de moldes pesados.
Reubicación de equipos grandes: Instalación, mantenimiento y reposicionamiento de maquinaria grande y equipos de línea de producción dentro de las fábricas.
Transporte de piezas pesadas: En la industria de fabricación de maquinaria, aeroespacial y de automoción, para el movimiento de grandes placas de acero, bloques de motores, bases de máquinas herramienta, etc.
Logística y Almacenamiento: Se utilizan como ruedas móviles (a menudo con sistemas de frenado) en la parte inferior de bastidores de servicio pesado o como componentes de carga para transpaletas de servicio pesado.
Vehículos y Plataformas Especiales: Equipos escénicos, vehículos de rescate y equipos militares, como soportes retráctiles y ruedas.
Construcción naval y estructura de acero: Se utiliza para mover grandes secciones de barcos y componentes estructurales de acero.
Al seleccionar, se deben considerar exhaustivamente los siguientes parámetros clave.
1. Capacidad de carga: Este es el factor principal. Calcule la carga estática y dinámica máxima que debe soportar cada unidad de transferencia de bolas e incluya un margen de seguridad (normalmente se recomienda un factor de seguridad de 1,5 a 2).
2. Material de la bola y tratamiento superficial:
Acero al Carbono: Económico, de alta dureza, apto para ambientes industriales en general.
Acero Inoxidable: Resistente a la corrosión, apto para ambientes alimentarios, farmacéuticos, químicos o húmedos.
Galjanoplastia de zinc/cromo: Proporciona prevención adicional contra la oxidación.
3. Diámetro de la bola: Generalmente, un diámetro de bola mayor ofrece una mayor capacidad de carga y un movimiento más suave. Las especificaciones comunes van desde 8 mm hasta más de 60 mm.
4. Especificaciones de los montantes: Confirme el tipo de rosca (p. ej., métrica, UNC/UNF), el diámetro, el paso y la longitud para garantizar la compatibilidad con sus orificios de montaje.
5. Entorno operativo: Considere la presencia de polvo, escombros o humedad. En entornos hostiles, pueden ser necesarios modelos con sellos protectores para evitar que entren contaminantes en la carcasa y afecten la suavidad de rodadura y la vida útil.
6. Estilo de montaje: Además del perno roscado común, existen variantes con soportes de brida o bases soldadas. Elija según su estructura de montaje específica.
Las unidades de transferencia de bolas de la serie 21 se fabrican según especificaciones estrictas. Con tamaños de bolas de carga que van desde 8 mm a 60 mm de diámetro y una capacidad de carga de 8 kg a 1600 kg cuando se emplean con bola hacia arriba o hacia abajo, brindan el mejor rendimiento disponible actualmente en aplicaciones de transferencia de carga. Las roscas están integradas porque cada unidad está mecanizada por CNC a partir de una sola pieza de acero. Alta capacidad de carga, orificio para salida de suciedad, bola de rodamiento de acero o acero inoxidable, carcasa de acero o acero inoxidable y fijación con pernos.

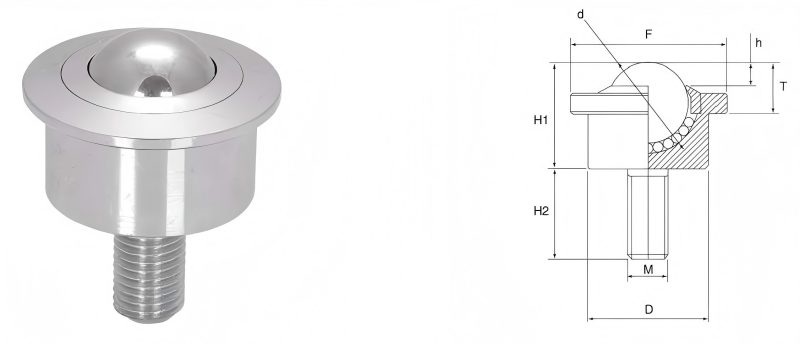

| Modelo No. | Capacidad de carga (kg) | Dimensions | Peso (kg) | |||||||||
| Materiales | Sugerir | Máx. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | Licenciatura/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | Licenciatura/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | Licenciatura/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | Licenciatura/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | Licenciatura/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125K | Licenciatura/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | Licenciatura/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | Licenciatura/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | Licenciatura/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | Licenciatura/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
La unidad de transferencia de bolas de alta resistencia con perno es un componente industrial aparentemente simple pero de vital importancia. A través de su inteligente diseño mecánico, resuelve el desafío industrial generalizado de mover cargas pesadas con dificultad, mejorando significativamente la eficiencia, la seguridad y la flexibilidad del trabajo, al tiempo que reduce la intensidad de la mano de obra y el desgaste del equipo. Desempeña un papel indispensable en los sectores modernos de la industria pesada, la manufactura y la logística.
