42
RONWIN
HS Code: 8431390000
Una unidad de transferencia de bolas pesadas a prueba de golpes con resorte es un componente omnidireccional de manipulación de materiales de alta resistencia diseñado para facilitar el movimiento suave de cargas pesadas, desiguales o delicadas en cualquier dirección mientras absorbe impactos, vibraciones y compensa las irregularidades de la superficie. Es una mejora significativa con respecto a una unidad de transferencia de bolas estándar para aplicaciones exigentes.
Piense en ello como una "ruedita" de alta resistencia, pero para una superficie estacionaria, donde la carga se mueve sobre la parte superior de la bola.
El nombre en sí desglosa su conjunto de características principales.
Característica: Esta es la característica definitoria. Toda la carcasa de la bola está montada sobre un robusto resorte interior.
Beneficio:
Absorción de impactos: cuando se aplica o deja caer una carga pesada sobre la unidad, el resorte se comprime, absorbiendo la energía del impacto en lugar de transferirla al marco del transportador, al piso o a la carga misma.
Compensación de carga: ajusta automáticamente la altura de la bola para adaptarse a fondos de carga, paletas o maquinaria irregulares. Esto asegura que el peso de la carga se distribuya uniformemente entre varias unidades, incluso si no están todas en el mismo plano.
Contacto constante: la tensión del resorte garantiza que la bola mantenga un contacto positivo con la carga, evitando que se mueva, rebote o cuelgue de una sola unidad.
Característica: Esto es el resultado de la carga del resorte combinada con un diseño robusto. Los componentes están construidos para soportar ciclos de impacto repetidos sin fallar.
Beneficio: Protege tanto la unidad como la carga de daños causados por impactos repentinos, aumentando significativamente la vida útil del equipo y previniendo daños al producto.
Característica: Construido con materiales de alta resistencia como:
Bola: Acero al carbono cromado endurecido, acero inoxidable o, a veces, nailon para entornos específicos.
Carcasa: Acero al carbono o acero inoxidable forjado o mecanizado.
Diámetro de bola grande: Las unidades de servicio pesado tienen bolas más grandes (por ejemplo, 50 mm, 75 mm, 100 mm y más) para distribuir la carga sobre una superficie mayor.
Beneficio: Capaz de soportar cargas estáticas y dinámicas extremadamente altas, que a menudo van desde varios cientos de kilogramos hasta varias toneladas. por unidad.
Característica: La bola gira libremente en cualquier dirección horizontal dentro de su casquillo.
Beneficio: Proporciona máxima maniobrabilidad, permitiendo rotar, desplazar o colocar cargas lateralmente con un mínimo esfuerzo. Esto elimina la necesidad de complejos mecanismos de dirección.
Característica: La bola se asienta en un sistema de rodamientos de precisión (a menudo una serie de rodamientos de bolas o agujas más pequeños) que permite una rotación suave y de baja fricción. Se incorporan juntas de alta calidad (a menudo juntas de contacto de laberinto o de triple labio).
Beneficio: El sistema de rodamientos maneja las cargas radiales para un movimiento suave, mientras que los sellos protegen los mecanismos internos del polvo, la arena, la humedad y otros contaminantes, lo que garantiza la confiabilidad en entornos hostiles.

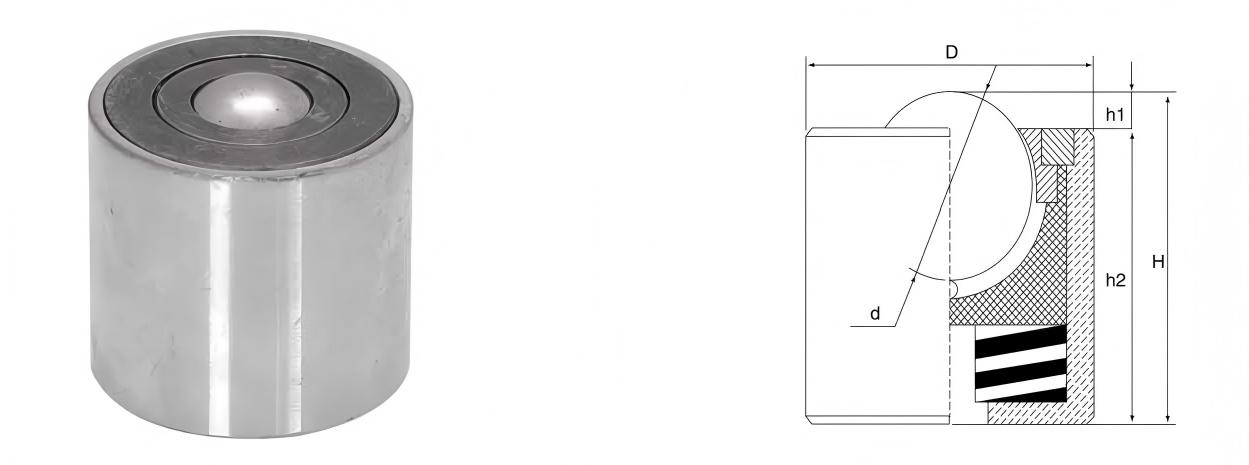

| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | Peso (g) | ||||||
| Materiales | Comprimir | Sugerir/Máx. | d | D | h1 | h2 | H | ||
| 4210 | Licenciatura/CS | 15kgf | 20/25 | 9.52 | 20 | 2 | 23 | 25 | 42 |
| 4215 | Licenciatura/CS | 40kgf | 50/60 | 15.875 | 28 | 3 | 33 | 36 | 120 |
| 4219 | Licenciatura/CS | 60kgf | 70/80 | 19.05 | 38 | 3 | 35 | 38 | 280 |
| 4225 | Licenciatura/CS | 100kgf | 120/150 | 25.40 | 44 | 5 | 40 | 45 | 390 |
Estas unidades son indispensables en industrias donde es necesario mover, colocar o transferir artículos pesados, engorrosos o delicados con precisión y cuidado.
Caso de uso: Colocación de grandes bastidores de máquinas CNC, generadores industriales, prensas de estampado y componentes de turbinas en el piso de ensamblaje.
Por qué se usa: La carga del resorte compensa las bases irregulares de la máquina y la función a prueba de golpes protege las superficies mecanizadas con precisión contra daños por impacto durante el posicionamiento.
Caso de uso: Mover y alinear alas de aviones, secciones de fuselaje y otras estructuras compuestas de gran tamaño.
Por qué se usa: Las unidades permiten microajustes en cualquier dirección. La absorción de impactos es fundamental para proteger estructuras compuestas delicadas y valoradas en varios millones de dólares contra grietas o puntos de tensión.
Caso de uso: Transferencia de troqueles de estampado masivos de varias toneladas dentro y fuera de prensas.
Por qué se usa: Permite un movimiento lateral preciso para alinear el troquel con los rieles de prensa. La carga del resorte absorbe el impacto inicial cuando se coloca el troquel.
Caso de uso: Se utiliza en la unión de dos transportadores o como parte de una plataforma giratoria manual para cambiar la dirección de paletas pesadas, rollos de acero o contenedores grandes.
Por qué se usa: permite al operador empujar fácilmente una carga pesada en una nueva dirección con una fuerza mínima. Las unidades de transferencia de bolas suelen montarse al ras de una placa de acero para crear una "mesa de transferencia de bolas".
Caso de uso: Mover bastidores de vehículos, bloques de motores y conjuntos grandes entre estaciones de producción.
Por qué se usa: Proporciona flexibilidad para ajustes manuales y protege tanto el componente como la estación de trabajo de las fuerzas de impacto.
Caso de uso: Manejo de equipos industriales pesados, grandes generadores o maquinaria hecha a medida en un almacén.
Por qué se utiliza: una forma sencilla y rentable de mover artículos que son demasiado pesados para las transpaletas estándar o que tienen forma irregular.
| Característica | Unidad pesada a prueba de golpes con resorte | Unidad de transferencia de bolas estándar |
|---|---|---|
| Capacidad de carga | Muy alto (500 kg - 5000 kg+) | Bajo a moderado (50 kg - 500 kg) |
| Manejo de impacto | Excelente (Diseñado para ello) | Deficiente (Rígido, los impactos dañan la unidad y la carga) |
| Cargas desiguales | Compensa automáticamente | Puede causar atascos y desgaste desigual. |
| Costo | superior | inferior |
| Solicitud | Posicionamiento pesado, delicado y crítico. | Cargas ligeras y uniformes, transporte sencillo |
En resumen, la unidad de transferencia de bolas pesadas a prueba de golpes y accionada por resorte es una solución de ingeniería para los problemas de manipulación de materiales más desafiantes. Es el componente ideal cuando necesita combinar una capacidad de carga extrema con una maniobrabilidad precisa y protegida contra golpes. Al absorber energía y compensar las imperfecciones, protege tanto el producto como la infraestructura, lo que lo convierte en un activo fundamental en la industria pesada, aeroespacial y de fabricación avanzada.
