RONWIN
HS Code: 8431390000
4115, 4122, 4130, 4145
Las cizallas, prensas, máquinas de moldeo, bases de herramientas, frenos de prensa y aplicaciones de carga de impacto utilizan unidades accionadas por resorte. Las unidades de bolas con resorte reducen el daño causado por cargas de impacto. También permiten cambios de dimensiones relacionados con la temperatura y se autoajustan para distribuir las cargas uniformemente.
Las características incluyen un cuerpo de acero sólido mecanizado a partir de una sola pieza de acero usando una máquina CNC, un tratamiento superficial galvanizado, una bola de acero con rodamiento con una alta capacidad de carga, un resorte incorporado con carga de choque y una fijación de brida superior.

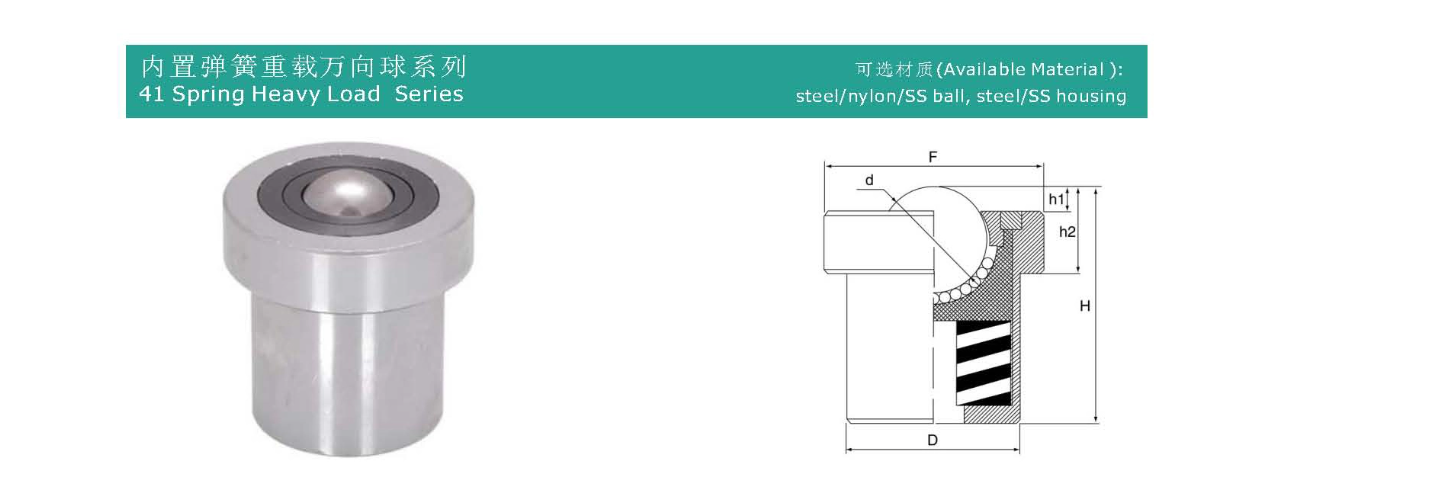

| Número de modelo | Capacidad de carga (kg) | Dimensiones (mm) | Peso (g) | |||||||
| Materiales | Comprimir | Sugerir/Máx. | d | D | F | h1 | h2 | H | ||
| 4115 | Licenciatura/CS | 40kgf | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | Licenciatura/CS | 60kgf | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | Licenciatura/CS | 100kgf | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | Licenciatura/CS | 200 kgf | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
Se trata de un dispositivo combinado cuya función principal es proporcionar un punto de apoyo rodante multidireccional con elasticidad y capacidad de reinicio automático.
Principio de funcionamiento:
Rodamiento y rodamiento de carga: cuando un objeto (p. ej., pieza de trabajo, equipo, placa) se mueve a través de este dispositivo, su peso presiona la bola de la unidad de transferencia de bolas. La transferencia de bolas puede rodar en cualquier dirección horizontal con baja fricción, guiando y moviendo fácilmente objetos pesados.
Amortiguación y compresión: cuando la carga es excesiva o se produce un impacto hacia abajo, la presión supera la precarga del resorte interno, lo que hace que toda la unidad de transferencia de bolas (incluidas la carcasa y la bola) comprima el resorte hacia abajo.
Restablecimiento automático y compensación de altura: cuando la carga disminuye o el impacto desaparece, el resorte empuja hacia arriba, devolviendo la unidad de transferencia de bolas a su altura original. Este diseño compensa las superficies irregulares del equipo o de la pista y absorbe vibraciones y golpes.
Cabezal de transferencia de bolas: el componente móvil central. Por lo general, consta de una bola de metal de precisión (p. ej., acero al carbono, acero inoxidable) o nailon y un casquillo correspondiente (carcasa del cojinete). El casquillo normalmente contiene múltiples rodamientos de bolas pequeñas que garantizan que la bola gire suavemente en múltiples direcciones.
Primavera: el componente funcional central. Instalado debajo del cabezal de transferencia de bola, proporciona empuje hacia arriba y capacidad de amortiguación. La fuerza del resorte se diseña según los requisitos de carga.
Base de montaje de brida: la base estructural y la interfaz de instalación. Es una estructura cilíndrica o en forma de disco con un círculo de orificios de montaje. Se puede fijar de forma fácil y segura a plataformas de equipos, marcos o placas de soporte en líneas transportadoras mediante pernos o tornillos.
Alojamiento/Manga: Generalmente una estructura cilíndrica que encierra el resorte y parte del casquillo de transferencia de bolas. Sirve para proteger el resorte, evitar que entre polvo y escombros y guiar el movimiento vertical del resorte.
Amortiguación y absorción de impactos: el resorte absorbe eficazmente los impactos y vibraciones generados durante la manipulación, protegiendo los equipos y productos de precisión transportados.
Altura autoadaptable: puede compensar automáticamente las superficies de soporte irregulares, asegurando que todos los puntos de soporte compartan la carga de manera uniforme.
Protección de Superficies: Reduce los impactos rígidos tanto en el equipo como en la propia unidad de transferencia de bolas, extendiendo la vida útil. Para superficies transportadoras hechas de materiales blandos (p. ej., madera, ciertos plásticos), la presión del resorte puede evitar hendiduras.
Flexibilidad y baja fricción: conserva la capacidad de rodamiento multidireccional inherente de las transferencias de bolas, lo que facilita mucho el posicionamiento y el giro de objetos pesados.
Fácil instalación: el diseño de brida permite una instalación muy rápida y segura, simplemente requiere atornillar.
Precarga ajustable (algunos modelos): algunos modelos de alta gama pueden ofrecer precarga de resorte ajustable para adaptarse a diferentes requisitos de carga.
Este dispositivo se usa ampliamente en sistemas de procesamiento y manejo de materiales que requieren flexibilidad, amortiguación y posicionamiento preciso:
Sistemas transportadores de línea de ensamblaje: Actúa como una estación de amortiguación y giro, especialmente en los cruces donde las piezas de trabajo deben pasar suavemente de una línea a otra.
Cambio y posicionamiento de matrices/moldes: Se utiliza en prensas de estampado grandes, máquinas de moldeo por inyección, etc., para soportar y facilitar el movimiento de moldes pesados.
Plataformas de ensamblaje de precisión: Sirven como puntos de soporte en mesas de ensamblaje de precisión donde se requiere un ajuste manual de las posiciones de componentes pesados.
Traducción de equipos pesados: se utiliza para mover máquinas herramienta, gabinetes grandes, etc.; La carga del resorte puede absorber las vibraciones causadas por suelos irregulares.
Elevadores y Plataformas Elevadoras: Sirven como puntos de apoyo de guía y amortiguación para la plataforma.
Herramientas y accesorios especializados: en estaciones de prueba o procesamiento donde se necesita "flotación" de la pieza de trabajo.
Capacidad de carga: este es el parámetro de selección más crítico. Se debe calcular la carga estática y dinámica máxima que debe soportar cada unidad de bolas y seleccionar un producto con las especificaciones correspondientes. La capacidad de carga está determinada principalmente por la rigidez del resorte.
Carrera: La distancia máxima compresible del resorte. Es necesario garantizar que este golpe sea suficiente para soportar las variaciones de altura y los impactos esperados.
Material y tamaño de la bola:
Material: Las bolas de acero inoxidable son resistentes a la corrosión, adecuadas para entornos alimentarios, farmacéuticos o limpios; las bolas de acero al carbono son económicas y tienen una gran capacidad de carga; Las bolas de nailon no rayan las superficies del producto.
Tamaño: Los diámetros de bola más grandes generalmente proporcionan un rodamiento más suave y una mayor capacidad de carga.
Dimensiones de instalación: Verifique que el diámetro del orificio de la brida, el espacio entre orificios (PCD) y las dimensiones generales sean adecuados para el espacio disponible en el equipo.
Entorno operativo: considere la temperatura, la humedad, la presencia de productos químicos corrosivos, etc., para seleccionar el material apropiado (por ejemplo, acero inoxidable) y el tipo de lubricación.
La unidad de transferencia de bolas montada en brida accionada por resorte es un componente industrial de alto rendimiento que integra funciones de rodadura, amortiguación y conveniente instalación. A través de principios mecánicos simples, resuelve problemas relacionados con la fricción, la compensación de impactos y el posicionamiento preciso en el manejo de cargas pesadas. Es un pequeño componente indispensable e "inteligente" en equipos de automatización y sistemas de manipulación de materiales.
