27
RONWIN
HS Code: 8431390000
Una unidad de transferencia de bolas de carga pesada con montaje en brida superior es un componente de manipulación de materiales omnidireccional y de alta resistencia. Consiste en una gran bola de carga asentada en una carcasa que contiene muchas bolas más pequeñas y de precisión, lo que permite que la bola principal gire libremente en cualquier dirección. El "Montaje de brida superior" se refiere a su método de instalación, donde la unidad se deja caer en un orificio precortado en una superficie (como una mesa o plataforma transportadora) y se asegura desde la parte superior con pernos, lo que hace que la instalación y el desmontaje sean muy simples. Estas unidades están diseñadas para soportar y facilitar el movimiento de cargas extremadamente pesadas con el mínimo esfuerzo.
Materiales resistentes: la bola principal y la carcasa generalmente están hechas de acero endurecido, acero inoxidable o, a veces, acero cromado para máxima resistencia, resistencia al desgaste y durabilidad.
Bola de carga grande: la bola principal es significativamente más grande que las de las unidades estándar y está diseñada para distribuir cargas puntuales elevadas sobre una superficie mayor.
Mecanismo de rodamiento de alta capacidad: el casquillo está lleno de bolas de precisión endurecidas (el mecanismo de "transferencia") que permiten que la bola principal gire con muy baja fricción. Estos suelen estar sellados y lubricados permanentemente de por vida.
Fácil instalación: La unidad cuenta con una brida o labio que descansa sobre la superficie superior de la placa de montaje. Se fija mediante pernos que pasan a través de los orificios de esta brida. Ésta es su característica definitoria.
No se requiere acceso inferior: a diferencia de las unidades atornillables que requieren acceso debajo de la mesa, las unidades con brida superior se pueden instalar y quitar desde arriba. Esta es una gran ventaja para muchas estructuras.
Segura y estable: Cuando se atornilla, la brida proporciona una base amplia y estable que resiste el vuelco y el balanceo bajo cargas pesadas y cambiantes.
Diseñado para un peso extremo: no son para cajas de luz. Las unidades individuales pueden tener capacidades de carga dinámica que van desde varios cientos de kilogramos (kg) hasta varios miles de kg por unidad.
Clasificación de carga estática: la capacidad de carga estática (cuando la carga está estacionaria) suele ser de 3 a 5 veces mayor que la capacidad de carga dinámica, lo que garantiza que no se deforme bajo cargas almacenadas.
Movimiento omnidireccional: la principal ventaja es que permiten mover cargas en cualquier dirección horizontal con una fuerza de empuje mínima, además de rotarlas fácilmente.
Baja fricción de arranque y rodadura: la fabricación de alta calidad garantiza un movimiento suave, evitando el "deslizamiento" y permitiendo colocar objetos pesados con precisión.
Ciclo de trabajo: Diseñado para uso continuo o semicontinuo en entornos industriales exigentes.
Opciones con resorte: muchos modelos resistentes están disponibles con un mecanismo de resorte que levanta la bola ligeramente por encima de la superficie de montaje. Esto mantiene la carga elevada cuando no está en uso y garantiza que la carga se comparta entre varias unidades.
Sellado: Las opciones incluyen sellos de goma o sellos de laberinto para proteger los cojinetes internos del polvo, los residuos y la humedad, lo cual es fundamental para la longevidad en entornos hostiles.

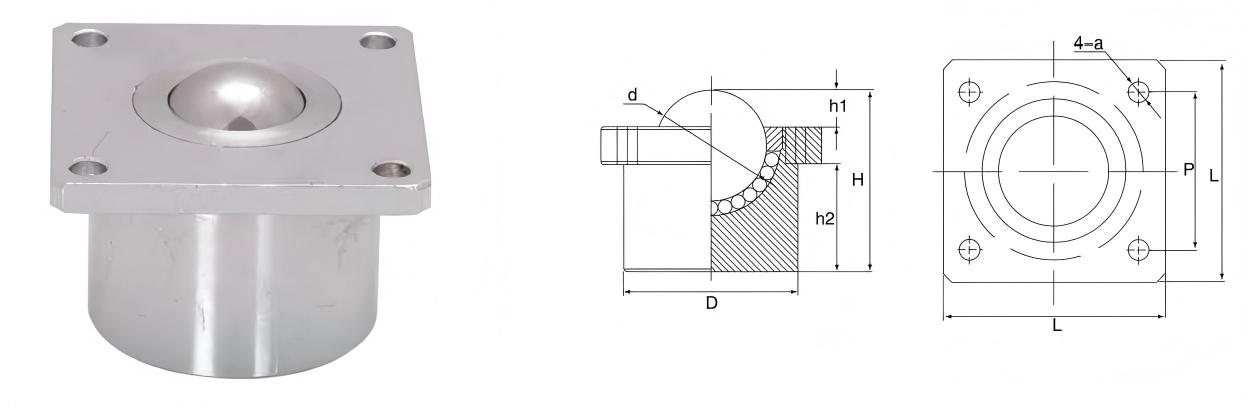

| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | Peso (g) | |||||||||
| Materiales | Sugerir | Máx. | d | D | h1 | h2 | H | L | P | a | ||
| 2712 | Licenciatura/CS | 15 | 20 | 12 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 100 |
| 2725 | Licenciatura/CS | 150 | 200 | 25.4 | 45 | 5.6 | 31.7 | 42 | 57 | 45 | 6 | 490 |
| 2730 | Licenciatura/CS | 250 | 300 | 30.16 | 54 | 6.5 | 37.5 | 50 | 68 | 54 | 6.5 | 1100 |
| 2738 | Licenciatura/CS | 350 | 400 | 38.1 | 60 | 12.7 | 36.6 | 62 | 76 | 58 | 7.0 | 1400 |
| 2751 | Licenciatura/CS | 600 | 700 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 6400 |
La combinación única de enorme resistencia, fácil montaje y movimiento multidireccional hace que estas unidades sean indispensables en escenarios específicos de carga pesada.
Fabricación de automóviles: se utiliza en plantillas y accesorios de ensamblaje para posicionar y rotar componentes pesados como bloques de motor, transmisiones y bastidores de vehículos.
Aeroespacial: Facilitar el movimiento y la alineación precisos de grandes alas de aviones, secciones de fuselaje y otros componentes.
Maquinaria Industrial: Asistiendo en el montaje e instalación de prensas grandes, máquinas de moldeo por inyección y equipos CNC.
Transferencia multidireccional: se instala una rejilla de unidades de transferencia de bolas al ras de la superficie de una mesa (a menudo denominada "mesa de transferencia de bolas"). Esto crea una zona donde las paletas, cajas o maquinaria pesadas pueden empujarse fácilmente fuera de una línea transportadora, rotarse 90 grados o transferirse a otra cinta transportadora.
Estaciones de cambio de dirección: fundamentales en líneas de logística y fabricación donde la ruta del flujo del producto debe cambiar sin sistemas transportadores complejos.
Soporte y movimiento de láminas de metal: se utiliza junto con plegadoras y cortadoras láser para soportar láminas de metal grandes y pesadas (por ejemplo, placas de acero), lo que permite a los operadores deslizarlas a su posición para procesarlas sin rayar la superficie.
Muelles de carga y almacenes: integrados en placas de muelle de alta resistencia o secciones de piso para ayudar a maniobrar paletas completamente cargadas que pesan miles de kilogramos dentro y fuera de los camiones.
Rotadores de paletas: Se utilizan como componente clave en dispositivos diseñados para rotar paletas pesadas para envolverlas o despaletizarlas.
Cualquier dispositivo de sujeción o plantilla de ensamblaje personalizado que requiera que un operador o robot pueda reposicionar o girar fácilmente un componente pesado a menudo incorporará estas unidades.
| Característica | Montaje de brida superior | Montaje atornillado (tipo perno) | Montaje de brida inferior |
|---|---|---|---|
| Método de montaje | Caído en un agujero, atornillado desde arriba. | Perno roscado atornillado desde abajo en un orificio roscado. | Los pernos pasan a través de la brida desde arriba, pero la brida se asienta bajo la superficie de montaje. |
| Facilidad de instalación | Muy fácil. No se necesita acceso al fondo. | Difícil. Requiere golpeteo preciso y acceso por debajo. | Moderado. Requiere un orificio de paso y acceso debajo para tuercas. |
| Estabilidad bajo carga | Excelente. La brida ancha resiste el balanceo. | Bueno, pero depende de la fuerza del hilo. | Excelente, similar a la brida superior. |
| Mejor para | Placas gruesas, mesas y superficies donde el acceso inferior esté restringido. | Superficies delgadas donde se puede formar un hilo fuerte. | Situaciones en las que es fundamental tener una superficie superior perfectamente nivelada. |
Las unidades de transferencia de bolas para cargas pesadas con montaje en brida superior son la solución ideal cuando necesita mover cargas masivas y engorrosas sin esfuerzo en cualquier dirección. Su construcción robusta garantiza confiabilidad bajo estrés extremo, mientras que su diseño de brida montada en la parte superior ofrece una flexibilidad de instalación incomparable. Son componentes fundamentales para crear sistemas de manipulación de materiales eficientes, ergonómicos y seguros en los entornos industriales más exigentes, desde plantas automotrices hasta talleres de maquinaria pesada.
