RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676
Características: Fijación empotrada, el cuerpo de la unidad de transferencia de bolas está mecanizado mediante una pieza de barra de acero sólida, una bola de carga de acero que puede proporcionar una mayor capacidad de carga, orificio de salida de suciedad, cubierta desmontable de fijación con tornillos. Todo el material de acero inoxidable está disponible bajo pedido.

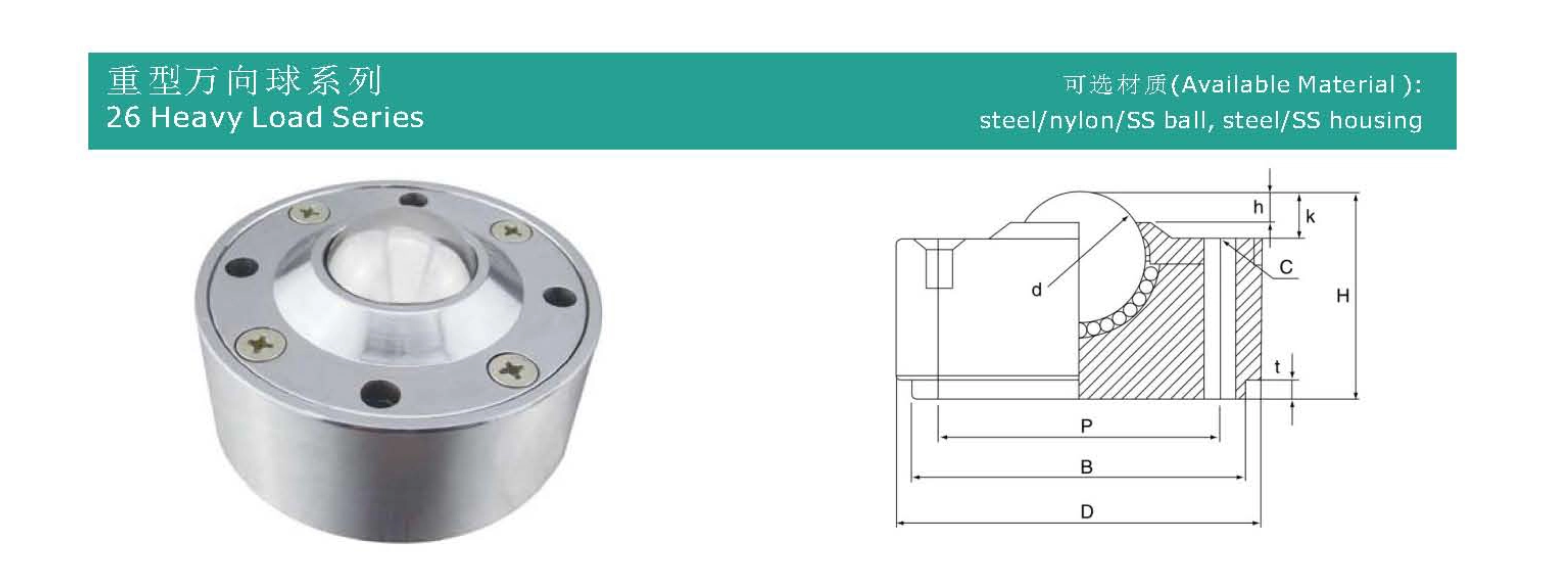

| Modelo No. | Capacidad de carga (kg) | Dimensiones (mm) | Peso (g) | |||||||||
| Materiales | Sugerir | Máx. | d | D | h | H | K | B×t | P | C | ||
| 2625 | Licenciatura/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | Licenciatura/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | Licenciatura/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | Licenciatura/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
La unidad de transferencia de bolas de precisión para servicio pesado es un dispositivo de guía rodante de alta resistencia y alta carga diseñado para un movimiento suave y un posicionamiento preciso de equipos pesados, piezas de trabajo grandes o sistemas de transporte. Con una estructura de montaje empotrada, la cabeza esférica de la unidad se puede incrustar debajo de la superficie de la placa de montaje, logrando una disposición al ras o ligeramente sobresaliente con la superficie de soporte para garantizar un movimiento sin interferencias y una transición suave de las piezas de trabajo.
Alta capacidad de carga: fabricado con acero aleado de alta calidad (como acero para rodamientos GCr15) o con tratamiento superficial endurecido, con una capacidad de carga que varía desde varios cientos de kilogramos hasta varias toneladas. Adecuado para maquinaria pesada, manipulación de moldes, líneas de producción automatizadas y aplicaciones similares.
Montaje empotrado: La placa de montaje está premecanizada con avellanados para incrustar parcialmente la bola, evitando interferencias estructurales. Particularmente ideal para transporte continuo de superficies planas o aplicaciones que requieren un deslizamiento perfecto de la pieza de trabajo.
Estructura de rodamiento de precisión: soportada internamente por múltiples filas de rodamientos de bolas o de agujas de precisión, lo que garantiza una rotación de 360° de alta flexibilidad y baja resistencia de la bola y reduce la fuerza motriz.
Diseño protector: Sellos o revestimientos a prueba de polvo opcionales (como zinc o cromado) para adaptarse a entornos industriales húmedos, polvorientos o ligeramente corrosivos.
Compatibilidad modular: admite instalación tipo matriz, lo que permite un soporte equilibrado y movimiento multidireccional para piezas de trabajo de gran tamaño mediante un diseño uniforme.
Trineos de cambio de moldes de estampado pesado
Desplazamiento auxiliar de grandes mesas de trabajo de máquinas herramienta
Módulos de transporte por gravedad para líneas de clasificación logística
Sistemas de transferencia de carga pesada para estanterías de almacén.
Mecanismos de dirección con capacidad de carga para vehículos especiales (por ejemplo, transportadores de equipos aeroespaciales)
Requiere avellanados precisos mecanizados en la placa base de montaje, con la unidad de transferencia de bolas asegurada mediante pernos.
Compatible con placas de acero, perfiles de aluminio o superficies especiales de carriles guía. Se recomiendan interfaces de mantenimiento de lubricación regular después de la instalación.
Disponible en varias especificaciones: diámetro de la bola (por ejemplo, 25 mm a 100 mm), dimensiones del orificio roscado, altura del saliente y otras opciones personalizables.
Eficiente y ahorra mano de obra: reduce significativamente la resistencia a la fricción al mover objetos pesados, lo que mejora la eficiencia operativa.
Optimización del espacio: el diseño empotrado ahorra espacio vertical mientras mantiene una superficie de trabajo plana.
Duradero y estable: los procesos de tratamiento térmico y los materiales resistentes al desgaste prolongan la vida útil y reducen los costos de mantenimiento a largo plazo.
La unidad de transferencia de bolas de precisión empotrada para cargas pesadas es un componente funcional central en el sector de manipulación industrial de cargas pesadas. Su montaje integrado y su diseño de alta capacidad de carga equilibran la estabilidad y la flexibilidad, lo que lo hace adecuado para aplicaciones con requisitos estrictos de precisión, capacidad de carga y distribución espacial.
