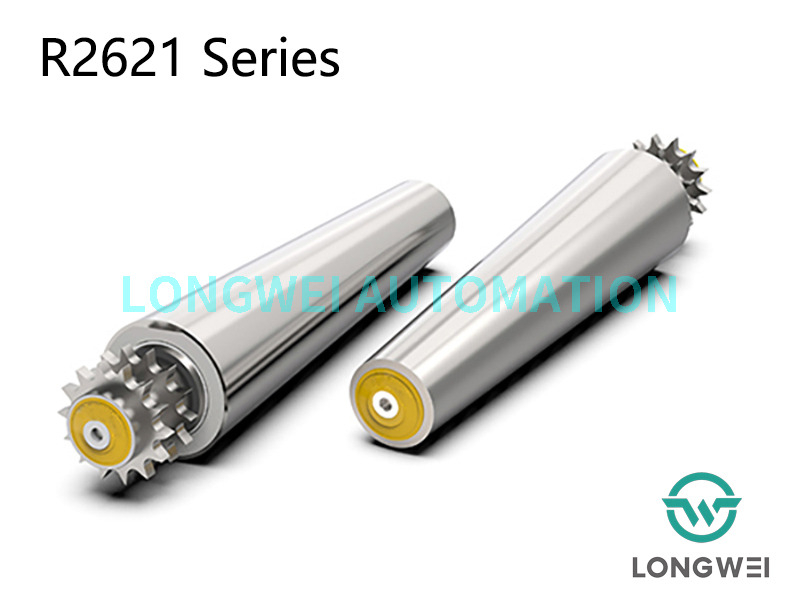

R2621
RONWIN
HS Code: 8431390000
Solicitud area
Sección curva de la unidad interna que manipula los sistemas de transporte, los rodillos cónicos de acero son accionados por cadena. Combinado con rodillos dentados de acero rectos para integrar la línea transportadora de cajas. Aplicado principalmente en transportadores de carga pesada para transportar cajas, contenedores, pallets o barriles.
Gran capacidad de carga
El cuerpo del rodillo está soldado con una placa de acero en un cierto grado cónico, la rueda dentada de acero está soldada con el cuerpo del rodillo, lo que lo hace capaz de transmitir un torque más alto y satisfacer las necesidades de transporte de servicio pesado.
Amplia gama de entornos de trabajo.
Cuerpo del rodillo de acero y piñón de acero, carcasa del rodamiento de acero con rodamiento de bolas de precisión de acero que permitió que el rodillo funcione tanto a altas como a bajas temperaturas.
Buena protección contra la suciedad y el agua.
La tapa del extremo del rodillo resiste bien el polvo y las salpicaduras de agua en el entorno de trabajo.
Tdatos tecnicos
| Datos técnicos generales | |
| Máx. capacidad de carga | 200 KG |
| Máx. velocidad del transportador | 30 m/min |
| Rango de temperatura | −30 a +80 °C |
Materiales | |
| tubo | Acero al carbono, acero inoxidable. |
| Eje | Acero recubierto de aceite antioxidante, Acero cincado, Acero inoxidable |
| Caja de rodamientos | Acero |
| Rodamiento | Rodamiento de bolas de precisión |
DElemento de ribete | |
Piñón de doble hilera | Acero cincado, oxidación negra, 08B14 |
| Dversiones de diseño | |
| tapa final | Polipropileno, amarillo/gris |
| Tratamiento superficial | Galvanizado, cromado |
| Rezagado | caucho, poliuretano |
Diagrama del rodillo transportador cónico con piñón de acero serie R2621
Dimensión de la serie R2621 con instalación con rosca hembra
tubo Mmaterial | D×T | Eje | L | Sprocket |
Acero galvanizado | 38×1,2 | Φ12/hexagonal 11 | L=An+63 | 08B14T |
Acero galvanizado | 42×1,5 | Φ12/hexagonal 11 | L=An+63 | 08B14T |
Acero galvanizado | 50×1,5 | Φ12/Φ15/hexagonal 11 | L=An+63 | 08B14T |
D1 | CGrado onico | D2 | |||||
Ancho=200 | Ancho=300 | Ancho=400 | Ancho=500 | Ancho=600 | Ancho=700 | ||
Φ38 | 3,6° | Φ50.6 | Φ56.9 | Φ63.2 | Φ69.5 | Φ75.8 | Φ82.1 |
Φ42 | Φ54.6 | Φ60.9 | Φ67.2 | Φ73.5 | Φ79,8 | Φ86.1 | |
Φ50 | Φ62.6 | Φ68.9 | Φ75.2 | Φ81.5 | Φ87.8 | Φ94.1 | |
