| Material: | |
|---|---|
| Método de montaje: | |
| Tratamiento de superficies: | |
| Tipo de eje: | |
| Diámetro: | |
| Cantidad: | |

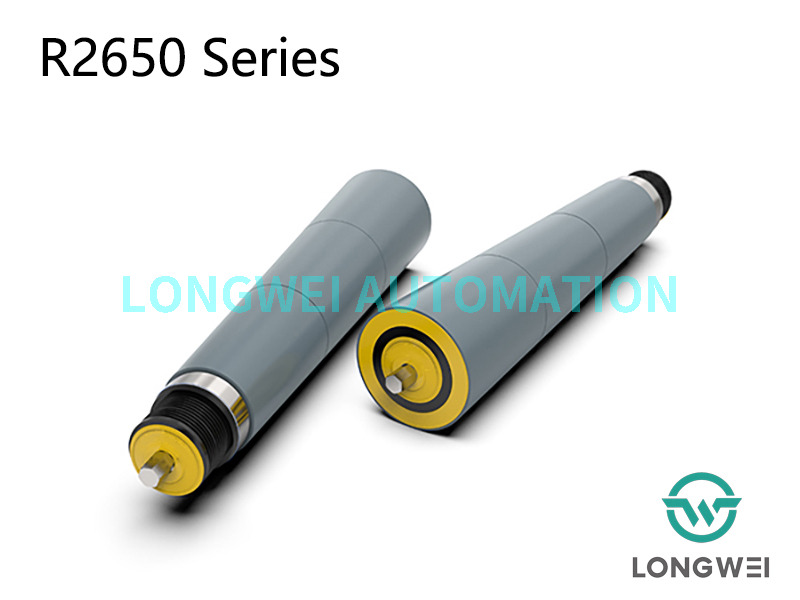

R2650
RONWIN
HS Code: 8431390000
Solicitud area
Sistemas de transporte impulsados internamente en sección curva, la polea Poly-V está fijada al final del rodillo que separa el área impulsada y el área de transporte, rodamientos de bolas de precisión con carcasa de cojinete de polímero, lo que hace que el transporte sea suave, de alta velocidad y poco ruidoso. Ampliamente aplicado en transportadores de carga ligera-media para transportar cajas, cartones, contenedores, barriles o neumáticos.
Gran capacidad de carga
Las nueve ranuras con un paso de 2,34 mm del cabezal de transmisión permiten el uso de correas poli-V de 2, 3 o 4 nervaduras. En comparación con una correa redonda, el uso de una correa de 2 nervaduras permite transferir aproximadamente el doble del par.
Entrega más rápida y menor costo
Basado en el rodillo transportador de acero recto con polea Polyvee R2250, adopta una funda cónica de PP, lo que hace que el rodillo tenga un tiempo de entrega más rápido y un costo menor que el rodillo de acero cónico tradicional.
Alta velocidad y poco ruido.
Transmisión por correa Poly-V, rodamiento de bolas de precisión y carcasa de rodamiento de polímero que hace que el rodillo tenga las ventajas de un funcionamiento suave, poco ruidoso y alta velocidad de hasta 2 ~ 3 m/s.
Buena protección contra la suciedad y el agua.
El sello de plástico de la tapa del extremo protege el rodamiento proporcionando una excelente resistencia al polvo y las salpicaduras de agua.
Lcarga lateral
En la configuración estándar, la carcasa del cojinete con tapa terminal y cojinete se presiona dentro del tubo y los extremos del tubo están redondeados, lo que permite que los materiales se muevan fácilmente desde el lateral.
Tdatos tecnicos
Datos técnicos generales | |
Máx. capacidad de carga | 50 KG |
Máx. velocidad del transportador | 120 m/min |
Rango de temperatura | −5 a +40 °C |
Materiales | |
tubo | Acero al carbono, acero inoxidable. |
Eje | Acero recubierto de aceite antioxidante, Acero cincado, Acero inoxidable |
Caja de rodamientos | Poliamida, negro |
tapa final | Polipropileno, amarillo/gris |
Rodamiento | Rodamiento de bolas de precisión |
DElemento de ribete | |
rueda poli-vee | Poliamida, negro |
Dversiones de diseño | |
Tratamiento superficial | Galvanizado, cromado |
Mangas de tubo | Funda de PP, funda de PU |
Rezagado | caucho, poliuretano |

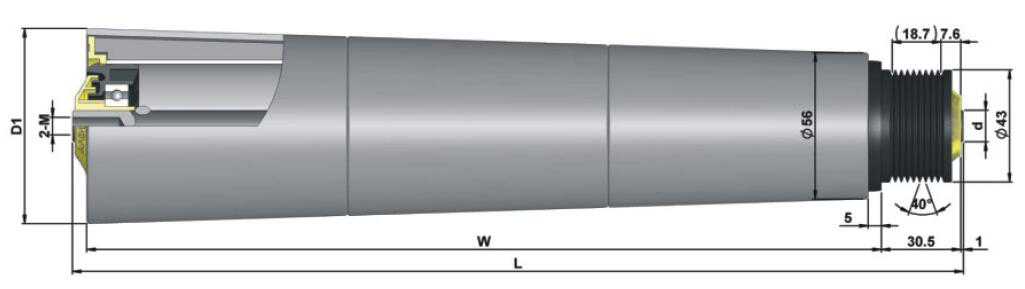

Diagrama del rodillo transportador de manga cónica con polea Poly-V R2650
Dimensión de la serie R2650 con instalación con rosca hembra
tubo Mmaterial | D1 | W | D2 | Eje | E | L |
Acero, acero inoxidable | 56 | 200 | 69 | Φ12 | E=A+35 | L=An+36 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
