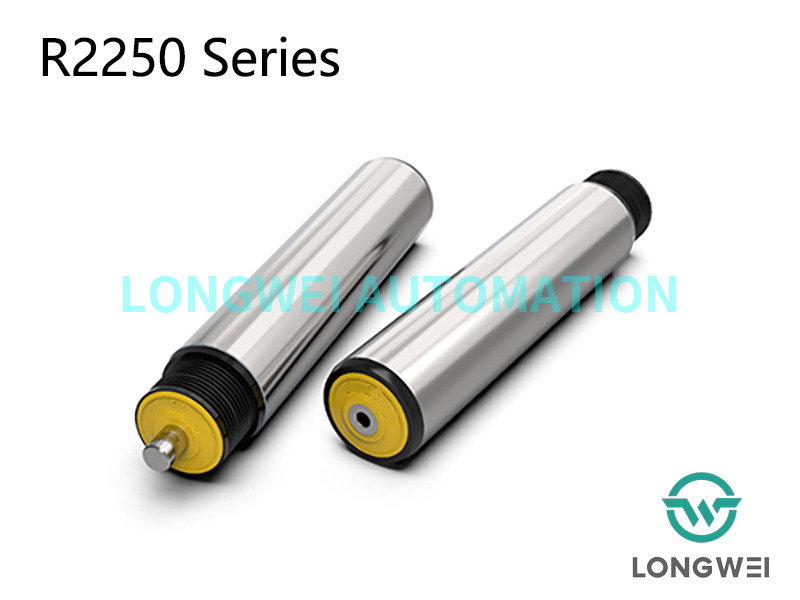

R2250
RONWIN
HS Code: 8431390000
Solicitud area
Sistemas de transporte impulsados internamente, la polea Poly-V está fijada al final del rodillo que separa el área impulsada y el área de transporte, rodamientos de bolas de precisión con carcasa de cojinete de polímero, lo que hace que el transporte sea suave, de alta velocidad y poco ruidoso. Ampliamente aplicado en transportadores de carga ligera y media para transportar cajas, cartones, contenedores, barriles o neumáticos, es el tipo de transportador de rodillos más popular en el transporte de mercancías embaladas en cajas.
Gran capacidad de carga
Las nueve ranuras con un paso de 2,34 mm de la polea Polyvee permiten el uso de correas Poly-V de 2, 3 o 4 nervaduras. En comparación con una correa redonda, el uso de una correa de 2 nervaduras permite transferir aproximadamente el doble del par.
Alta velocidad y poco ruido.
La transmisión por correa Poly-V, el rodamiento de bolas de precisión y la carcasa del cojinete de polímero que hacen que el rodillo accionado por polea Poly-V tenga las ventajas de un funcionamiento suave, poco ruidoso y alta velocidad de hasta 120 m/min.
Buena protección contra la suciedad y el agua.
El sello de plástico de la tapa del extremo protege el rodamiento proporcionando una excelente resistencia al polvo y las salpicaduras de agua.
Lcarga lateral
En la configuración estándar, la carcasa del cojinete con tapa terminal y cojinete se presiona dentro del tubo y los extremos del tubo están redondeados, lo que permite que los materiales se muevan fácilmente desde el lateral.
Tdatos tecnicos
Datos técnicos generales | |
Máx. capacidad de carga | 180 KG |
Máx. velocidad del transportador | 120 m/min |
Rango de temperatura | −5 a +40 °C |
Materiales | |
tubo | Acero al carbono, acero inoxidable. |
Eje | Acero recubierto de aceite antioxidante, Acero cincado, Acero inoxidable |
Caja de rodamientos | Poliamida, negro |
tapa final | Polipropileno, amarillo/gris |
Rodamiento | Rodamiento de bolas de precisión |
DElemento de ribete | |
rueda poli-vee | Poliamida, negro |
Dversiones de diseño | |
Tratamiento superficial | Galvanizado, cromado |
Mangas de tubo | Funda de PP, funda de PU |
Rezagado | caucho, poliuretano |
Diagrama del rodillo accionado por ruedas R2250 Poly-v
Dimensión del rodillo transportador accionado por Polyvee serie R2250 con instalación con resorte
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+35,5 | Largo=An+57,5 |
Dimensión del rodillo de polea poli-v serie R2250 con instalación de rosca hembra
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+35,5 | Largo=An+36,5 |
Pselección de cinturón olyvee
La selección de la correa Polyvee se realiza según el paso de los rodillos, la velocidad y el peso de la carga; consulte la siguiente tabla.
Paso de rodillos (mm) | Tipo de correa poli-V | |
2 costillas | 3 costillas | |
60~62 | 2PJ256 | 3PJ256 |
73~75 | 2PJ286 | 3PJ286 |
87~91 | 2PJ314 | 3PJ314 |
97~101 | 2PJ336 | 3PJ336 |
119~121 | 2PJ376 | 3PJ376 |
123~128 | 2PJ388 | 3PJ388 |
144~151 | 2PJ435 | 3PJ435 |
