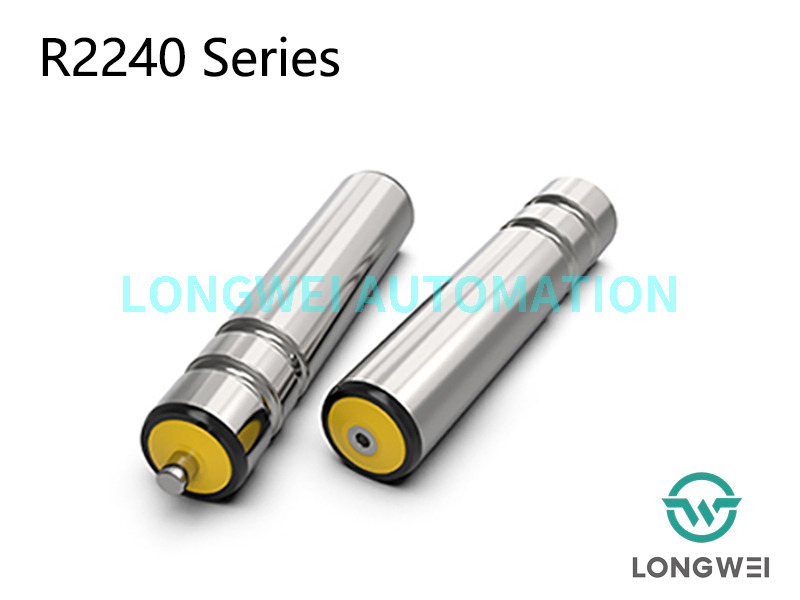

R2240
RONWIN
HS Code: 8431390000
En comparación con el rodillo impulsado por cadena, el rodillo transportador impulsado por correa tiene las ventajas de alta velocidad y bajo nivel de ruido, y se aplica ampliamente en entregas tipo caja livianas o medianas.
La unidad de rodamiento está compuesta por un rodamiento de bolas de precisión, una carcasa de rodamiento de polímero y una tapa de extremo. No es sólo por su buena apariencia, sino también por su funcionamiento suave, silencioso y resistente al agua.
La tapa del extremo del rodillo resiste bien el polvo y las salpicaduras de agua en el entorno de trabajo.
Excepto el tipo estándar, la posición y el número de ranuras se pueden personalizar.
El rodillo ranurado accionado por correa redonda con junta tórica es adecuado para transporte a alta velocidad. La velocidad de transporte puede variar según el diámetro y la longitud del rodillo, velocidad máxima de hasta 120 m/min.
Rango de temperatura de trabajo de -5 ℃ a +40 ℃.
Características de la transmisión accionada por correa de doble ranura.
-Diseño flexible, fácil instalación y mantenimiento;
-La atenuación del par es rápida, un solo rodillo accionado por motor generalmente puede impulsar de manera efectiva solo de 7 a 8 rodillos pasivos, el peso de una sola pieza de transporte no debe exceder los 30 kg en una unidad de transporte;
-La instalación de la correa redonda con junta tórica requiere una cierta cantidad de precarga, diferentes fabricantes de correas "O", la precarga será diferente. (para obtener más detalles, consulte a los proveedores profesionales de correas "O"), generalmente entre el 5% y el 8% (es decir, entre el 5% y el 8% de la longitud teórica del anillo del diámetro inferior).

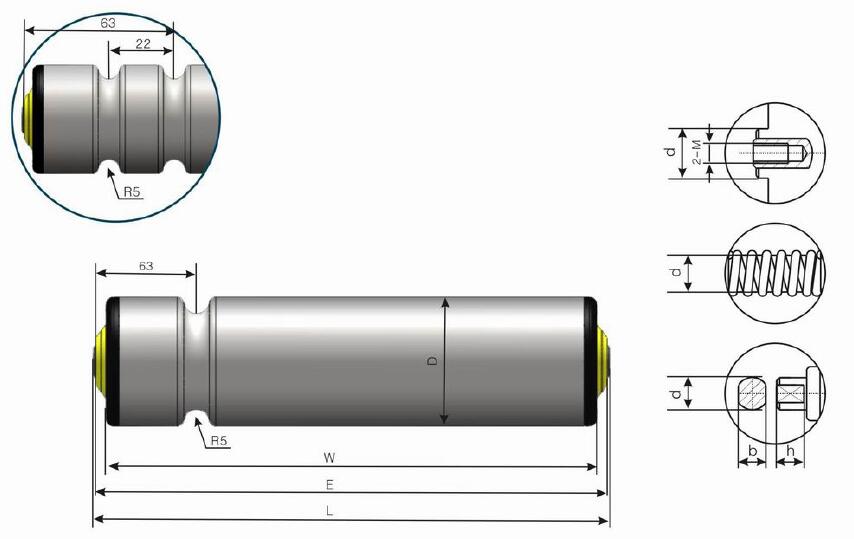

Diagrama del rodillo transportador con correa tórica de doble ranura DR240
Dimensiones de la serie R2240 con instalación con resorte
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 38×1,2 | Φ12 | E=E+8 | L=An+30 |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+10 | L=An+32 |
Acero, acero inoxidable | 60×2.0 | Φ12/11 HEXAGONAL | E=A+10 | L=An+32 |
Dimensión de la serie R2240 con instalación de rosca hembra
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 38×1,2 | Φ12 | E=E+8 | L=An+10 |
Acero, acero inoxidable | 50×1,5 | Φ12 | E=A+10 | L=An+12 |
Acero, acero inoxidable | 60×2.0 | Φ12 | E=A+10 | L=An+12 |

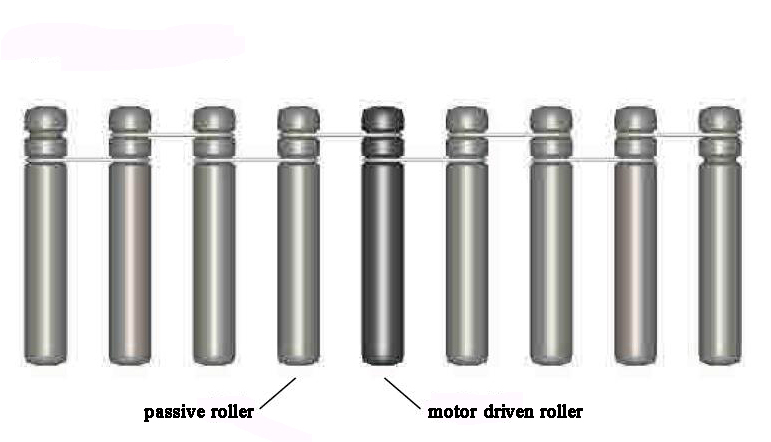

Disposición de rodillos accionados por correa de doble ranura
