| Material: | |
|---|---|
| Método de montaje: | |
| Tratamiento de superficies: | |
| Tipo de eje: | |
| Diámetro: | |
| Cantidad: | |
R2260
RONWIN
HS Code: 8431390000
Solicitud area

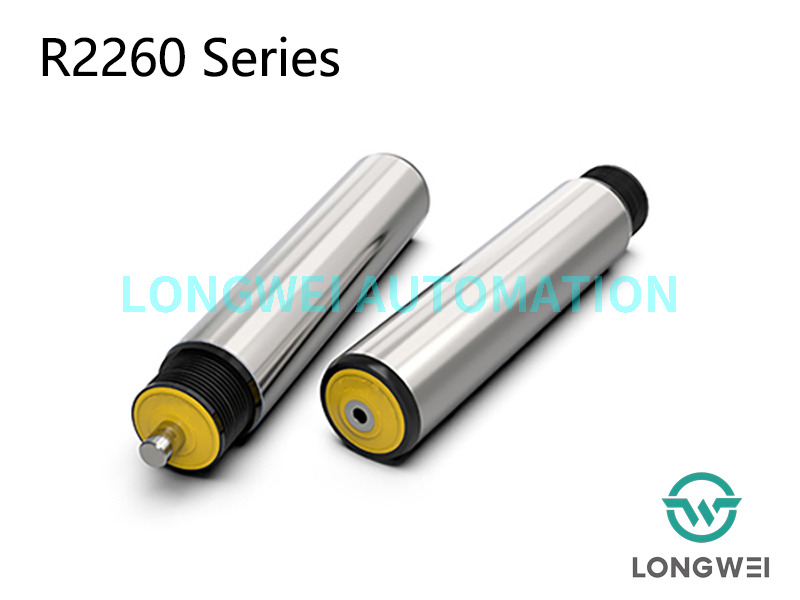

Sistemas transportadores accionados internamente, la polea de correa redonda con junta tórica está ubicada en el extremo del rodillo que separa el área impulsada y el área de transporte evitando la interferencia entre la polea de correa tórica y los productos transportados, rodamiento de bolas de precisión con carcasa de cojinete de polímero, que proporciona un rodillo atractivo, suave y silencioso. Ampliamente aplicado en transportadores de carga ligera para transportar cajas, cartones, contenedores, barriles o neumáticos.
Suave y poco ruidoso
Sin ranuras en el tubo, con rodamiento de bolas de precisión y carcasa de rodamiento de polímero que hace que el rodillo transportador accionado por polea con junta tórica tenga las ventajas de un funcionamiento suave y poco ruidoso.
Buena protección contra la suciedad y el agua.
El diseño del sello de la tapa del extremo protege el rodamiento brindando una excelente resistencia al polvo y las salpicaduras de agua.
Lcarga lateral
En la configuración estándar, la carcasa del cojinete con tapa terminal y cojinete se presiona dentro del tubo y los extremos del tubo están redondeados, lo que permite que los materiales se muevan fácilmente desde el lateral.
Tdatos tecnicos
Datos técnicos generales | |
Máx. capacidad de carga | 180 KG |
Máx. velocidad del transportador | 60 m/min |
Rango de temperatura | −5 a +40 °C |
Materiales | |
tubo | Acero al carbono, acero inoxidable. |
Eje | Acero recubierto de aceite antioxidante, Acero cincado, Acero inoxidable |
Caja de rodamientos | Poliamida, negro |
tapa final | Polipropileno, amarillo/gris |
Rodamiento | Rodamiento de bolas de precisión |
DElemento de ribete | |
polea de correa tórica | Poliamida, negro |
Dversiones de diseño | |
Tratamiento superficial | Galvanizado, cromado |
Mangas de tubo | Funda de PP, funda de PU |
Rezagado | caucho, poliuretano |

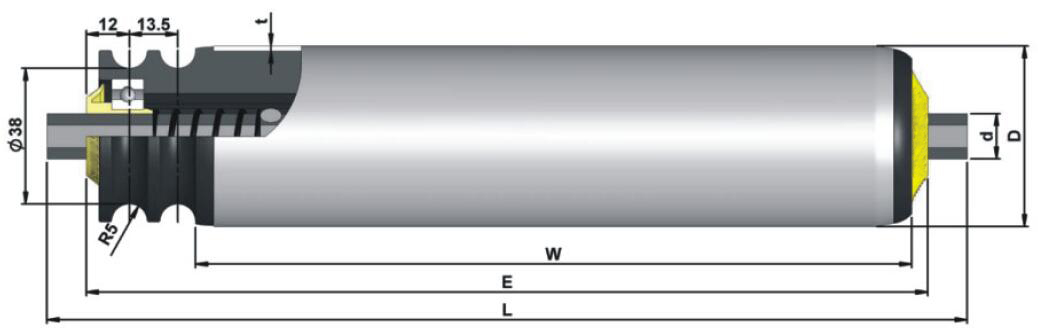

Diagrama del rodillo transportador de polea con correa O R2260
Dimensiones de la serie R2260 con instalación con resorte
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+35,5 | Largo=An+57,5 |
Dimensión de la serie R2260 con instalación de rosca hembra
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+35,5 | Largo=An+36,5 |
