R2230
RONWIN
HS Code: 8431390000
Solicitud area

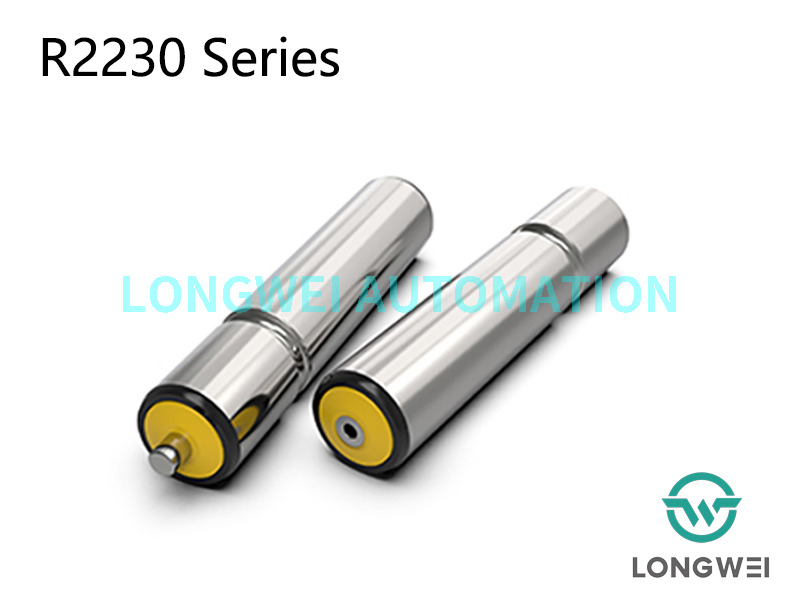

El rodillo transportador de acero de ranura simple serie R2230 es para sistemas transportadores de accionamiento interno, los rodillos ranurados se utilizan en transportadores motorizados que utilizan una correa redonda con juntas tóricas, alta velocidad de transporte y poco ruido. Ampliamente aplicado en transportadores de carga ligera-media para transportar cajas, cartones, contenedores, barriles o neumáticos.
Alta velocidad y poco ruido.
Transmisión por correa con junta tórica, rodamiento de bolas de precisión y carcasa de rodamiento de polímero que hace que el rodillo tenga las ventajas de un funcionamiento suave, poco ruidoso y de alta velocidad.
Buena protección contra la suciedad y el agua.
El sello de plástico de la tapa del extremo en ambos extremos del rodillo protege el rodamiento proporcionando una excelente resistencia al polvo y las salpicaduras de agua.
Lcarga lateral
En la configuración estándar, la carcasa del cojinete con tapa terminal y cojinete se presiona dentro del tubo y los extremos del tubo están redondeados, lo que permite que los materiales se muevan fácilmente desde el lateral.
Tdatos tecnicos
Datos técnicos generales | |
Máx. capacidad de carga | 180 KG |
Máx. velocidad del transportador | 60 m/min |
Rango de temperatura | −5 a +40 °C |
Materiales | |
tubo | Acero al carbono, acero inoxidable. |
Eje | Acero recubierto de aceite antioxidante, Acero cincado, Acero inoxidable |
Caja de rodamientos | Poliamida, negro |
tapa final | Polipropileno, amarillo/gris |
Rodamiento | Rodamiento de bolas de precisión |
Dversiones de diseño | |
Tratamiento superficial | Galvanizado, cromado |
Mangas de tubo | Funda de PP, funda de PU |
Rezagado | caucho, poliuretano |

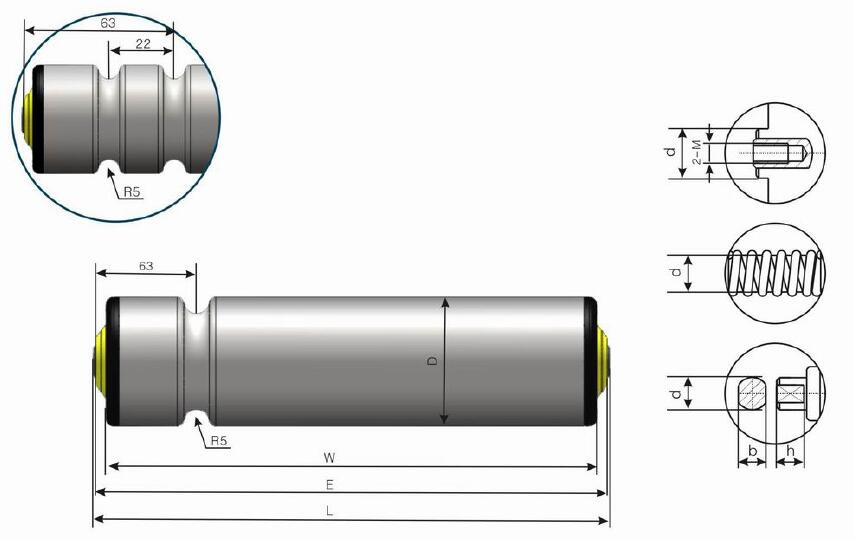

Diagrama del rodillo transportador de ranura única R2230
Dimensiones de la serie R2230 con instalación accionada por resorte
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 38×1,2 | Φ12 | E=E+8 | L=An+30 |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+10 | L=An+32 |
Acero, acero inoxidable | 60×2.0 | Φ12/11 HEXAGONAL | E=A+10 | L=An+32 |
Dimensión de la serie R2230 con instalación de rosca hembra
tubo Mmaterial | D×T | Eje | E | L |
Acero, acero inoxidable | 38×1,2 | Φ12 | E=E+8 | L=An+12 |
Acero, acero inoxidable | 50×1,5 | Φ12/11 HEXAGONAL | E=A+10 | L=An+12 |
Acero, acero inoxidable | 60×2.0 | Φ12/11 HEXAGONAL | E=A+10 | L=An+12 |
Disposición de rodillos accionados por correa de ranura única
