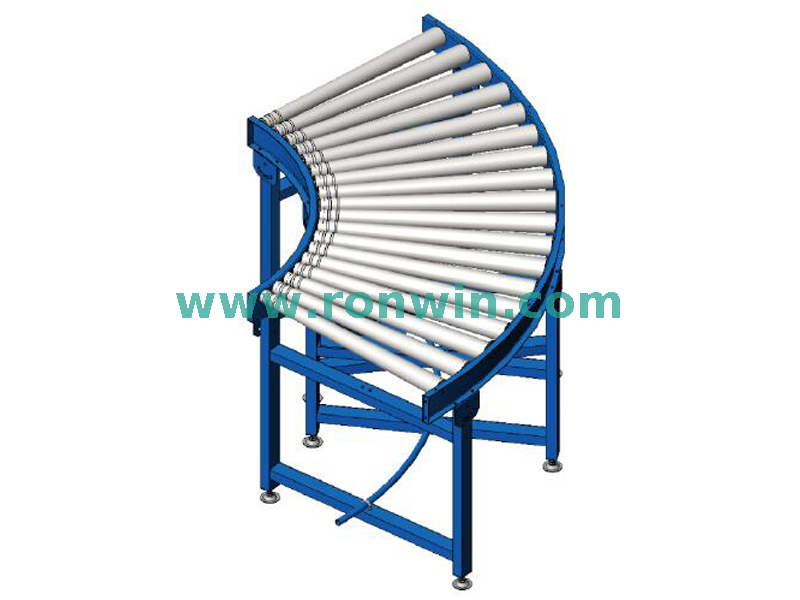

Transportador de rodillos curvos accionado por correa tórica de servicio mediano

Transportador de rodillos curvos accionado por correa tórica CR300

Definición: ¿Qué es un transportador de rodillos curvos accionado por correa tórica de servicio mediano?

Es una sección de transportador motorizada diseñada para recorrer una curva, generalmente de 30°, 45°, 90° o 180°. La clasificación "Servicio medio" significa que está construido para manejar una gama específica de cargas, generalmente entre 50 kg y 450 kg (110 lb a 1000 lb) por metro, lo que lo hace adecuado para una amplia gama de productos industriales comunes.

El mecanismo "O-Belt Driven" se refiere a cómo se transfiere la energía. Un único motor continuo impulsa un eje principal, y correas elásticas individuales con juntas tóricas (similares a grandes bandas de goma) se encajan en las ranuras de los rodillos accionados. Esto crea un sistema de accionamiento positivo que hace girar los rodillos e impulsa los artículos hacia adelante.

Aplicaciones (¿Dónde se utiliza?)

Este transportador se utiliza siempre que un flujo controlado y motorizado de artículos necesita cambiar de dirección. Las aplicaciones comunes incluyen.

1. Sistemas de clasificación: cruciales en centros de distribución, instalaciones postales y aeropuertos donde los paquetes deben dirigirse por las esquinas a diferentes carriles o derivaciones de clasificación.

2. Líneas de fusión y desvío: Se utilizan para guiar productos en una línea de fila única (fusión) o para curvarse desde una línea principal hacia una estación de embalaje, paletizador o área de inspección.

3. Líneas de montaje y producción: en la fabricación, permite que la línea de producción siga el diseño del piso de la fábrica, sorteando obstáculos o conectando dos secciones rectas del transportador que no están en línea recta.

4. Transiciones de proceso: se utiliza para reorientar productos entre procesos, como alimentar artículos desde una máquina llenadora a una máquina etiquetadora que está colocada en un ángulo de 90 grados.

5. Manipulación de paquetes: Ideal para transportar artículos estables y de fondo plano como cajas de cartón, contenedores, cajas y cargas paletizadas alrededor de curvas sin intervención manual.




Características y características clave

Las características de este transportador son el resultado directo de su diseño curvo y su mecanismo de transmisión por correa tórica.

Ventajas (características positivas)

• Cambio de dirección suave: la característica principal. Permite un flujo continuo y fluido de materiales alrededor de una esquina, eliminando la necesidad de empuje manual, plataformas giratorias de transferencia o brazos robóticos complejos para cambios de dirección simples.

• Control de potencia positivo ("Rodillo vivo"): a diferencia de los transportadores por gravedad, los rodillos motorizados proporcionan un movimiento constante y controlado. Esto permite la acumulación de presión cero (los rodillos pueden deslizarse debajo de la banda cuando se detiene un producto, evitando la contrapresión y daños al producto) y evita que los artículos se detengan en la curva.

• Eficiencia espacial: permite un uso óptimo del espacio de la fábrica o el almacén al permitir que las líneas transportadoras se diseñen según el diseño del edificio, no solo en líneas rectas.

• Cuidadoso con los productos: la trayectoria curva y el agarre acolchado de las correas tóricas proporcionan una transición más suave que un giro cerrado y forzado. Esto es especialmente importante para evitar que los productos se caigan o se desgasten.

• Capacidad de servicio medio: Este es su "punto ideal". Es lo suficientemente robusto para la mayoría de las aplicaciones industriales (cajas, tambores, paletas) sin la ingeniería excesiva y el alto costo de un sistema de servicio pesado.

• Diseño relativamente simple: si bien es más complejo que un transportador por gravedad, la transmisión por correa tórica es más simple y rentable que los sistemas impulsados ​​por cadena o de eje lineal para aplicaciones de servicio mediano. El mantenimiento es sencillo y a menudo implica simplemente reemplazar una correa con junta tórica desgastada.




Limitaciones y consideración de diseño

• Requiere una fuente de energía: debe estar conectada a la electricidad, lo que aumenta los costos operativos y la complejidad de la instalación en comparación con las opciones sin energía.

• Mantenimiento de los componentes de transmisión: si bien es simple, el motor, los cojinetes y las correas tóricas requieren inspección y mantenimiento periódicos. Las correas tóricas pueden estirarse, desgastarse o romperse con el tiempo.

• Radio fijo: la curva tiene un radio establecido. Es fundamental seleccionar un radio que sea apropiado para el tamaño y la longitud de sus productos para evitar atascos o inestabilidad.

• No apto para todos los tipos de carga: más adecuado para artículos con una base rígida y estable. Es posible que las bolsas sueltas, los artículos muy pequeños o los productos con un fondo irregular no se transporten correctamente y se atasquen.

• Costo inicial más alto: Significativamente más costoso que un transportador de rodillos curvos no accionado debido al motor, los componentes de accionamiento y el sistema de control.




Tabla de resumen: características de un vistazo

En resumen, el transportador de rodillos curvos accionado por correa tórica de servicio mediano es el eslabón esencial que aporta flexibilidad y automatización a un sistema de manipulación de materiales. Es la solución ideal para guiar de forma fiable y eficiente una amplia gama de productos de peso medio por las esquinas, formando la columna vertebral de instalaciones de producción y distribución modernas y optimizadas.

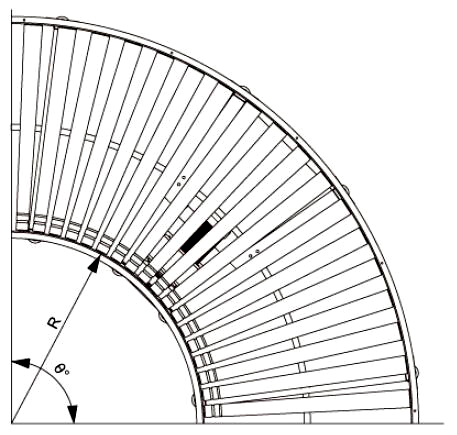

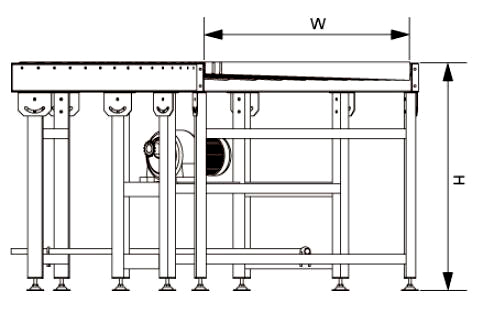

Modelo no. -ancho interior del bastidor (W) -alto del bastidor (H) -radio de giro (R) -ángulo de giro (°)

Nro. de pedido. Ejemplo (unidad mm): CR300-600-500-900-90

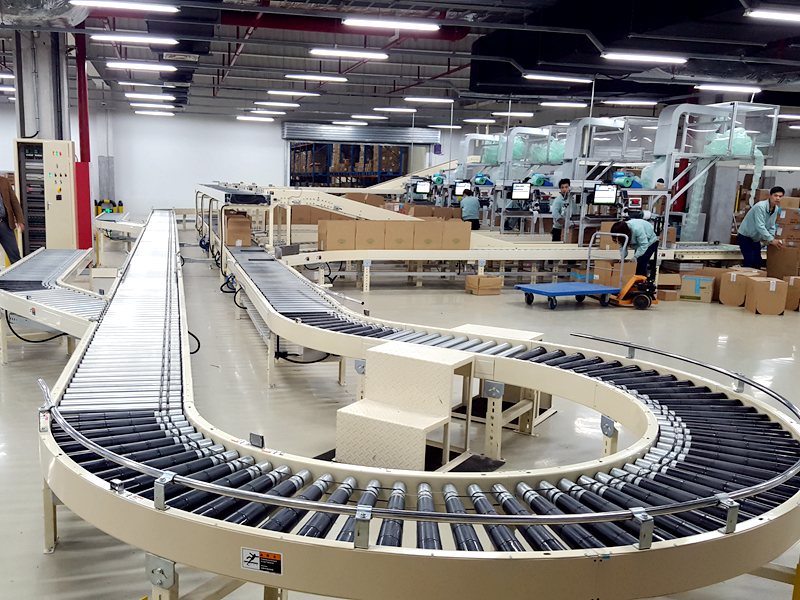

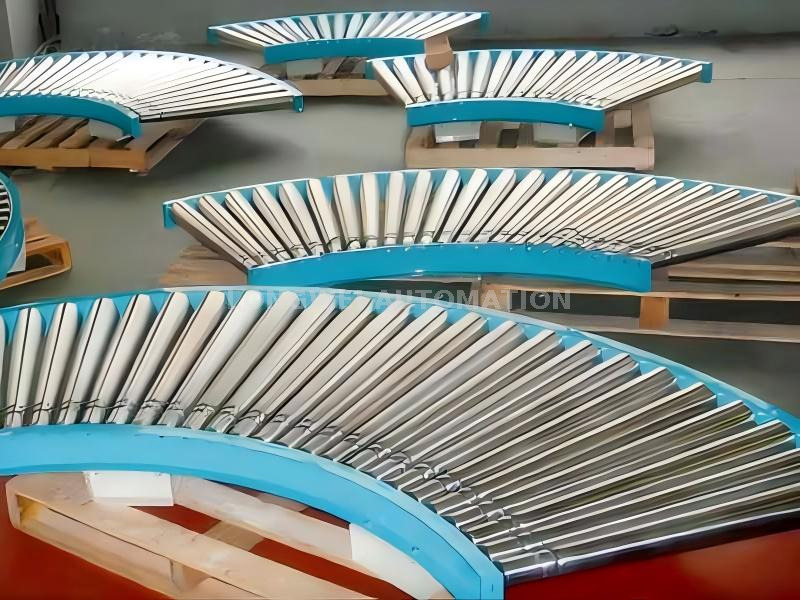

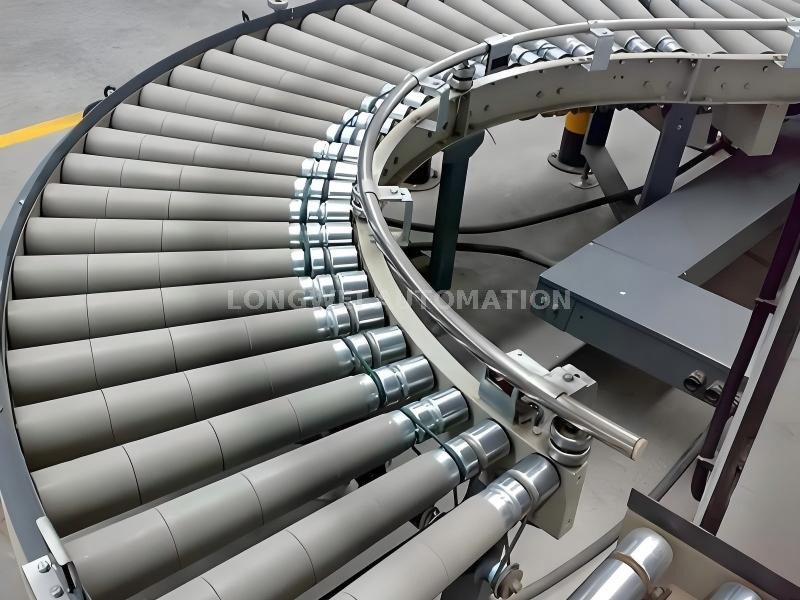

Algunas imágenes o aplicaciones de productos.

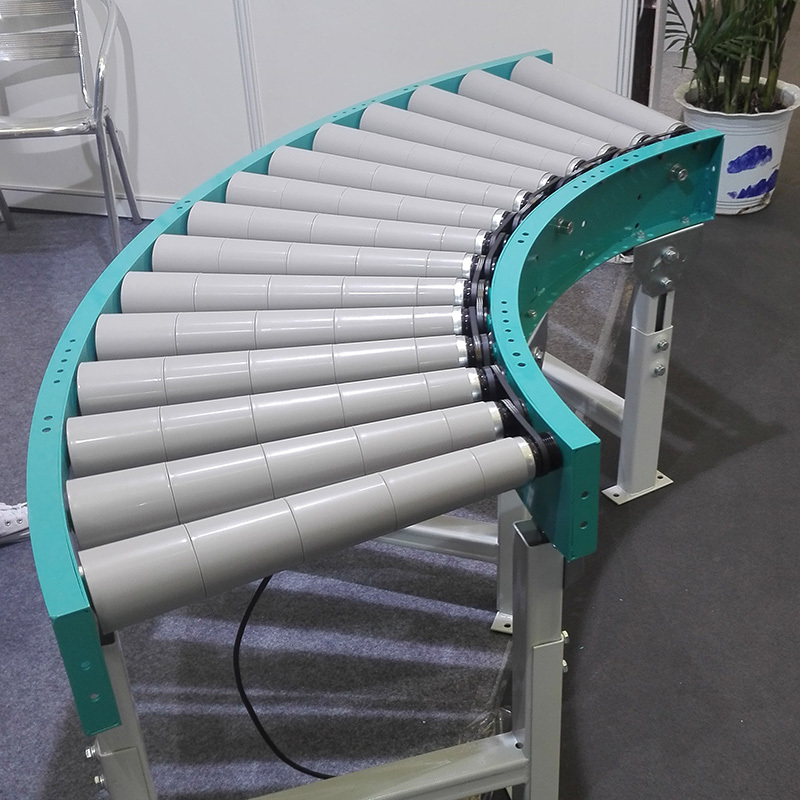

Transportador de rodillos curvos accionado por correa Poly-V
