R3211
RONWIN
HS Code: 8431390000
Este es un rodillo especializado que se utiliza en líneas transportadoras de acumulación. El término "acumulación" se refiere a la capacidad de permitir que los artículos se detengan y se acumulen en la línea transportadora sin detener el mecanismo de accionamiento de todo el sistema transportador. Consigue la "acumulación" y la "liberación" de elementos a través de medios mecánicos.
Se compone principalmente de los siguientes componentes.
Cuerpo del rodillo: Generalmente fabricado en acero, ofrece alta resistencia y resistencia al desgaste, lo que lo hace adecuado para aplicaciones de carga pesada y entornos de trabajo relativamente hostiles (como líneas de pintura o secado).
Manga acumuladora: Este es el componente principal que habilita la función de "acumulación". Está incrustado en el extremo de la rueda dentada del cilindro y depende de la gravedad de los artículos transportados para generar fuerza de acumulación a través de la fricción entre el manguito de acumulación y la rueda dentada.
Piñón de un solo hilo: Fijado en un extremo del rodillo, se acopla con la cadena de transmisión para transmitir potencia de rotación. "Una sola hebra" se refiere a una sola fila de dientes, que tiene una estructura relativamente simple y se utiliza para transmitir potencia unidireccional.
El núcleo de su principio de funcionamiento reside en el cambio entre los estados de "transmisión" y "acumulación".
La cadena de transmisión impulsa las ruedas dentadas de todos los rodillos, lo que hace que los cuerpos de los rodillos giren juntos.
En este punto, el resorte de torsión dentro del rodillo se aprieta, transmitiendo potencia desde el cuerpo del rodillo al manguito externo.
La funda gira en consecuencia, impulsando los artículos hacia adelante mediante la fricción.
Cuando un artículo es bloqueado en un determinado punto de la línea (por ejemplo, por un tope o un artículo más adelante), deja de avanzar.
Dado que el manguito está "atascado" por el artículo y no puede girar, la cadena de transmisión continúa impulsando el cuerpo del rodillo para seguir girando.
En este punto, se produce una diferencia de velocidad entre el cuerpo del rodillo y el manguito. Esta diferencia de velocidad obliga a anular el resorte de torsión interno (es decir, el resorte se afloja o se desliza), cortando la transmisión de potencia.
Como resultado, el cuerpo del rodillo gira en vacío mientras el manguito externo permanece estacionario, permitiendo que los artículos se detengan y se acumulen en el manguito. La fricción entre los artículos y el manguito estacionario es fricción por deslizamiento.
Cuando se elimina el bloqueo de adelante, los elementos acumulados detrás pierden resistencia.
La fuerza de rotación del cuerpo del rodillo vuelve a apretar el resorte de torsión, transmitiendo potencia al manguito.
La manga comienza a girar, reanudando el transporte hacia adelante de los artículos.
El rodillo de acumulación accionado por cadena dentada de acero serie R3211 es un rodillo de acumulación de alimentación telescópica típico, la potencia de acumulación depende del peso de la carga y se ajusta automáticamente en alguna escala. El rodamiento de bolas de precisión, la carcasa del rodamiento de polímero y la tapa del extremo forman la unidad de rodamiento, que funciona de manera suave y silenciosa.
La tapa del extremo del rodillo resiste bien el polvo y las salpicaduras de agua en el entorno de trabajo.
Adopta una rueda dentada de acero como cabezal impulsado, es más duradero.
Normalmente, el peso adecuado para transportar mercancías es de 10 a 30 kg.
La temperatura de trabajo del rodillo oscila entre -5 ℃ y +40 ℃.

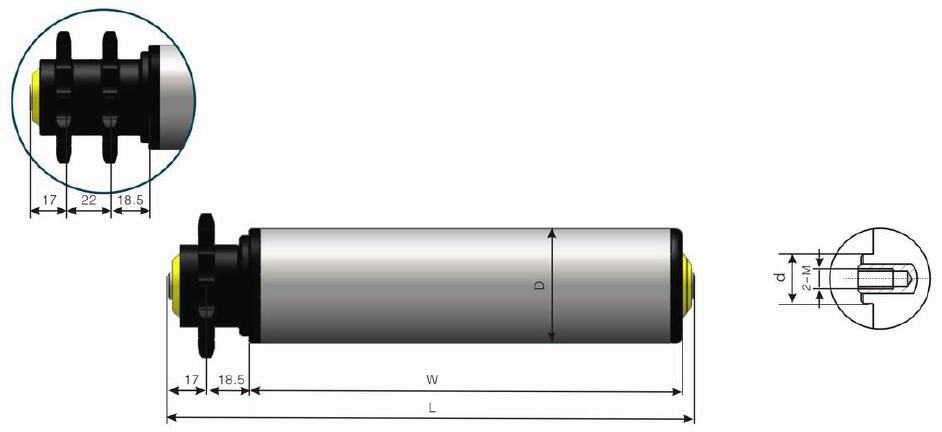

tubo Mmaterial | D×T | Eje | L | Sprocket |
Acero, acero inoxidable | 50×1,5 | Φ12/Φ15 | L=An+41 | 08B14T |
Acero, acero inoxidable | 60×2.0 | Φ12/Φ15 | L=An+41 | 08B14T |
Este tipo de rodillo se usa ampliamente en sistemas transportadores de acumulación en diversas industrias, particularmente en aplicaciones con requisitos específicos de capacidad de carga y condiciones ambientales.
Industria manufacturera de automoción: Líneas transportadoras en talleres de pintura de carrocerías y talleres de montaje.
Industria de fabricación de electrodomésticos: Líneas de montaje y prueba de productos como lavadoras, frigoríficos y aires acondicionados.
Logística y almacenamiento pesado: Acumulación y transporte de palets y contenedores.
Hornos de secado industriales y líneas de recubrimiento: Aplicaciones de transportadores que requieren resistencia a ambientes de alta temperatura.
