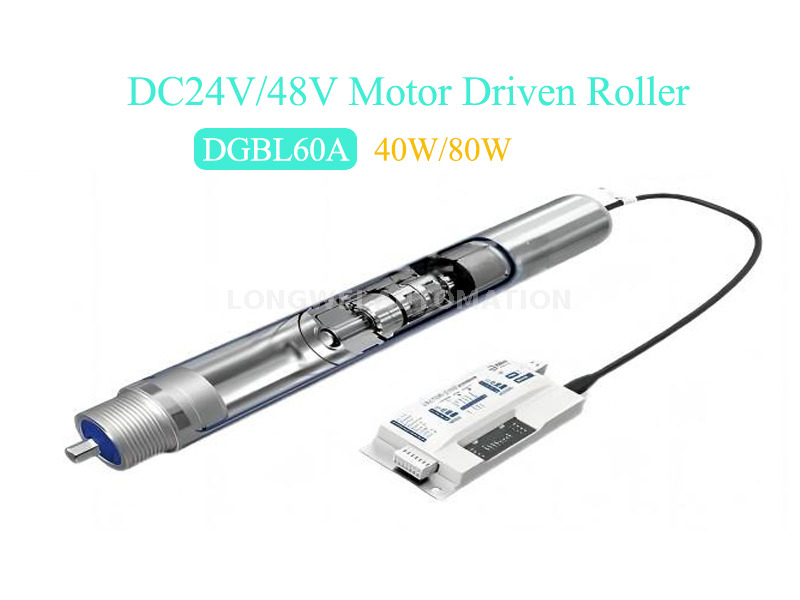

DC24V/48V DGBL60A Rodillo de motor de engranaje

Un rodillo de accionamiento de motor (también llamado rodillo motorizado o rodillo accionado) es un tipo de rodillo utilizado en sistemas transportadores que integra un motor eléctrico directamente dentro del rodillo. A diferencia de los sistemas transportadores tradicionales donde un motor externo impulsa los rodillos a través de correas o cadenas, un rodillo de accionamiento de motor tiene un motor incorporado, lo que hace que el sistema sea más compacto, eficiente y más fácil de mantener.

Para abordar la creciente demanda de automatización y transmisión personalizada, las industrias, desde el procesamiento de alimentos y los productos farmacéuticos hasta la electrónica y la logística (que abarca aeropuertos, servicios postales y centros de distribución) utilizan ampliamente el rodillo de motor (MDR). Estas soluciones juegan un papel vital en permitir el manejo eficiente y adaptable de materiales en varias aplicaciones.

Características principales

• El rodillo de accionamiento del motor de la serie DGBL60A ofrece un fácil ajuste de velocidad y alto rendimiento, lo que lo hace adecuado para aplicaciones pesadas, medianas y ligeras.

• Cuenta con un motor de reducción de engranaje sin cepillo de alta eficiencia incorporado que ofrece una potencia fuerte y una operación suave. Con el controlador coincidente, se logra un control de velocidad preciso para un uso más conveniente.

• Hay múltiples opciones de par de salida disponibles (potencia estándar, alta potencia y alto torque) para cumplir con varios requisitos de carga.

• El rodillo funciona con voltajes de CC seguros de 24 V o 48V.

• La velocidad varía de 1.04 m/min a 144 m/min, con un rango ajustable de 8.7% a 100%.

• Compatible con múltiples controladores inteligentes, admite el control de E/S y las funciones ZPA, y ofrece interfaces de comunicación como RS485, Profinet, Ethernet, CC-Link y Modbus TCP.

• Su instalación simple permite una fácil integración para sistemas de control inteligentes.

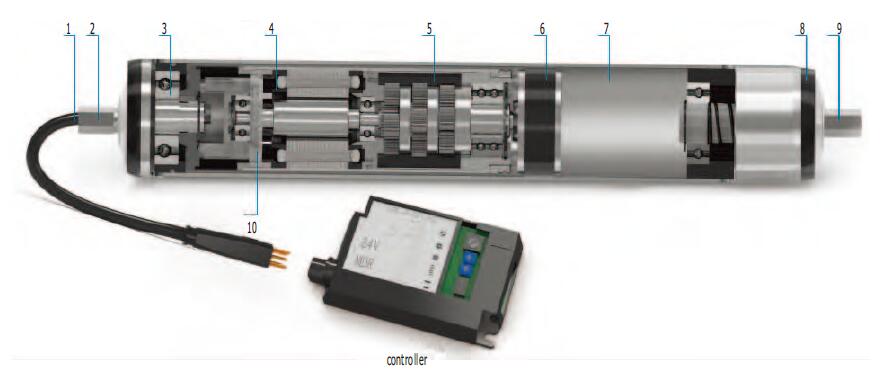

DC24V /48V Motor Driven DGBL60A Nombre correspondiente de piezas

Especificaciones técnicas de DC24V/48V DGBL0A Gear Motor Roller

DGBL60A-Estándar de 40W/50W

DGBL60A-80W/100W mejorado

Nota:  █Reducción de engranajes de 3 etapas █ Reducción de engranajes de 2 etapas

Modo de trabajo S1: adecuado para el transporte de material continuo, como los transportadores de cinta.

Modo de trabajo S2: adecuado para el transporte de material intermitente, como la transferencia de tipo de caja.

Cambie el modo de trabajo S1/S2 a través de la función de interruptor DIP del controlador.

※ 1. 1n = 0.1 kgf, 1n · m = 0.1 kgf · m.

※ 2. Los valores en esta tabla son solo de referencia. La carga del segmento de accionamiento único no debe exceder los 200 kg por modo conducido por Poly-V.

※ 3. Control de circuito cerrado de velocidad constante, sin carga o carga nominal, la misma velocidad.

※ 4. El rango de velocidad ajustable es 8.7% -100% de la velocidad nominal.

※ 5. Se podría personalizar otra velocidad. Para una velocidad más rápida, consulte DGDD Direct Drive Roller.

※ 6. Esta tabla es aplicable para el modo conducido por Sprocket.

        La carga del segmento de accionamiento único no debe exceder los 200 kg por modo conducido por Poly-V.

        La carga del segmento de la unidad única no debe exceder los 35 kg por modo conducido por el belt.

Selección del modelo de rodillo de transmisión del motor de engranaje DGBL60A

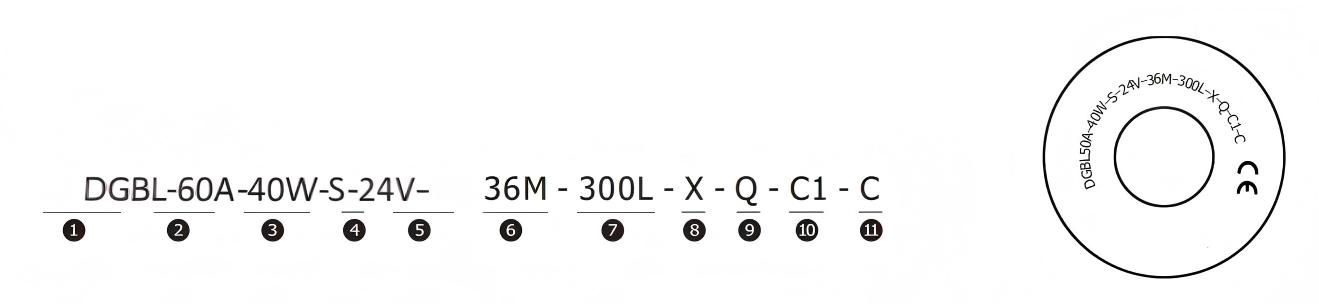

Modelo No. Ejemplo:

Nota:

※ Se personaliza otra forma de voltaje o rodillo.

※ Requisito especial: a prueba de polvo e impermeable (IP65) —HS, freno electrónico o freno mecánico - Z,

    eje cargado de resorte - tx.

※ El cuerpo del rodillo de rodillo cónico es de acero al carbono o acero inoxidable.

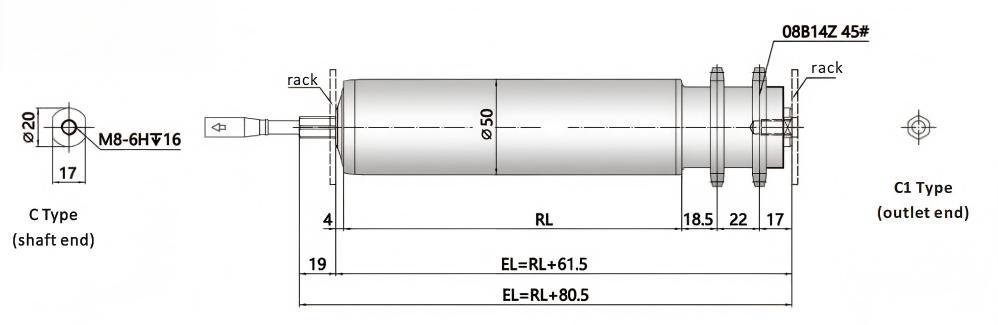

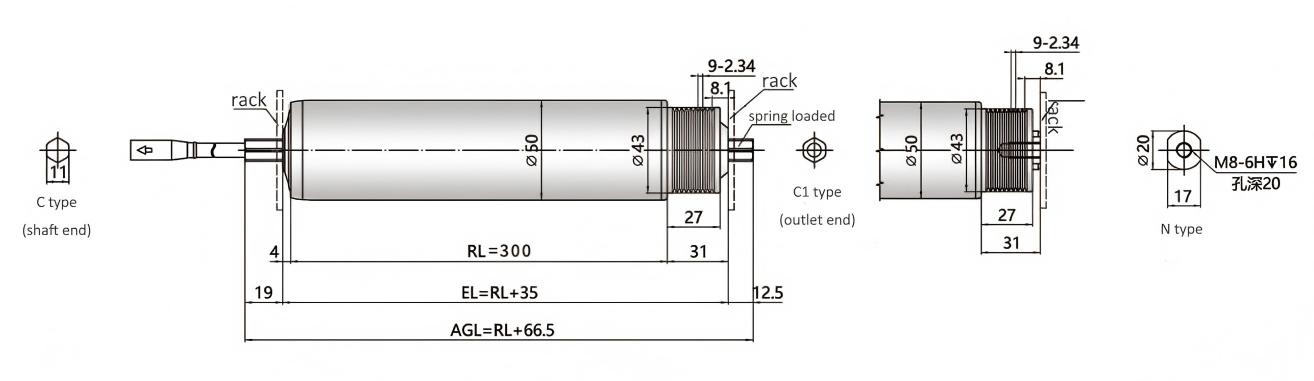

Dimensiones del modo de conducción

※ rl = longitud del rodillo el = longitud de montaje Agl = longitud del eje

• I: Roller simple

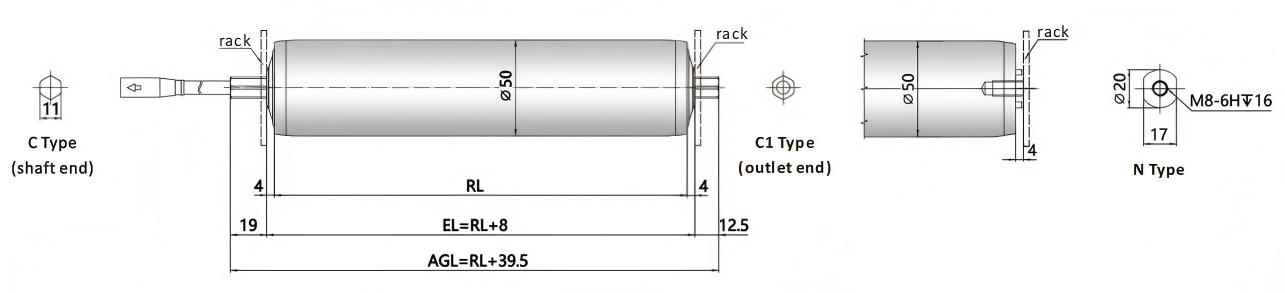

★ Roller liso: el tubo de acero de 50*1.5 mm, el acero al carbono, el chapado cromado y el acero inoxidable 304 son opcionales.

                      Eje final: C Tipo C eje cargado de resorte predeterminado, sin función impermeable.

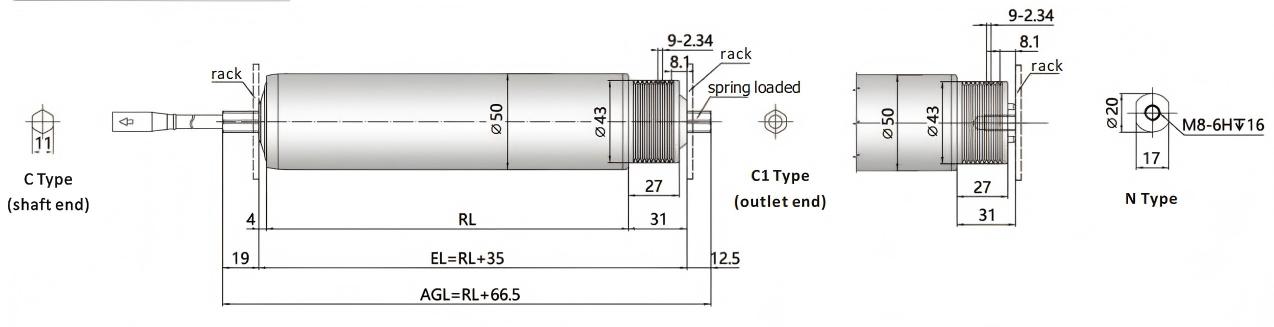

• P: polea de la correa de poli-V

★ Poly-V:

Holea SUS304, polea de acero de aleación y polea de polímero son opcionales, 9 ranuras para la correa PJ.

② La capacidad de carga del rodillo depende de la disposición de la transmisión y del tipo de correa de poli-V. Cuando hay menos rodillos impulsados ​​o cuando se usa un 3PJ o incluso una correa de Poly-V de 4PJ, la capacidad de carga es alta; Por el contrario, es bajo.

③ El máximo. La capacidad de carga puede alcanzar 200 kg. Si la carga excede los 100 kg, se debe seleccionar una polea de aleación. Nota: Eje de resorte predeterminado de OD50, sin función impermeable.

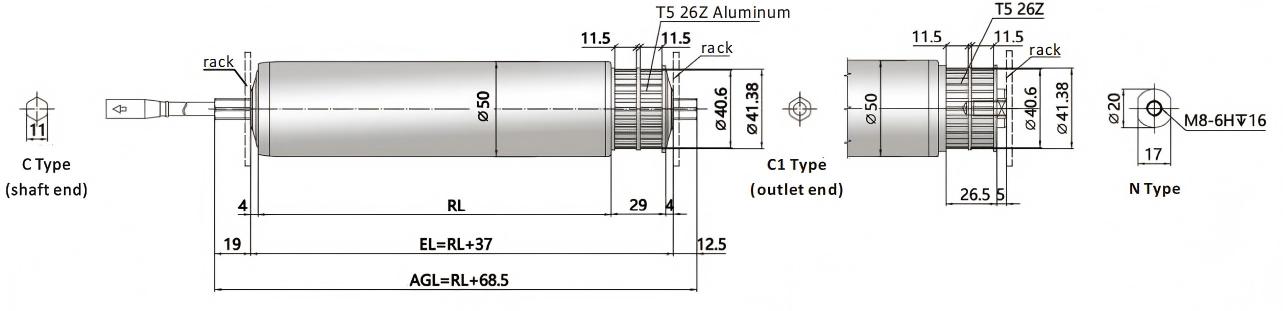

• T: polea de correa dentada

★ Cinturón dentado:

① Las correas dentadas pueden evitar efectivamente el resbalón. La figura anterior muestra una polea de correa dentada de nylon moldeada, con 2 ranuras, tipo T5 con 26 dientes. Los requisitos especiales se pueden personalizar para las especificaciones. Los materiales disponibles incluyen aleación de aluminio, acero inoxidable y poleas de plástico ingenieras.

② La capacidad de carga del rodillo está determinada por la disposición de la transmisión y el tipo de correa dentada. En general, la capacidad de carga para una zona de transmisión puede alcanzar hasta 100 kg.

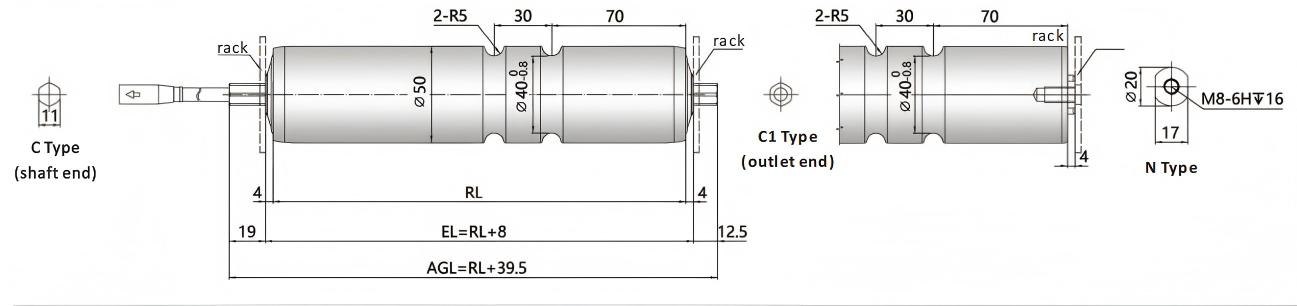

• O: ranurado

★ Ganado:

① Los rodillos ranurados están conectados por la cinta tórica de PU, por lo que es muy tranquilo y adecuado para la aplicación de transmisión de luz.

② El par decae rápidamente. Un solo rodillo directo de motor solo puede conducir 7-8 rodillos pasivos. En un solo  Unidad de transporte, el peso de una sola pieza de productos no debe exceder los 35 kg.

Nota: Cuando el eje final del rodillo ranurado esté cargado de resorte, comuníquese con nuestra empresa para el  dimensiones ranuradas.

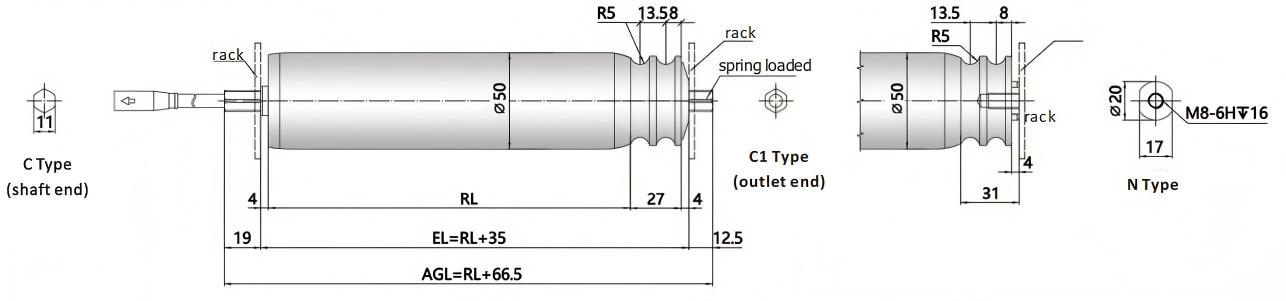

• E: polea de la correa de junta tórica

★ Polea de la correa de junta tórica:

① La polea de la correa de la junta tórica producida por el molde está conectada por la correa de la junta tórica de PU, por lo que es muy bastante  y adecuado para la aplicación de transmisión de luz.

② El par decae rápidamente. Un solo rodillo directo de motor solo puede conducir 7-8 rodillos pasivos. En  Unidad de transmisión única, el peso de una sola pieza de productos no debe exceder los 35 kg.

• L: Sprocket

★ Sprocket:

① Sea adecuado para una transmisión pesada, general El número de modelo de sótleo es 08B14T, de una sola fila o doble fila. El acero al carbono o el acero inoxidable 304 son opcionales.

② La atenuación del par es significativa. Para lograr el mejor rendimiento de transmisión, la unidad de doble fila debe organizarse en la sección media del transportador.

• ZT: manga cónica

★ manga cónica:

① La manga cónica de plástico tiene un ángulo de cono de 3.6 grados y es adecuado para el transporte curvo. Puede estar compuesto por múltiples secciones de mangas de plástico cónicas para formar una forma de cono.

② Use el soporte de montaje del rodillo de accionamiento del motor cónico dedicado. No se recomienda usar roscas externas para la instalación.

DGBL60A Gear Motor Drive Roller Sproket y controladores inteligentes

Corchete

FIJO DE FIJA AL END SALTACIÓN DEL CABLE POR LA PLATE BASE DE CAJA DE TERMINALES ESTÁNDARES Y LA PLATA DE FIJA.

Soporte de fijación axial -Pacto Tipo

◇ Material: placa de acero galvanizada de 3.2 mm de espesor

◇ El extremo de salida del cable axial debe bloquearse firmemente

Soporte de fijación axial: tipo estándar

◇ Material: placa de acero galvanizada de 3.2 mm de espesor

◇ El extremo de salida del cable axial debe bloquearse firmemente

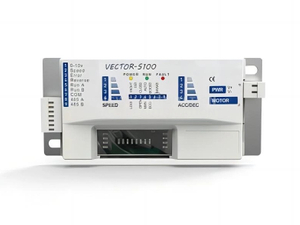

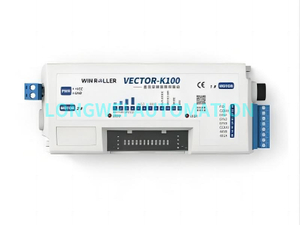

Controladores inteligentes

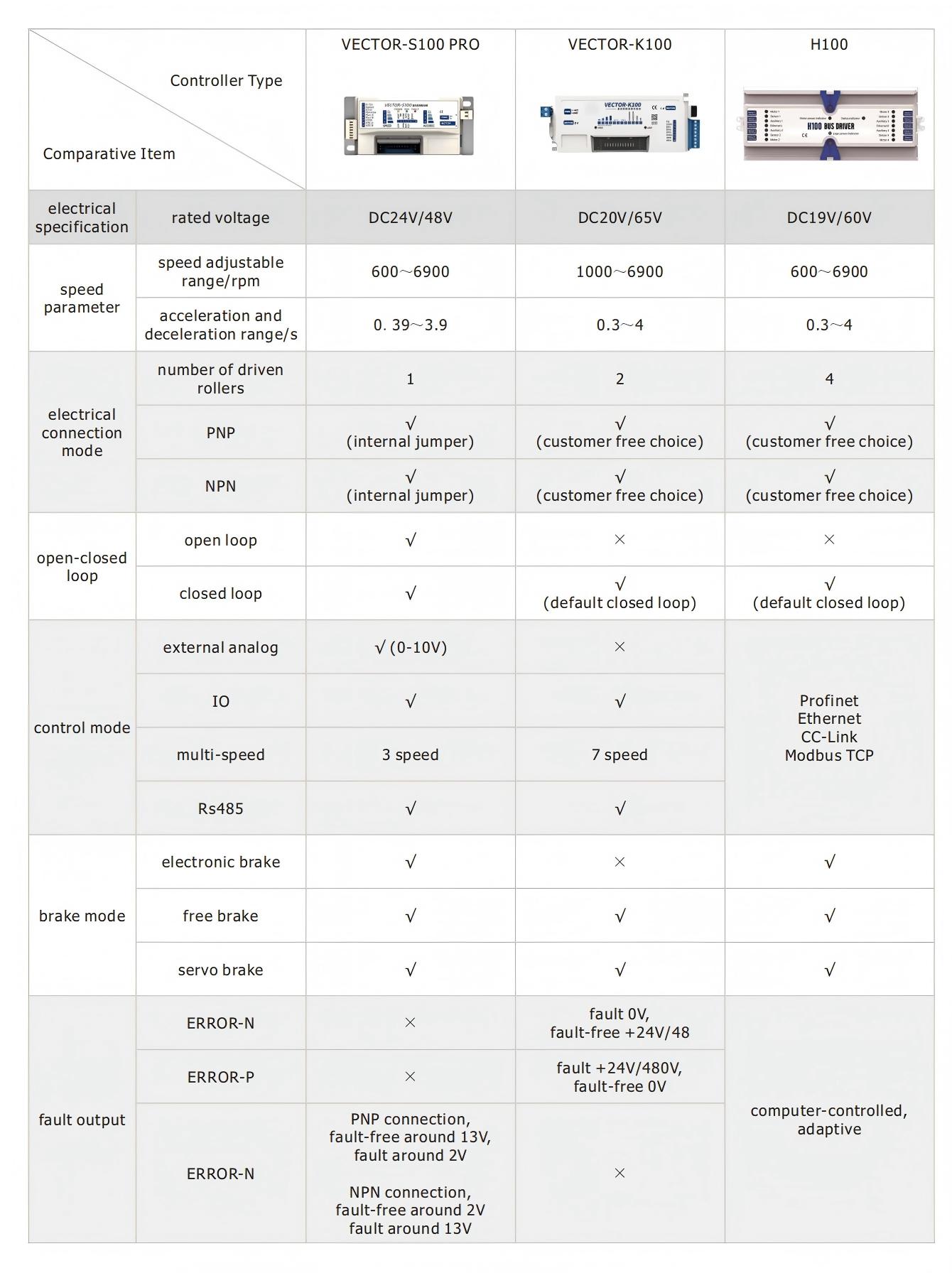

Múltiples controladores inteligentes admiten interfaces como IO Control y RS485, lo que permite un control remoto preciso y eficiente. Esto hace que la operación sea más inteligente y conveniente.

Rollador de motor de acero galvanizado de corriente directa de poli-V

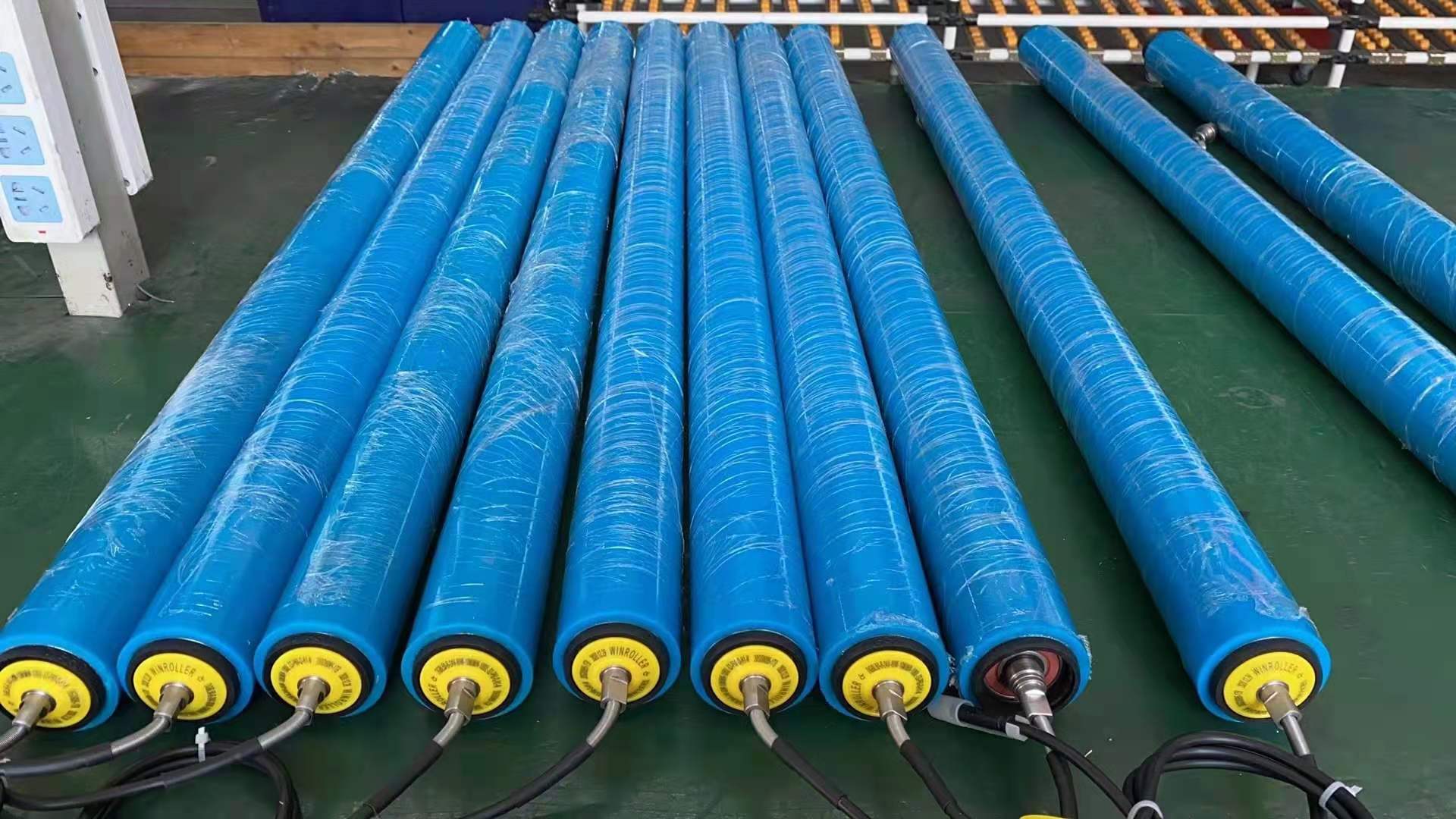

Poly-V Polea de corriente directa de acero Roller con recubrimiento PU

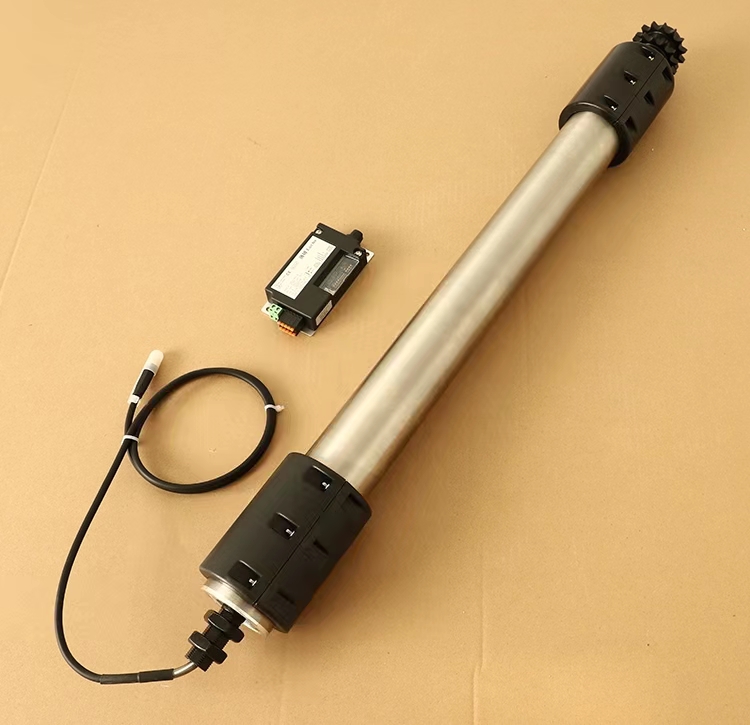

Drive de la cadena de Sprokcet polea Rodillo de motor de acero de corriente continua
